Profibus Profibus-Terminator mit Diagnose-Stecker

| Redakteur: Ines Stotz

Der Terminator T1 von Procentec ist ein aktiver Abschlusswiderstand, der die zuverlässige Terminierung für RS 485 Profibus Netzwerke garantiert.

Firmen zum Thema

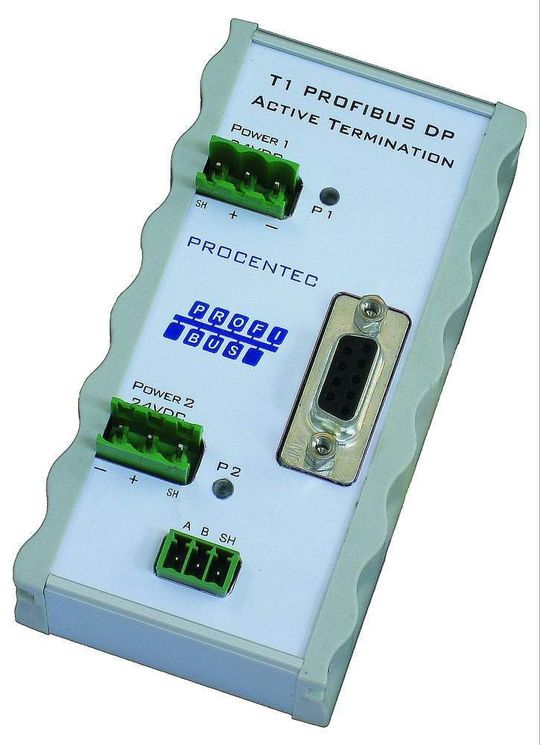

Der Profibus-Terminator T1 sichert die zuverlässige Datenübertragung in Profibus-Netzwerken und ermöglicht den beliebigen Austausch von Geräten im Netzwerk
Der Profibus-Terminator T1 sichert die zuverlässige Datenübertragung in Profibus-Netzwerken und ermöglicht den beliebigen Austausch von Geräten im Netzwerk
( Archiv: Vogel Business Media )

Der Terminator T1 von Procentec ist ein aktiver Abschlusswiderstand, der die zuverlässige Terminierung für RS 485 Profibus Netzwerke garantiert.

Der T1 ermöglicht es, Geräte am Profibus abzuschalten, zu entfernen oder zu ersetzen, ohne die Buskommunikation zu stören - ein wichtiger Vorteil gegenüber der Terminierung im letzen Profibus Gerät einer Linie, da beim Ausfall oder Tausch dieses Gerätes das ganze Netzwerk betroffen wäre. Ebenfalls absolut praxisgerecht: Ein integrierter DB9 Stecker ermöglicht den Anschluss von ProfiTrace oder anderen Wartungs- und Engineeringtolls, was Diagnose- und Servicearbeiten am Feldbus erheblich vereinfacht.

Stromversorgung des T1

Die Stromversorgung des T1 ist redundant ausgelegt; dadurch ist das Gerät auch für Anwendungen mit höchster Verfügbarkeit geeignet. Diagnose LEDs zeigen den Status jeder Stromversorgung an. Die Betriebsspannung liegt bei 19...28 VDC, der Stromverbrauch ist kleiner als 60 mA.

Montage und Eignung

Der Terminator T1 ist für alle Profibus Spezifikationen (DP, DP-V1, DP-V2, FMS) und Protokolle (z.B. Profisafe, Profidrive) und für Baudraten von 9,6 Kbps bis 12 Mbps geeignet. Er wird auf Hutschienen montier, ist nach IP20 klassifiziert und kann bei Umgebungstemperatuten von -20 bis +60 °C eingesetzt werden.

Messehinweis: SPS/IPC/Drives 2009 Stand: 6-210
