Energiemesstechnik Prüfsystem beschleunigt Analyse komplexer Zählerinstallationen

| Redakteur: Gudrun Zehrer

EMH modernisiert sein Produktportfolio an tragbaren Testsystemen weiter. Nachdem die Gerätetypen PTS 2.3, PWS 2.3 sowie Check-Meter 2.3 bereits mit erweiterter Funktionalität erhältlich sind, wurde nun auch der Prüfzähler PTS 3.3 auf eine Gen-X-Variante vorbereitet und der Prototyp fertiggestellt.

Firma zum Thema

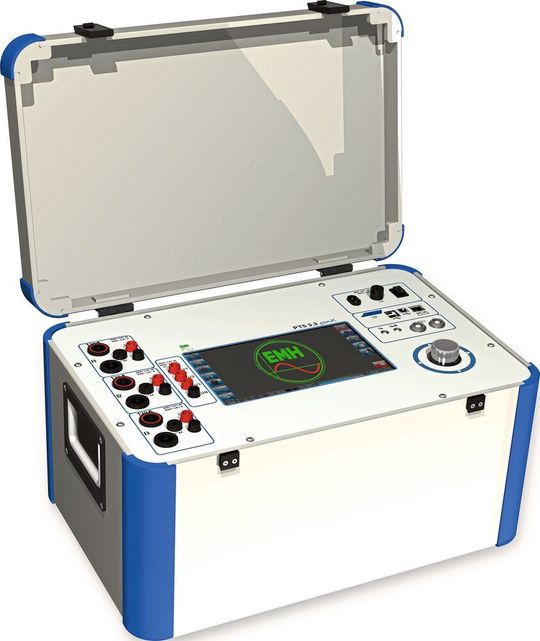

Der Funktionsumfang des tragbaren Prüfsystems PTS 3.3 Gen-X geht weit über die Genauigkeitsprüfung einzelner Zähler hinaus.
Der Funktionsumfang des tragbaren Prüfsystems PTS 3.3 Gen-X geht weit über die Genauigkeitsprüfung einzelner Zähler hinaus.
(Bild: EMH Energie-Messtechnik)

Die erweiterte Typbezeichnung Gen-X steht für Touch-Screen-Technologie, große Farbdisplays inklusive grafischer Benutzerschnittstelle sowie variable Datenübertragung via USB, Wlan oder Ethernet. Neben bewährten Merkmalen wie Präzision und Langlebigkeit bietet die aktuelle Generation der EMH-Testsysteme die Möglichkeit, analoge wie auch digitale Zählerinstallationen jedweder Art umfassend zu analysieren.

Prüfsystem analysiert zugrundeliegende Netzsituation

Als dreiphasiges Testsystem der Klasse 0.05 ausgelegt, geht der Funktionsumfang des PTS 3.3 Gen-X weit über die Genauigkeitsprüfung einzelner Zähler hinaus. Ausgestattet mit einer unabhängigen Strom- und Spannungsgenerierung bis zu 120 A bzw. 500 V erfasst das System auch Zustandsdaten der Zählerinstallation insgesamt und analysiert die zugrundeliegende Netzsituation. Die Ergebnisse werden unmittelbar auf dem integrierten 9-Zoll-Farbdisplay dargestellt, können für weitergehende Auswertungen und Dokumentationszwecke über den eingebauten Webserver, aber auch an externe Geräte wie Tablet, Desktop-PC oder Laptop übergeben werden. Die Touch-Screen-Technologie erleichtert zudem die Bedienung des Systems und soll dazu beitragen, dass die Prüfvorgänge insgesamt beschleunigt werden.

Vielfältige Energiemesstechnik

PTS 3.3 Gen-X erlaubt die Spannungs- und Strommessung auf direktem Wege oder unter Einsatz externer Sensoren, die Bürdenmessung von Strom-(CT) und Spannungs-Messwandlern(PT) sowie Wirk-, Blind- und Scheinenergiemessungen in 3- oder 4-Leiter-Schaltungen. Die Analyse der Netzsituation erfolgt per Vektordiagramm, Oberwellenspektrum und Drehfeldanzeige. PTS 3.3 Gen-X kann optional auch mit der Software Calegration verknüpft werden und soll darüber hinaus extrem gering gegenüber möglichen Störeinflüssen anfällig sein.

(ID:46010719)
