Hohlwellenresolver Resolver für präzise Winkelpositionsmessungen

| Redakteur: Rebecca Näther

TE Connectivity (TE) bietet eine breite Palette an Hohlwellenresolvern für intelligente Servomotoren. Mit fortschreitender Automatisierung steigt auch der Einsatz von Sensoren für die Winkelerfassung. So sind die Hohlwellenresolver der Firma heute bereits in vielen modernen, hochgenauen Steuerungssystemen zu finden. Dazu gehören Servomotor-Feedback- und Positionierungssysteme.

Firmen zum Thema

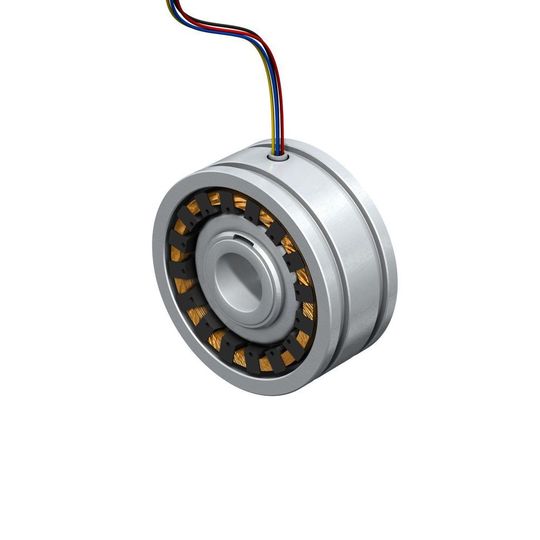

(Bild: TE Connectivity)

Resolver bieten je nach Produktvariante eine typische Genauigkeit von ±8 Winkelminuten. Sie bleiben selbst unter extremen Umweltbedingungen funktionsfähig, zeichnen sich durch eine geringe Empfindlichkeit gegenüber elektromagnetischen Interferenzen aus und können aufgrund ihrer robusten mechanischen Beschaffenheit und der integrierten Spulenkörper eine lange Lebensdauer vorweisen. Neben einer ausgeprägten Stoß- und Vibrationsfestigkeit sind Resolver beständig gegenüber Feuchtigkeit und einer Vielzahl von Lösungsmitteln, so der Hersteller.

Ein-Poolpaar-Variante oder Multi-Speed-Resolver

Resolver verfügen über einen Transformator für die Signalübertragung vom Stator zum Rotor und einen zweiten Transformator für die Winkelerfassung. Mit einer maximalen Motordrehzahl von 20.000 rpm bieten sie absolute Winkelinformationen über 360°. Die Resolver des Unternehmens sind als Ein-Poolpaar-Variante oder auch als Multi-Speed-Resolver mit bis zu vier Poolpaaren erhältlich. Die Betriebstemperatur liegt zwischen -55 °C und 150 °C. Sie sind als Größe 15 und 21 (Durchmesser) verfügbar.

Rund- und Rechtecksteckverbinder auch in petto

Als Ergänzung zu seinen Resolvern für Servomotoren bietet der Hersteller neben Spulendraht-Komponenten ein umfassendes Portfolio an Rund- und Rechtecksteckverbindern für Motoren jeder Größe sowie für Anwendungen aller Art. Die Resolver können direkt mit den Intercontec-Steckverbindern des Unternehmens verbunden werden.
