Absoluter Safety Drehgeber

Sichere Positionserfassung für Nutzfahrzeuge mit Hohlwelle

| Redakteur: Gudrun Zehrer

Mit dem WH58MR stellt der Sensorspezialist Siko einen absoluten Safety Drehgeber mit Hohlwelle zur sicheren Positionserfassung für Nutzfahrzeuge mit Hohlwelle vor. Dieser rundet das Portfolio mit dem mit Vollwellen verfügbaren Safety Drehgeber WV58MR ab.

Firmen zum Thema

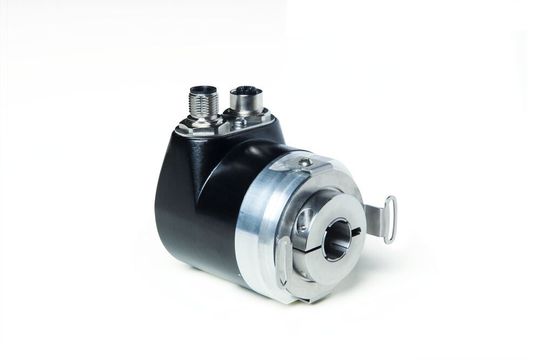

Absoluter Safety Drehgeber WH58MR für eine sichere Positionserfassung für Nutzfahrzeuge mit Hohlwelle.
Absoluter Safety Drehgeber WH58MR für eine sichere Positionserfassung für Nutzfahrzeuge mit Hohlwelle.
(Bild: Siko)

Wenn Winkel, Wege und Geschwindigkeiten in Nutzfahrzeugen sicher erfasst werden müssen, stehen Ingenieure oft vor einer schwierigen Aufgabe. Robust soll der Drehgeber sein, flexibel in der mechanischen Adaptierung, die passende Schnittstelle bieten und die Sicherheitsanforderungen nach DIN EN ISO 13849 erfüllen. Für genau diese Aufgabe hat der Sensorspezialist für lineare und rotative Weg- und Winkelmessungen Siko im Bereich von mobilen Maschinen sein Produktprogramm erweitert. Der absolute Safety Drehgeber mit Hohlwelle WH58MR rundet das Portfolio mit dem mit Vollwellen verfügbaren Safety Drehgeber WV58MR ab und bietet dem Maschinenhersteller mehr Flexibilität und Gestaltungsspielraum.

Safety Drehgeber mit 58 mm Außendurchmesser

Der Safety Drehgeber WH58MR kann dabei wahlweise mit einer einseitig offenen Hohlwelle von 10 bis 15 mm ausgestattet werden bei einem Außendurchmesser von lediglich 58 mm. Besonders flexibel ist der Drehgeber auch bei der Anschlussart. So stehen neben M12 Stecker (einfach oder mit Bus In/Bus Out) auch Varianten mit Kabelabgang oder kundenspezifischen Steckverbindern zur Verfügung. Trotz dieser Flexibilität ist der Drehgeber auch robust. Er hält hohen Schock- und Vibrationsbelastungen stand, ist UV-beständig, mit optionalem salznebelbeständigen Gehäuse erhältlich und hat Schutzart IP67. Damit eignet er sich auf für den Einsatz in besonders rauen Anwendungen.

Technologieplattform zur Positionserfassung in Nutzfahrzeugen

Der Encoder basiert auf der Pure.Mobile Technologieplattform. Diese Technologie wurde speziell für Aufgaben der Positionserfassung in Nutzfahrzeugen konzipiert und entwickelt. So erfüllt jeder Sensor mit dem Label Pure.Mobile die EMV Anforderungen für Baumaschinen sowie Landmaschinen und Forstmaschinen, die Anforderungen nach E1 und basiert auf einer verschleißfreien, magnetischen Abtasttechnologie. Ein Merkmal ist hierbei auch das flexibel erweiterbare Baukastenprinzip. So kann der Drehgeber über vom Kunden wählbare Optionskarten mit weiteren Funktionen wie einem integrierten Neigungssensor, DIP-Schaltern zur Parametrierung oder digitalen Ein- und Ausgängen ausgestattet werden.

Als Singleturn- oder Multiturnvariante konfigurierbar

Der sichere Drehgeber kann wahlweiße als Singleturn- oder Multiturnvariante konfiguriert werden. Der Messbereich von 4096 Umdrehungen (12 Bit Multiturn) wird dabei pro Umdrehung mit 16.384 Schritten (14 Bit) aufgelöst. Für die Erfassung des Multiturns setzt Siko auf ein spezielles sicheres Getriebe. Dies liefert im Gegensatz zu batteriegepufferten oder selbstversorgenden Multiturntechnologien auch nach Jahren noch sicher Positionswerte – über einen weiten Temperaturbereich von -40 bis 85 °C.

Galvanisch getrennte Sensoreinheiten erfassen Position autark

Die beiden galvanisch getrennten Sensoreinheiten des Drehgebers erfassen die Position absolut autark. Die absolute Position und die Geschwindigkeit werden über die Schnittstelle permanent der Steuerung zur Verfügung gestellt. Hierbei kann der Kunde zwischen einer CANopen Safety, redundanten CANopen Schnittstelle sowie einer redundanten SAE J1939 Schnittstelle wählen. Somit kann der Drehgeber in Applikationen bis Performance Level „d“ (PLd nach EN ISO 13849) eingesetzt werden.

Merkmale im Überblick:

  • Absoluter redundanter Safety Drehgeber
  • Sacklochhohlwelle von bis 15 mm
  • Schnittstelle CANopen Safety CANopen redundant oder SAE J1939 redundant
  • Einsetzbar in Applikationen bis Performance Level PLd
  • Salznebel getestetes Gehäuse verfügbar
  • Mit Pure.Mobile Technologie
  • Über Optionskarten flexibel erweiterbar
