Simulationsplattform Simulation für schnelle Inbetriebnahme und Operator-Training

| Redakteur: Gudrun Zehrer

Siemens hat seine Simit Simulationsplattform erweitert. Mit Simit in der Version 9.1 ist nun auch die virtuelle Inbetriebnahme und das Operator-Training modularer Anlagen möglich. Anwender sollen so die Inbetriebnahme in der Praxis beschleunigen und insbesondere bei Anlagenumbauten und Migrationen ungewollte Stillstandzeiten auf ein Minimum reduzieren können.

Firmen zum Thema

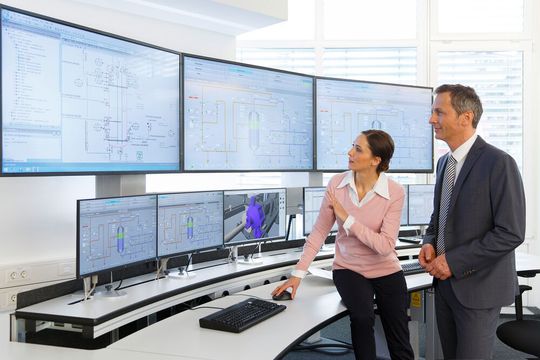

Mit Simit in der Version 9.1 ist nun auch die virtuelle Inbetriebnahme und das Operator-Training modularer Anlagen möglich.
Mit Simit in der Version 9.1 ist nun auch die virtuelle Inbetriebnahme und das Operator-Training modularer Anlagen möglich.
(Bild: Siemens)

Mit Simit kann ein realitätsnahes Operator-Trainingssystem umgesetzt werden. Zahlreiche Neuerungen in der Version 9.1 verbessern den Bedienkomfort, unterstützen bei der Simulationsmodellierung und sollen zu einer verbesserten Leistungsfähigkeit, Offenheit und Flexibilität beitragen.

Echtzeitsimulation zur Überprüfung von Automatisierungslösungen

Simit ermöglicht die Echtzeitsimulation und Emulation für eine umfassende Überprüfung von Automatisierungslösungen. Tests und Optimierung erfolgen entweder über ein reales oder ein virtuelles Automatisierungssystem, den sogenannten virtuellen Controller. Die Anbindung an Comos ermöglicht einen durchgängigen Datenfluss zwischen Engineering und Simulation und schafft die Basis für die Erstellung eines Digitalen Zwillings einer Anlage.

Integration der Unit Administration in die Bedienoberfläche

Für mehr Komfort ist in der aktuellen Version 9.1 die Simit Unit Administration in die Bedienoberfläche integriert. Ein weiterer Vorteil für Anwender: Per Mausklick kann er jederzeit einfach und schnell zwischen Softwareware- und Hardware-in-the-Loop wechseln.

Konfiguration der PLCSIM Advanced-Kopplung vereinfacht

Vereinfacht ist auch die Konfiguration der PLCSIM Advanced-Kopplung. Die erforderlichen Daten für die Schnittstellenkonfiguration werden aus den Engineeringdaten vorhandener Simatic-Projekte importiert. Mit PLCSIM Advanced können virtuelle Controller zur Simulation von Simatic S7-1500 und ET 200SP-Controllern erstellt und für eine umfangreiche Funktionssimulation genutzt werden.

Simulationsmodelle und -komponenten automatisch generierbar

Für eine einfache und schnelle Simulationsmodellierung bietet Simit verschiedene automatische Modellierfunktionen. Simulationsmodelle und -komponenten können automatisch generiert werden, beispielsweise mit Hilfe vorlagenbasierter importierter Dateien. Durch die automatische Modellierung lassen sich Simulationen schnell und nahezu fehlerfrei erstellen. Zugleich werden die Modelle und Komponenten automatisch parametriert.

Bulk-Engineering via Tabellenkalkulation

Neu in Simit 9.1 ist die Möglichkeit des Bulk-Engineerings via Tabellenkalkulation. Abhängig von der ausgewählten Hierachie-Ebene ist ein Export nach Excel möglich. Der Simit-Importassistent ermöglicht die automatische Simulationsmodellierung auf der Basis der jeweiligen Vorlagen.

Chem Basic Library für chemische und pharmazeutische Anlagensimulation

Die neue Chem Basic Library ist eine Erweiterung für Simit. Sie stellt dem Anwender für den schnellen Einstieg in die Projektierungsweise mit Simit Komponententypen zur Verfügung, insbesondere für Simulationen von Rohrleitungsnetzen in der chemischen und pharmazeutischen Industrie.

Datenübertragung jetzt auch über OPC UA-Client-Kopplung

Die Simit Simulationsplattform unterstützt verschiedene Kommunikationsschnittstellen und -standards für einen erweiterten Datenaustausch zwischen Simulations- und Automatisierungsumgebungen. Über diese kann Simit mit anderen Softwareanwendungen/-programmen interagieren, wie beispielsweise die Nutzung von Simulationssoftware oder beim Datenaustausch mit Hardwarecontrollern anderer Hersteller. Simit unterstützt nun in der Version 9.1 auch den offenen Kommunikationsstandard OPC UA-Client.

Für eine verbesserte Leistungsfähigkeit, Offenheit und Flexibilität unterstützt Simit in der Version 9.1 das aktuelle Simatic PCS 7 V9.0, Route Control für Projektierung, Steuerung und Diagnose von Materialtransporten und Safety Matrix, das Management Tool für alle Phasen des Safety Lifecycles. Der virtuelle Controller simuliert jetzt auch die neue CPU 410E, die Einstiegs-CPU für kleinere Anwendungen.

Darüber hinaus unterstützt die Simit Unit das dezentrale Peripheriesystem Simatic ET 200SP HA, Simit Compact Field Unit (CFU), R1-Redundanz und Profinet Prozessalarm. Die Simit Unit Dokumentation steht im XML-Format zur Verfügung und lässt sich einfach und schnell von 3rd-Party-Engineering-Tools importieren. Ab der Version Simit 9.1 wird auch Windows Server 2016 unterstützt.
