Positioniersysteme Synchronisierter Laserpuls sorgt mit Bewegungssystem für gleichmäßige Schnitte

| Autor / Redakteur: Doris Knauer / Karin Pfeiffer

Wo Bewegung und Laserpuls synchronisiert sind, erzielen Anwender hochwertige Laserschnitte. Physik Instrumente entwickelt aus Positioniersystem, Controller und Lasermodul fein abgestimmte Bewegungssysteme für die Laserbearbeitung.

Firmen zum Thema

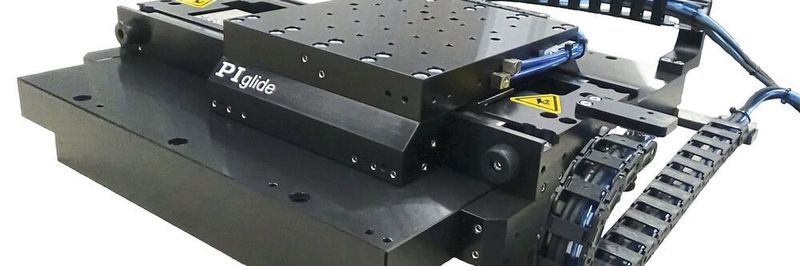

Der sehr flache, von magnetischen Direktantrieben bewegte, luftgelagerte Planartisch A-311 spart Platz in Maschinen mit begrenztem Bauraum.
Der sehr flache, von magnetischen Direktantrieben bewegte, luftgelagerte Planartisch A-311 spart Platz in Maschinen mit begrenztem Bauraum.
(Bild: PI)

Die Leistungsfähigkeit präziser, mehrachsiger Positionierlösungen für die Laserbearbeitung hängt sowohl von der Mechanik und der gewählten Antriebsart ab als auch von deren Ansteuerung. Für eine konsistente Schnittführung beim Laserschneiden beispielsweise gilt es, die Intensität des Lasers und die Geschwindigkeit der bewegten Komponenten präzise aufeinander abzustimmen, um an Ecken möglichst gleichmäßig und mit geringem Zeitverlust zu schneiden.

In Kombination mit leistungsfä­higen Controllern und intelligenten Algorithmen erfüllen präzise Positioniersysteme heute dafür die Voraussetzungen und ermöglichen Laserbearbeitung mit hoher Genauigkeit bei gleichzeitig hohen Durchsatzraten.

Ein wichtiges Qualitätsmerkmal bei Laserverfahren ist eine möglichst konsistente Kontur, unabhängig vom Formmuster. Allerdings kann diese bei anspruchsvollen Aufgaben wie Lasermarkierung, Laserschneiden und Lasergravur nicht immer gewährleistet werden – vor allem nicht, wenn gleichzeitig möglichst hohe Durchsatzraten verlangt werden.

Bildergalerie

Bildergalerie mit 6 Bildern

Clevere Ansteuerung beim Schneiden von Ecken & Bögen

Viele Laserbearbei­tungs­systeme basieren auf einer Bewegungssteuerung, die den Laser positioniert, während er mit konstanter Leistung und Pulsfrequenz arbeitet. In diesem Fall ist die Schnittqualität von der Bewegung abhängig. Beim Schneiden einer Ecke beispielsweise kann es dann notwendig sein, die Geschwindigkeit des Lasers in Relation zum Werkstück zu reduzieren, um hohe Achsbeschleunigungen bei der Richtungsänderung zu vermeiden. Der Bearbeitungsprozess dauert dadurch länger, der Durchsatz sinkt.

Es gibt noch weitere Nachteile: Tiefe und Breite der Schnittlinie ändern sich, wodurch die Bearbeitungsqualität leidet. Weitaus praxisgerechter ist es deshalb, die Pulsfrequenz und Intensität des Lasers mit der Bewegung zu synchronisieren. Das erhöht allerdings die Anforderungen sowohl an die Ansteuerung als auch an das Positioniersystem.

Als Lösungsanbieter für Antriebstechnik und Positioniersysteme hat Physik Instrumente (PI) sich dieser Herausforderung gestellt. Zusammen mit ACS Motion Control kann PI heute Komplettsysteme für die industrielle Laserbearbeitung aus einer Hand anbieten, die hohe Durchsatzraten und Qualität ermöglichen. Die ACS-Controller für die äußerst genauen Positioniersysteme unterstützen sowohl ein positions- als auch geschwindigkeitsabhängiges Laser­triggern. Daher lassen sich Bewegung und Laserpulse beim Schneiden von Ecken, Bögen, Kreisen und komplexen Mustern optimal aufeinander abstimmen.

Der konsistente Abstand zwischen den Laserpulsen entlang des Pfads und die Leistungsregulierung bestimmen die Qualität der Schnittlinie. Ein optimierter Algorithmus im Controller synchronisiert die Bewegung des Werkstücks so mit den Laserpulsen, dass der Abstand benachbarter Punkte und deren Größe bei Mustern wie Bögen und Kreisen konstant bleiben. Der Algorithmus vermeidet die Ungenauigkeiten, die mögliche Diskontinuitäten im Beschleunigungsverhalten beim Bogenfahren verursachen. Rundheit und Bogenschnitt sind somit nicht mehr von den Bewegungsparametern abhängig.

Gantry-Systeme bieten einen hohen Durchsatz

Die mechanischen Komponenten in den Positioniersystemen müssen verzögerungsfrei auf die entsprechenden Controller-Befehle reagieren und auf hohe Beschleunigungen und Reproduzierbarkeit sowie geringe thermische Ausdehnung ausgelegt sein. Die Gantry-Systeme mit ihrer hohen Steifigkeit, aber leichten Bewegungsplattformen, bieten einen hohen Durchsatz bei geringen Resonanzen.

Kabelmanagement und Bedienung sind dahingehend optimiert, dass vertikale Bewegungsachsen, Autofokus-Sensoren und ein Zuführsystem für den Laser ergänzt werden können. Das Design ermöglicht es zudem, die zu bearbeitenden Teile im Stillstand zu halten und nur den Laser samt Optik zu bewegen. Die von PI eingesetzten Absolutencoder erleichtern die Systeminitialisierung. Denn mit ihnen ist nach dem Einschalten keine Referenzfahrt erforderlich.

Der besonders flache, von magnetischen Direktantrieben bewegte und luftgelagerte Planartisch A-311 arbeitet über den gesamten Stellweg von 200 x 200 mm mit einer Wiederholgenauigkeit von ±0,05 µm. Sein kompakter Aufbau spart Platz in Maschinen mit begrenztem Bauraum. Er wird von einem eisenlosen, magnetischen Direktantrieb angetrieben, der hohe Geschwindigkeiten und Beschleunigungen ermöglicht. Die Antriebskraft ist einstellbar, lässt sich also an die jeweilige Anwendung anpassen.

Ebenfalls für Laserschneidanwendungen gut geeignet ist der als Kreuzrollentisch aufgebaute Positionierer der Baureihe V-731. Er bietet eine Wiederholgenauigkeit von 0,1 μm, und die kleinste Schrittweite beträgt 0,02 μm. Seine dreiphasigen Linearmotoren kommen ohne zusätzliche Mechanik aus und treiben die Plattform direkt und ohne Reibung an. Damit sind hohe Geschwindigkeiten möglich.

Für hohe Geschwindigkeiten und Beschleunigungen bietet PI auch eine neue Serie von Linearachsen, die für Lasten bis 1.000 N ausgelegt sind und einfach zu XY-Aufbauten montiert werden können.

Ethercat-Steuermodul steuert praktische jeden Laser

Besonders gute Ergebnisse bei der Lasermikrobearbeitung lassen mit einem von ACS speziell für diesen Anwendungsbereich entwickelten Steuermodul erreichen. Es ermöglicht eine direkte Steuerung der Laserquelle, um Präzision und Durchsatz zu erhöhen. Das Ethercat-Slave-Modul der LCMv2-Serie bietet eine breite Palette an Funktionen – einschließlich der digitalen Pulsmodulation für dynamische Leistungsregelung, Ausgangsimpulse oder Gating-Signale (Ein/Aus-Signale), die etwa auf Positionen entlang eines zwei- bis sechsdimensionalen Bewegungspfades oder programmierbare Betriebszonen synchronisiert sind. Über universelle elektrische Schnittstellen kann das Steuermodul praktisch jeden Laser steuern. Neben dem Hochgeschwindigkeits-Lasersteuersignalausgang verfügt das Modul über einen speziellen Sicherheitsverriegelungseingang, einen Fehlereingang und einen Freigabe­ausgang. Zusätzlich stehen acht digitale I/Os für laserspezifische Funktionalitäten zur Verfügung.

* *Dipl. Geogr. Doris Knauer, Fachredakteurin bei Physik Instrumente (PI)
