Relais Überwachungsrelais für 1-Phasen- und 3-Phasen-Anwendungen

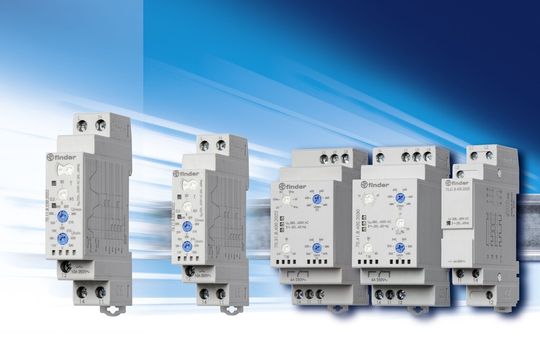

Finder hat eine neue Serie von elektronischen Überwachungsrelais für 1- und 3-phasige Anwendungen entwickelt. Die Serie 70, mit den Typen 70.11, 70.31 und 70.41 überwacht Unterspannung, Überspannung, Über- Unterspannungsbereich, Phasenfolge, Phasenausfall, Phasenasymmetrie und N-Leiterbruch.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

Schneider Electric GmbH

compmall GmbH

FINDER GmbH

Die Relais arbeiten nach dem Prinzip der positiven Sicherheitslogik. Beim Erkennen eines Fehlers öffnet der Schließer. Die Geräte haben frontseitig mit Schlitz- oder Kreuzschlitz-Schraubendreher einstellbare Bedienelemente sowie eine farbige LED-Statusanzeige. Der Ausgangskontakt schaltet 6 A oder wahlweise 10 A. Das Kontaktmaterial ist cadmiumfrei.

Überwachungsrelais - kompakt und für die Tragschiene

Der Typ 72.31 für Phasenfolge und Phasenausfall wird in der neuen Produktreihe unter der Typenbezeichnung 70.61 weitergeführt. Die technischen Daten bleiben unverändert. Die Änderung der Typenbezeichnung wurde bereits ab Fertigungswoche 26/2012 (Code D26) umgesetzt.

Hauptmerkmale des Überwachungsrelais 70.61 sind die 3-Phasen-Netzüberwachung (208…480) V AC, (50/60 Hz), die Phasenausfall-Überwachung auch bei Rückspannung und die vorgenannte positive Sicherheitslogik. Der ausgangsseitige Wechsler schaltet 6 A. Alle Geräte werden in den kompakten Bauformen 17,5 bzw. 35 mm geliefert. Die Befestigung erfolgt auf Tragschiene nach DIN EN 60715 TH35.

SPS IPC Drives: Halle 8, Stand 120

(ID:36425450)
