Ultraschallsensoren mit IO-Link

| Redakteur: Gudrun Zehrer

Berührungslos arbeitende Ultraschallsensoren von Contrinex kommen überall dort zum Einsatz, wo Abstandsauswertungen in der Luft oder auch bei Niederschlag, Rauch oder Staub vorzunehmen sind. Die präzisen Sensoren erfassen nicht nur Objekte, sondern geben auch die absolute Entfernung zwischen Sensor und Objekt an.

Firmen zum Thema

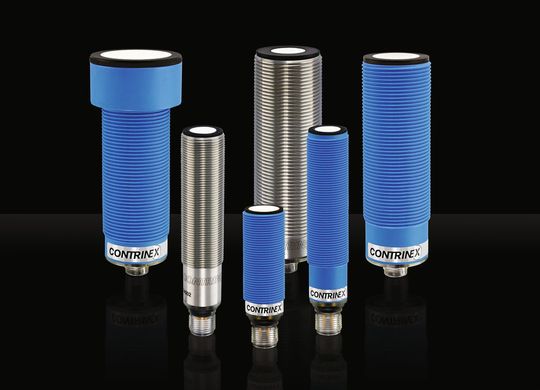

Die neue Serie von Contrinex besteht aus 118 verschiedenen Ultraschallsensoren für unterschiedliche Anwendungen.
Die neue Serie von Contrinex besteht aus 118 verschiedenen Ultraschallsensoren für unterschiedliche Anwendungen.
(Bild: Contrinex)

Der Sensorik-Anbieter geht nun mit einer kompletten neuen Serie, bestehend aus 118 verschiedenen Ultraschallsensoren für unterschiedliche Anwendungen an den Start.

Aus der Laufzeit des Signals ergibt sich die Entfernung

Die Sensoren UST und USR senden ein hochfrequentes Schallsignal in die Richtung des zu erfassenden Ziels. Das reflektierte Signal wird vom Sensor wieder aufgenommen. Aus der Laufzeit des Signals ergibt sich die Entfernung. Das Material der Objekte darf durchsichtig oder eingefärbt, von beliebiger Form, mit polierter oder matter Oberfläche sein. Die Ultraschall-Sensoren sind mit Temperaturfühlern und einer Kompensationsschaltung ausgestattet, um Schaltabstandsänderungen, bedingt durch Temperaturschwankungen, ausgleichen zu können.

Ultraschallsensoren als Reflexionstaster oder -schranken

Die anschlussfertigen zylindrischen Sensoren mit integriertem M12-Steckverbinder lassen sich einfach über Teach-Taste, externe Teach-Leitungen oder IO-Link einstellen. Sie haben eine hohe Funktionsreserve und sind unempfindlich gegen Schmutz sowie Fremdschall. Die Sensoren können als Reflexionstaster mit Hintergrundausblendung (UST) oder als Reflexionsschranken mit festem Reflektor zur Eliminierung der Blindzone (USR) verwendet werden. Es gibt einen analogen und einen digitalen Ausgang.

Daten aus der Feldebene generieren

Die Ausgabearten sind NPN oder PNP, 0 bis 10 V oder 4 bis 20 mA, auch als Dual-Ausgang. Für alle PNP-Versionen ist eine IO-Link-Schnittstelle in der Spezifikation V1.1 vorgesehen. Die IO-Link-Schnittstelle überträgt digitale Signale, die ohne Systembruch verarbeitet werden können. Damit wird die Voraussetzung geschaffen, Daten aus der Feldebene für Smart-Factory-Lösungen zu generieren.

Sensoren aus Kunststoff oder Edelstahl

Die stabilen Sensoren aus Kunststoff oder Edelstahl gibt es mit kurzen (M18) und normalen (M18 und M30) Gehäusen sowie solchen mit breitem Sensorkopf (M30), alle in Schutzart IP67. Der weite Betriebstemperaturbereich reicht von -25 °C bis 70 °C.
