Digital Twin

Wie Bestandsanlagen ihrem Digital Twin automatisch berichten

| Redakteur: Rebecca Näther

Aucotec zeigt auf der SPS, wie Bestandsanlagen mit ihrer Dokumentation OPC UA sprechen lernen.

Firmen zum Thema

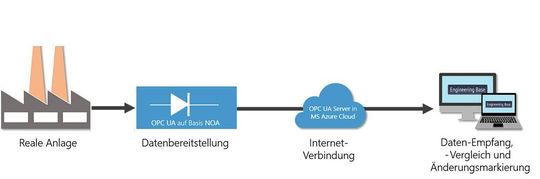

OPC-UA-Verständnis und Webanbindung sind Voraussetzungen für die Kommunikation von Anlage und Engineering-System.
OPC-UA-Verständnis und Webanbindung sind Voraussetzungen für die Kommunikation von Anlage und Engineering-System.
(Bild: Aucotec)

Ein Schwerpunkt des Unternehmens auf der SPS 2019 ist die Unterstützung von Anlagenbetreibern auf ihrem Weg zur Digitalisierung. Der Engineering-Software-Entwickler zeigt auf der Messe, wie Bestandsanlagen, egal wie alt sie sind, automatisch ihren digitalen Zwilling über jede Änderung auf dem Laufenden halten können.

Datenmodell erkennt Gerätewechsel durch OPC UA

Die Plattform Engineering Base (EB) ist dabei die Single Source of Truth für die Abbildung der Anlage. Das disziplinübergreifende Datenmodell der Plattform erkennt via OPC UA, wenn ein Gerät in der Anlage verändert oder gewechselt wird. Dass alle Feldgeräte, die bisher nicht OPC-UA-fähig waren, über dieses Protokoll kommunizieren können, ermöglicht das „Hart IP Gateway“ von Phoenix Contact, das sich auf eine Hutschiene im Feldverteiler klemmen lässt und die üblichen Hart-Signale der Geräte in OPC UA „übersetzt“.

Bildergalerie

Live-Demo einer Anlagendokumentation bei Gerätetausch

Aucotec und Phoenix Contact werden diese Lösung erstmals gemeinsam auf der Namur-Hauptsitzung Anfang November vorstellen. Auf der SPS kurz danach wird sie dann einem breiteren Publikum präsentiert. In einer Live-Demonstration auf dem Aucotec-Stand können Besucher verfolgen, wie ein Gerätetausch sich schnell und durchgängig in der gesamten Anlagendokumentation niederschlägt. Die Objektorientierung, Webfähigkeit und das OPC-UA-Verständnis der Engineering-Plattform machen das ebenso möglich wie die Gateways, die teure Remote-I/Os sparen bzw. das Tauschen von funktionsfähigen Geräten, nur weil sie keine OPC UA-Schnittstelle haben.

Engineering-Plattform zeigt aktuellen Health Status

Brownfield-Betreiber können so nicht nur sicher sein, jederzeit den aktuellen Stand ihrer Anlagen vorliegen zu haben. Die Plattform ist überdies in der Lage, die Namur-Empfehlung NE 107 an jedem Objekt in jeder Ansicht, von Grafik bis Liste, abzubilden. Damit ist jeder einzelne Health Status erkennbar, der z.B. zeigt, ob ein Gerät funktionsgerecht arbeitet, ob ein Fehler vorliegt oder Wartung erforderlich ist.

All diese Informationen sind in der Software direkt am Objekt verfügbar. Sie ist datenzentriert, nicht filebasiert und aktualisiert daher das komplette Datenmodell des Digital Twin. Dieses Prinzip wird immer wichtiger, erklärt das Unternehmen, denn laut einer VDMA/PwC-Studie zum Großanlagenbau wird sich der Anteil datengesteuerter Service-Modelle bis 2025 verdreifachen.

Kommunikation zwischen Digital Twin und Anlage

Die zusammen mit Phoenix Contact entwickelte digitale Aufwertung von Brownfield-Anlagen und ihren Dokumentationen ist für Aucotec ein nächster Schritt. Auf der Namur-Hauptsitzung 2018 demonstrierte die Firma zusammen mit dem Ifak-Institut der Uni Magdeburg und der Höchster IGR anhand einer Versuchsanlage erstmals, dass und wie eine Anlage mit ihrem Digital Twin kommunizieren kann. Jetzt ist daraus eine praktikable Lösung für Anlagen im realen Betrieb geworden.

SPS: Halle 6, Stand 110
