Steuerungs- und Antriebstechnik 10 µm genau: PC-based Control sorgt für hochpräzises Schlüsselerlebnis

| Autor / Redakteur: Stefan Ziegler* / Dipl. -Ing. Ines Stotz

Fast jeder Mensch hat schon einmal einen Schlüssel von Wilka in der Hand gehalten. Die problemlose Funktion von Schlüssel und Schließzylinder wird heute überall vorausgesetzt, ohne sich über die anspruchsvollen Fertigungsprozesse Gedanken zu machen. Beckhoff sorgt mit PC-based Control für die geforderte Genauigkeit bei minimalem Engineeringaufwand.

Firmen zum Thema

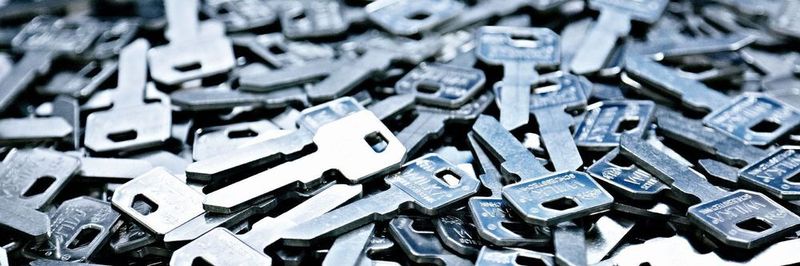

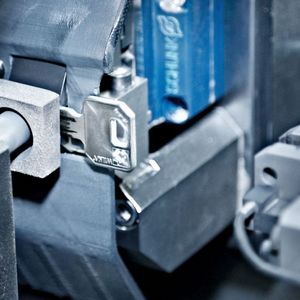

Die Schlüsselfertigung verlangt eine leistungsfähige und hochpräzise Fertigungstechnik, die im Prozess sogar Temperaturschwankungen von wenigen Grad ausgleichen und eine Genauigkeit von 0,01 mm sicherstellen kann.
Die Schlüsselfertigung verlangt eine leistungsfähige und hochpräzise Fertigungstechnik, die im Prozess sogar Temperaturschwankungen von wenigen Grad ausgleichen und eine Genauigkeit von 0,01 mm sicherstellen kann.
(Bild: Beckhoff)

Typisch für die Schlüsselindustrie und damit auch für den Spezialisten Wilka Schließtechnik GmbH, Velbert, ist die auftragsbezogene Fertigung. Dazu erläutert der Technische Leiter Olaf Witte: „Wir fertigen quasi in Großserie mit Losgröße 1. Ein Auftrag kann durchaus 1000 Positionen umfassen, aber meist ist jede davon anders – bis hin zum Einzelauftrag für einen Nachschlüssel.“ Entsprechend flexibel ist die Fertigung bei Wilka aufgebaut, mit vielfältigen Sondermaschinen, wie sie die Aumat Maschinenbau GmbH, Solingen, gemeinsam mit dem Systemintegrator AST GmbH, Wuppertal, entwickelt.

Bildergalerie

Grundlegende Anforderung an die Sondermaschinen ist die hohe Genauigkeit bei der Bearbeitung der Schlüsselrohlinge, so Achim Ihlefeld, Technischer Leiter von Aumat: „Die maximalen Schlüsseltoleranzen liegen im Hundertstel-Millimeter-Bereich. Und um dies zuverlässig zu erreichen, muss der Maschinenbau noch eine Größenordnung besser sein. Voraussetzung dafür sind wiederum möglichst kurze Steuerungszykluszeiten und eine hochpräzise Ansteuerung der Servoachsen. Beides lässt sich mit PC-Control von Beckhoff sehr gut umsetzen, sodass auch mehrere parallele Fräszyklen mit zahlreichen Servoachsen realisierbar sind.“ Tim Themann, Softwareentwickler bei AST, ergänzt: „Die Genauigkeitsanforderungen sind so hoch, dass sogar Temperaturschwankungen von wenigen Grad für das Bearbeitungsergebnis ausschlaggebend sein können. Dieser Einfluss wird durch PC-Control über eine kontinuierliche Temperaturüberwachung ausgeregelt.“

Modernisierung einer Schlüsselstraße mit zwei autarken Maschinen

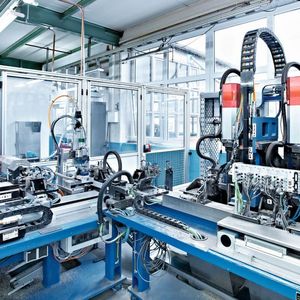

Die Vorteile von PC-based Control zeigen sich beispielsweise bei einer Wilka-Fertigungsstraße für Schlüssel, die – so AST-Geschäftsleiter Wilfried Wengenroth – aus zwei autark arbeitenden Sondermaschinen besteht: „Eine bereits bestehende Schlüssel-Einschneid-Fräsmaschine, zum Fräsen des Schlüsselbarts, wurde generalüberholt und dabei mit Steuerungs- und Antriebstechnik von Beckhoff ausgerüstet. Hinzu kam eine neu aufzubauende, ebenfalls per PC-Control gesteuerte Längsprofilfräse für die Fräsungen an der Schlüsselseite. Die Schlüssel werden auftragsbezogen im Durchlauf produziert, erhalten zunächst das Längsprofil und dann die Einkerbungen und werden abschließend mit den zugehörigen Schlössern ausgeliefert.“ Dazu ergänzt Achim Ihlefeld: „Mit den beiden Beckhoff-Steuerungen profitiert Wilka von einer einheitlichen Bedienoberfläche und kann dennoch bei Bedarf, zum Beispiel bei einem Maschinenstillstand, die zweite Maschine ungestört weiterfahren.“

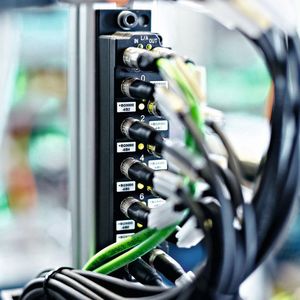

Die Einschneid-Fräsmaschine verfügt über neun und die Längsprofil-Fräsmaschine über 23 Servoachsen, die über Servoverstärker AX5000 und Servomotoren der Reihe AM3000 realisiert sind. Beide Maschinen sind verkettet und kommunizieren über zwei in C# programmierte Gateways. Diese laufen jeweils auf einem Schaltschrank-PC C6930 der entsprechenden Maschine ab und kommunizieren per ADS mit der Steuerungssoftware Twincat. Weiterhin übernehmen sie die Datenübertragung zum zentralen Datenserver von Wilka. Zudem verfügt – so Achim Ihlefeld – jede Frässpindel der Längsprofilfräse über eine eigene Werkzeugverwaltung: „Auf diese Weise kommen die vier Frässpindeln mit jeweils zwölf Fräsern aus, um die vielfältigen Längsfräsungen vom dünnen Generalschlüssel bis zu den dickeren, nur zu bestimmten Schlössern der Schließanlage passenden Spezialschlüsseln effizient durchzuführen. Auf konventionelle Weise werden hierfür oft mehrere Hundert spezifische Fräser vorgesehen. In unserem Fall wird dies durch den mehrfachen, über die Werkzeugverwaltung intelligent koordinierten Einsatz der 48 Fräser vermieden.“ Und Tim Themann: „Realisiert ist die Werkzeugverwaltung über Twincat NC I. Es lassen sich damit nicht nur die jeweils passenden Fräser auswählen, sondern unter anderem auch Ideallinien fahren. So erreicht man beispielsweise eine geglättete Flanke zwischen direkt nebeneinander liegenden tiefen und flachen Fräseinschnitten. Auf diese Weise wird ein Verhaken des Schlüssels im Schließzylinder zuverlässig vermieden.“
