Mithilfe eines Pick-to-Light-System auf Basis der Banner-PTL110-Serie und Turcks robusten Logik-I/O-Modulen TBEN hat ein belgischer Schutzbekleidungsspezialist seine Intralogistikprozesse optimiert.

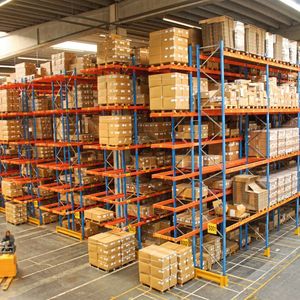

Ob Feuerwehrleute, Schweißer oder Baumpfleger – jeder, der in anspruchsvollen und potenziell gefährlichen Umgebungen arbeitet, benötigt hochwertige Schutzkleidung. Das belgische Unternehmen Sioen ist auf technische Textilien und Berufsschutzkleidung spezialisiert. Am Standort Mouscron betreibt es neben vier Produktionswerken ein großes Versand- und Distributionszentrum.

Ineffiziente manuelle Prozesse

Bisher erfolgten die Inbound- und Outbound-Prozesse, also der Warenein- und -ausgang, größtenteils manuell. Nach der Anlieferung wurden die Paletten zu einem Mitarbeiter transportiert, der die Kartons einzeln scannte und auf jeweils definierten Palettenpositionen ablegte. Die Positionen waren für bestimmte Waren reserviert – ob diese vorrätig waren oder nicht. Auf diese Weise disponierten vier bis fünf Mitarbeiter einen Lkw in rund fünf Stunden. Im Outbound erhielt ein Mitarbeiter für jeden Kunden eine Kommissionierliste und ging durch das Lager, um die Ware zu sammeln. „Diese Arbeitsweise war natürlich nicht effizient“, erinnert sich Filiep Vanwymelbeke, Logistikleiter bei Sioen Apparel. „Deswegen suchten wir nach einem System, das die Herausforderungen sowohl der Inbound- als auch der Outbound-Logistik bewältigen kann.“ Zur Lösung des Problems hat man schließlich ein leistungsstarkes Lagerverwaltungssystem (WMS) in Kombination mit einer fehlersicheren Pick-to-Light-Lösung auf Grundlage der PTL110-Serie von Turcks Optosensorik-Partner Banner Engineering implementiert.

Bildergalerie

Pick-to-Light als Spielmacher

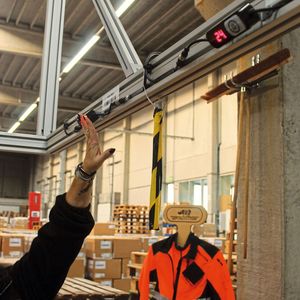

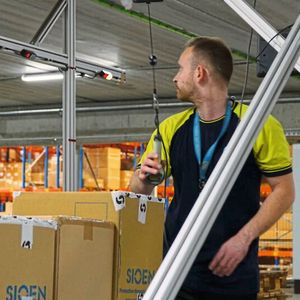

Beim Wareneingang, dem sogenannten Inbound, heben Mitarbeiter die Kartons von den Paletten auf ein Förderband. Ein Scanner erfasst die Etiketten an den Kartons automatisch im Vorbeifahren. Je nach Etikett werden sie dann zu einem von sechs Förderbändern geleitet. Ist das Etikett nicht lesbar, wird der Karton zur manuellen Bearbeitung auf ein dafür vorgesehenes Band befördert. Nachdem ein Mitarbeiter am Ende des Förderbands den angelieferten Karton gescannt hat, signalisiert das WMS über das Pick-to-Light-System sofort, auf welche Palette dieser abgelegt werden muss. Der Mitarbeiter stellt den Karton auf die jeweilige Palette ab und quittiert seine Aktion über den Touch-Button des PTL110-Geräts, der sich über der Palette befindet. Das dreistellige Display der PTL110 zeigt umgehend die Anzahl der Kartons auf der Palette an.

Das Pick-to-Light-System stellt mehrere Signalzustände bereit. Ein grünes Signal zeigt an, dass das System einsatzbereit ist, während rot auf einen Bedienfehler hinweist. Außerdem zeigt ein violettes Signal an, dass eine gemischte Palette einer Qualitätskontrolle unterzogen werden muss. Ist die Palette vollständig und kann entnommen werden, leuchtet die LED der PTL110 blau.

Zuverlässige Auftragskonsolidierung

Auf dem Förderer im Warenausgang, dem sogenannten Outbound, laufen zwei Warenströme zusammen: Kartons mit einheitlichem Inhalt und Kartons mit einer Mischung unterschiedlicher Waren, die je nach Inhalt in der Höhe variieren. An dieser Stelle wird erneut das Pick-to-Light-System aktiv. Der Mitarbeiter scannt den Karton, woraufhin das WMS, je nach Kunde bzw. Spediteur, die Palette bestimmt, auf die er abgelegt werden soll. Die PTL110 signalisieren mittels einfacher Farbsignale den jeweiligen Standort der Palette. „Mit dieser Arbeitsmethode sind wir sehr zufrieden“, sagt Vanwymelbeke. „Wir denken darüber nach, die Anzahl der PTL110-Geräte im Outbound zu verdoppeln, damit noch mehr Kunden und Spediteure gleichzeitig bedient werden können.“

Multiprotokoll-I/O-Modul sichert Betrieb

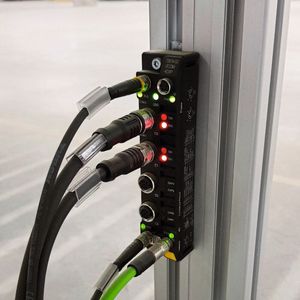

Die Kommunikation der PTL110-Geräte mit dem WMS ist für den optimalen Betrieb der Lösung entscheidend. Dazu sind sämtliche PTL110-Geräte über Turcks Multiprotokoll-I/O-Module TBEN-S angeschlossen. Die robusten IP67-Module lassen sich ohne Schaltschrank direkt an der Förderstrecke montieren und sind standardmäßig mit der webbasierten Field-Logic-Controller-Software Argee ausgestattet. Diese ermöglicht die Verwendung des Moduls als kleine Steuerungseinheit durch Verwendung von Standard-Kommunikationsprotokollen (ModBus-Register).

Systemlösung Logidrive

Maßgeschneiderte Antriebe für Logistikanwendungen

Die Kommunikation mit dem WMS lässt sich einfach durch die Verwendung von PickIQ konfigurieren. So stellt die Argee-Software ohne großen Programmieraufwand eine Verbindung zwischen den PTL110 und dem WMS her. Das IT-Personal des Kunden benötigt dafür keine speziellen Automatisierungssoftware-Kenntnisse. PickIQ verwendet ein serielles Busprotokoll, das eine gemeinsame ID nutzt, um Latenzen oder Verzögerungen bei der Abfrage mehrerer Geräte zu vermeiden. Dadurch kann das System auch während Stoßzeiten ohne Verzögerungen arbeiten.

Fehlerquote auf null gesunken

Durch ihre Anwendung sowohl im Inbound- als auch im Outbound-System beweisen die PTL110-Geräte ihre Vielseitigkeit. Die multifunktionalen Anzeigen mit Touch-Button-Optionen, optischen Sensoren und dreistelligem Display ermöglichen mit klaren Signalanzeigen die einfache und zuverlässige Überwachung der Kartonanzahl auf einer Palette. Die PTL110-Geräte zeichnen sich durch ihre schnelle Reaktionszeit und flexible Installationsmöglichkeiten aus, was eine einfache Anpassung und Erweiterung der Anlage ermöglicht. Die M12-Steckverbinder ermöglichen eine schnelle und sichere Installation mehrerer Geräte. Darüber hinaus verfügt die Anzeige über die Fähigkeit, bis zu 14 Farben anzuzeigen, kombiniert mit mehreren Animationsfunktionen zur Unterscheidung verschiedener Zustände.

„Die Fehlerquote im Inbound ist praktisch auf null gesunken“, zieht Vanwymelbeke sein Resümee. „Wo bisher fünf Mitarbeiter bis zu fünf Stunden für einen Lkw benötigten, wird dieser heute von drei Mitarbeitern in zwei bis drei Stunden abgefertigt. Das entspricht pro Lkw einer Zeitersparnis von täglich bis zu 16 Stunden. So können wir unsere Mitarbeiter für andere Aufgaben einsetzen.“
