Motor Starter Feeder System

Energie-Einspeisesystem für Motorstarter

| Redakteur: Gudrun Zehrer

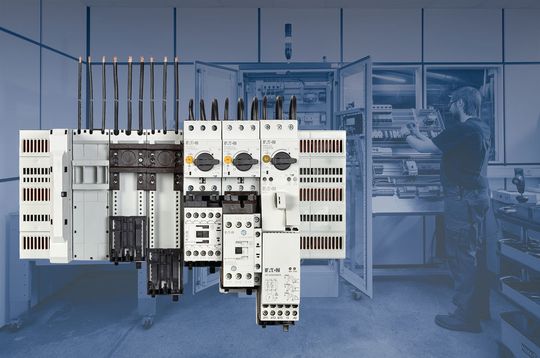

(Bild: Peter Obenaus/Eaton)

Mit dem Motor Starter Feeder System (MSFS) stellt Eaton ein Einspeisesystem für Motorstarterkombinationen vor. Maschinen- und Anlagenbauern bietet es eine sichere sowie schnell und einfach zu installierende Alternative. Das offene und modulare System ist für die Energieverteilung bis 125 A ausgelegt. Damit positioniert das Energiemanagement Unternehmen das MSFS in puncto Bemessungsstrom und Flexibilität zwischen den bisher gängigen Stromversorgungsmethoden.

Neben der Direkteinspeisung gibt es zwei weitere Einspeisevarianten. Bei der einen handelt es sich um die relativ kostengünstige Versorgung per Drehstromschienenblock, die allerdings auf einen maximalen Nennstrom von 63 A und auch in der Einbindung unterschiedlicher Geräte nebeneinander in der Funktionalität limitiert ist. Die zweite Variante über das Sammelschienensystem SASY hingegen lässt sich bis zu 630 A und mit hoher Flexibilität in puncto Funktionalität betreiben, ist aber für viele Konstellationen überdimensioniert und damit kostenintensiv.

Niederspannungsverteilung erlaubt Messmodule einzubinden

Mit dem MSFS kombiniert Eaton die Vorteile dieser beiden Systeme und tariert höhere Flexibilität und mehr Spielraum beim Bemessungsstrom aus. Darüber hinaus erlaubt die neue Niederspannungsverteilung für Motorschutzschalter, Motorstarterkombinationen und Softstarter dem Kunden, auch andere Komponenten wie etwa Messmodule einzubinden.

Schnellen Aufbau der Energieverteilung

Das MSFS-System setzt sich aus einem Grundmodul, Einspeiseblock sowie Adaptern für unterschiedliche Komponenten zusammen. Beim Grundmodul handelt es sich um ein Board für sichere Energieverteilungen gemäß der Normen IEC 61439 und UL 508. Da es in IP20 ausgeführt ist und Berührungsschutz bietet, lassen sich – unter Berücksichtigung der gültigen Vorschriften und Gesetze – Komponenten auch während des Betriebs auf dem Board austauschen. Als einfach zu bedienendes Out-of-the-Box-System ermöglicht es einen schnellen Aufbau der Energieverteilung und soll Montagezeit sparen, da die Komponenten einfach aufzurasten sind. Weitere Flexibilität schafft der Einspeiseblock, da dieser ganz nach Bedarf über die gesamte Breite des Boards frei positionierbar und zudem mit Snap-Lock-Technologie für die werkzeuglose Montage der Leitungen ausgerüstet ist. Die Einspeisung kann oben und unten erfolgen.

Verteilung der Energie auf Motorabgänge

Für die Verteilung der Energie auf die einzelnen Motorabgänge hat Eaton verschiedene Adapter ins MSFS-Produktportfolio aufgenommen. Neben den Standardadaptern für Motorschutzschalter wie PKZ oder PKE stehen auch spezielle Adapter zur Verfügung, mit denen sich z.B. Wendestarter realisieren lassen. Im nächsten Schritt plant Eaton die Entwicklung weiterer spezifischer Adapter sowie die Einführung eines Online-Konfigurators, um Maschinenbauern die Projektierung zu erleichtern.
