CAE-Software

Entwurfsphase und Detailplanung lückenlos mit CAE-Software

| Redakteur: Rebecca Näther

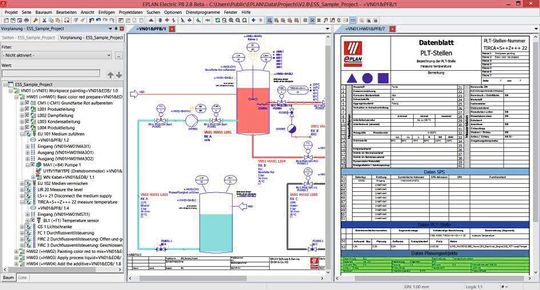

Mit zahlreichen Optimierungen in der Version 2.8 lassen sich alle elektrisch relevanten Komponenten und Schemata in Eplan Preplanning erfassen und den nachgelagerten Gewerken ohne Informationsverlust zur Verfügung stellen. Zur SMM in Hamburg erhalten Interessierte erste Einblicke.
Mit zahlreichen Optimierungen in der Version 2.8 lassen sich alle elektrisch relevanten Komponenten und Schemata in Eplan Preplanning erfassen und den nachgelagerten Gewerken ohne Informationsverlust zur Verfügung stellen. Zur SMM in Hamburg erhalten Interessierte erste Einblicke. (Bild: Eplan)

Eplan schließt mit Version 2.8 seiner Plattform Preplanning die Lücke zwischen Entwurfsphase und interdisziplinärer Detailplanung. Die Komplexität im Schiffbau wie auch in anderen großen Projekten soll dadurch beherrschbar werden.

Mit zahlreichen Optimierungen in Eplan Preplanning lassen sich gefilterte Excel-Listen mit Projektdaten importieren, Vorplanungssegmente optimal platzieren und bereits zugeordnete Schaltplan-Makros künftig besser aktualisieren. Alle Erweiterungen sollen einen idealen Planungsprozess stärken, in dem Projektdaten frühzeitig erfasst, angereichert und ohne Medienbrüche weiterverarbeitet werden können.

Vorplanungssegmente mehrfach grafisch platzierbar

Mit Eplan Preplanning sollen Anwender von zahlreichen Optimierungen in der Vorplanung profitieren. Ein Beispiel: Segmentplatzierung. Mit der Version 2.8 lassen sich Vorplanungssegmente jetzt auch mehrfach grafisch platzieren. So kann ein Segment verteilt auf mehreren Vorplanungsseiten dargestellt werden. Beim Platzieren können Anwender zudem die grafische Vorplanung mit einem beliebigen Knoten in der Struktur beginnen. So lassen sich mehrfach verschachtelte Segmente auf mehreren Vorplanungsseiten darstellen.

Querverweise an Segmenten

An den Segmenten auf Vorplanungsseiten können jetzt außerdem Querverweise angezeigt werden, wenn zu den Segmenten entsprechende Gegenstücke existieren. Diese wurden üblicherweise in der Detailplanung – beispielsweise im R&I-Fließbild bzw. im allpoligen Schaltplan – oder auf anderen Vorplanungsseiten platziert. Das gibt einen besseren Überblick in der Planung und erleichtert die Zuordnung von Segmenten. Auch die Segmentdefinitionen wurden individueller gestaltet: Flexible Nummerierungseinstellungen bei der Konfiguration sollen Anwendern hier neuen Spielraum geben.

Sicherheit beim Erzeugen von Schaltplänen

Wenn aus den Vorplanungsdaten im Detail Engineering Schaltpläne abgeleitet werden sollen, ist es wichtig, den Überblick zu behalten. Ziel ist immer ein eindeutiger Zusammenhang zwischen Planungsobjekt und zugehörigem Schaltplan. Die Version 2.8 unterstützt hier vom Start weg den Anwender. Wurden die Schaltplanseiten für ein Planungsobjekt bereits erzeugt, erhält der Anwender eine entsprechende Systemmeldung mit den notwendigen Details.

Zugeordnete Makros aktualisieren

Makrotechnologie erleichtert die Projektierung durch Wiederverwendung bereits definierter Objekte wie z.B. Schaltplanvorlagen. Damit jetzt noch mehr Informationen am Planungsobjekt sichtbar sind, wurde eine zusätzliche Informationszeile integriert. Wird ein bereits zugeordnetes Schaltplanmakro geändert, müssen die Wertesätze angepasst werden. Diese Information lässt sich nun einfach hinterlegen. Über Wertesätze lassen sich zahlreiche Eigenschaften im Schaltplan steuern.

Import von gefilterten Excel-Listen

Beim Erstellen der Vorplanung lassen sich Listen mit Vorplanungsdaten importieren, die in externen Anwendungen erstellt wurden. Neu wird jetzt ein in Excel eingestellter Filter berücksichtigt. Die Übernahme gefilterter Excel-Listen reduziert die angezeigten Vorplanungsdaten im Abgleichdialog und macht den Import dadurch übersichtlicher und schneller, erklärt das Unternehmen. Zudem werden umfangreiche Excel-Dateien jetzt schneller importiert.
