Licht-Regler Es werde Licht funktionsbeleuchtetes Daumenrad

| Redakteur: Dipl. -Ing. Ines Stotz

Daumenräder sind praktische Steuerelemente, die sich durch ihre geringen Einbaumaße in Bedienpanels, Tastaturfelder und Joystickgriffe integrieren lassen. Sie eignen sich für Fahrzeug-

Firmen zum Thema

( Archiv: Vogel Business Media )

Daumenräder sind praktische Steuerelemente, die sich durch ihre geringen Einbaumaße in Bedienpanels, Tastaturfelder und Joystickgriffe integrieren lassen. Sie eignen sich für Fahrzeug- und Industrieanwendungen, zum Beispiel zur Ansteuerung von Anbauwerkzeugen an Baumaschinen oder Vorschub- und Zuführeinrichtungen an Industriemaschinen.

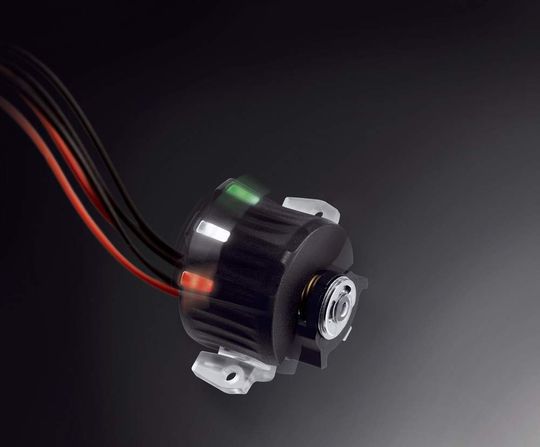

Mit der neuen Version 175D bringt elobau das erste Daumenrad mit Funktionsbeleuchtung auf den Markt. Es lässt den Anwender auch bei widrigen Lichtverhältnissen auf einen Blick erkennen, in welcher Schaltposition sich das Bedienelement befindet. Die Beleuchtung erfolgt wahlweise über drei LEDs oder eine Multifunktions-LED, bei der die Beleuchtungsfarbe auch nach dem Loslassen bestehen bleibt, bis eine Betätigung in die Gegenrichtung erfolgt. Ist keine Funktion aktiviert, leuchtet die LED in der Farbe der Neutralstellung.

Als Beleuchtungsfarbe ist rot, grün, weiß, gelb, orange oder blau wählbar – ganz nach Anforderung. Auch bezüglich der Betätigerfarbe und -form gibt es zahlreiche Varianten. Das Daumenrad gibt es mit abgeschrägtem Betätiger oder mit durchgängigem Mittelsteg. Die Betätigungswinkel betragen ±10° oder ±30° –tastend, optional auch in einer rastenden Variante. Für eine sichere, berührungslose Funktion sorgt das abgeschirmte Hallelement, auf dem der Schalter aufbaut. Die Betriebstemperatur nach DIN IEC 68 liegt zwischen -40 und +85°C. Das Daumenrad erfüllt die Schutzklasse IP67 und liefert zwei ratiometrisch analoge oder digitale Ausgangssignale. Für sicherheitskritische Anwendungen komplettiert eine redundante Version das Standardprogramm.
