Niederspannungs-Schaltanlagen Geprüfte Typen mit Bauartnachweis

| Redakteur: Ines Stotz

Niederspannungs-Schaltanlagen von Vamocon gibt es jetzt bis 5000 A mit Bauartnachweisen nach der neuen Norm IEC 61439 für alle namhaften Schaltgerätehersteller.

Firmen zum Thema

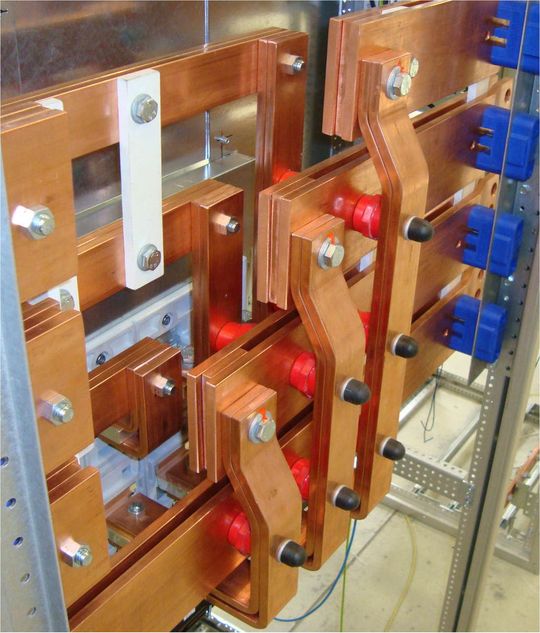

Bei den Prüfungen zum Bauartnachweis wurde eine völlig neu konstruierte Kupplung eingesetzt. Sie erreicht mit einer hohen Kurzschlussfestigkeit von 100 kA Icw 1 sec auf Anhieb einen Rekordwert.
Bei den Prüfungen zum Bauartnachweis wurde eine völlig neu konstruierte Kupplung eingesetzt. Sie erreicht mit einer hohen Kurzschlussfestigkeit von 100 kA Icw 1 sec auf Anhieb einen Rekordwert.
( Archiv: Vogel Business Media )

Die Vamocon-Niederspannungs-Schaltanlagen verfügen jetzt über Bauartnachweise nach der neuesten IEC-Norm, und das mit mehreren unterschiedlichen Leistungsschaltern. Die Anlagen des Herstellers Sedotec, die mit Leistungsschaltern aller namhaften Hersteller kombinierbar sind, zeichnen sich durch hohe Kurzschlussfestigkeit und volle Bemessungsströme im Feld aus. Das vermeidet Überdimensionierung bei der Auslegung der Anlagen. Zusammen mit einer neuartigen Kupplung, die bis zu 120 kg Kupfer einspart, beweisen die Ladenburger erneut ihre Innovationskraft. Mit dem ersten unabhängigen Schaltschrankprogramm für Niederspannungs-Schaltanlagen 2007 hat Vamocon nach eigenen Angaben seinerzeit die Branche revolutioniert.

„Wir wollen mit dem Vamocon-System auch weiterhin der Innovationsführer sein und das ’Made in Germany’ hoch halten“, betont Steffen Vree, Gesamtvertriebsleiter bei Sedotec. Die Systeme haben die Zulassung als Energie-Schaltgerätekombination nach der neuen, seit Juni 2010 in Deutschland geltenden Norm DIN EN 61439-2 mit Bemessungsströmen bis 5000 A erhalten. Das besondere dabei: Die Schalter für eine solche Anlage erreichen nahezu den vollen Bemessungsstrom bis zu 5000 A auch in eingebautem Zustand. Damit lassen sich die Leistungsschalter künftig exakt dimensionieren und müssen nicht unnötig größer ausfallen, um eine Reserve zu haben. „Aufgrund der Konstruktion des Vamocon-Systems können die Schaltgeräte auch im eingebauten Zustand im Feld den vollen Nennstrom tragen. So sparen Anwender mit Vamocon bares Geld bei der Auslegung der Anlagen“, erklärt Vree.

Neuartige schlanke Kupplung erreicht Rekordwert

Und noch eine Bestmarke kann das Vamocon-System für sich reklamieren. Bei den Prüfungen zum Bauartnachweis wurde eine völlig neu konstruierte Kupplung eingesetzt. Sie erreichte mit einer hohen Kurzschlussfestigkeit von 100 kA Icw 1 sec auf Anhieb einen Rekordwert. „Durch eine andere, völlig neue Konstruktion des Hauptsammelschienensystems ist es uns gelungen die Kupplung wesentlich kleiner zu gestalten und bis zu 120 kg Kupfer einzusparen“, berichtet Heinz-Christian Scheick, Produktmanager bei Vamocon. So bleiben die Hauptsammelschienensysteme in der Standardlage und enden phasenversetzt auf Höhe des Schalteranschlusses. Dadurch sind keine zusätzlichen Hauptsammelschienen nötig. Die aufwändige, materialintensive Führung des Sammelschienensystems über mehrere Etagen zum Kuppeln entfällt vollständig. Gekuppelt werden die Sammelschienen stattdessen durch Abstände in der Tiefe zwischen vorderer und hinterer Schienenführung. Durch Isolatoren werden sie zueinander abgefangen. Das ergibt zugleich eine maximale mechanische Festigkeit.
