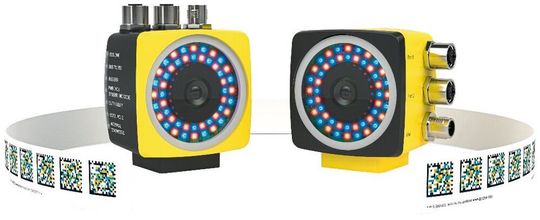

Der Safe-PXV- und Safe-PGV-Sensor von Pepperl+Fuchs.
Der Safe-PXV- und Safe-PGV-Sensor von Pepperl+Fuchs. (Bild: Pepperl+Fuchs)

Das 2D-Absolut-Positioniersystem PXV von Pepperl+Fuchs behält mit seinem großen Lesefenster auch an Weichen und bei Sprüngen des Codebands ausreichend viele Codes im Blick. Präzise Positionierung soll so jederzeit gewährleistet sein.

In die Entwicklung des Systems sind sechs Jahre Erfahrung mit dem PCV-System eingeflossen. Das Lesefenster wurde auf ca. 120 x 80 mm vergrößert. Damit bleibt das Datamatrix-Codeband immer im Erfassungsbereich. Montage und Inbetriebnahme werden leichter, die Verfügbarkeit der Anlage wird weiter verbessert, erklärt das Unternehmen. Das Lesefenster mit vergrößertem Tiefenschärfebereich erfasst immer mehrere Codes gleichzeitig und sichert die Positionsbestimmung durch Mehrfachredundanz zusätzlich ab.

Positioniersystem mit 2D-Kamera

Anders als weitere auf dem Markt verfügbare Systeme benötigt dieses dafür nur eine 2D-Kamera. Eine Irritation im Bereich von Weichen ist so ausgeschlossen. Dagegen können die Kameras von Zwei-Kamera-Systemen dort jeweils abweichende Positionssignale erhalten.

Positionserfassung bei unterbrochenem Codeband

Im Betriebsalltag ist eine gewisse Verschmutzung des Codebands oft unvermeidlich. Deshalb wurden die Codes für das System bei gleichbleibend hoher Auflösung auf 15 x 15 mm vergrößert. Mit ihrem „grobkörnigen“ Design sind sie unempfindlich gegen Verschmutzung. Dank redundanter Erfassung lässt sich das System auch von der Zerstörung einzelner Codes nicht stören. Das Codeband darf bis zu einer Strecke von 80 mm unterbrochen sein, ohne dass die Positionserfassung darunter leidet.

Sicherheits-Technologie

Beim Safe-PXV leistet all das ein einziges Positioniersystem mit einem Sensor. Die Sicherheits-Technologie kombiniert einen 2-D-Lesekopf mit einem dreifarbigen Data Matrix-Codeband. Das spezielle Codeband enthält zwei sich überlagernde Data Matrix-Codes in Rot und Blau. Der 2-D-Lesekopf ist mit zwei unterschiedlich farbigen LED-Ringen – ebenfalls in Rot und Blau – ausgestattet. Diese werden getrennt voneinander aktiviert und lesen dann jeweils nur einen Data Matrix-Code aus. Als Ergebnis folgt immer eine SIL 3 / PLe Absolut Position.
