AC-Netzteile Große Leistung, geringer Klirrfaktor: Umfangreiche Messungen mit AC-Netzteilen

| Redakteur: Gudrun Zehrer

Die B+K Precision AC-Netzteile der BK 983x-Serie, erhältlich bei Meilhaus Electronic, sind programmierbare AC-Quellen mit großer Leistung und einem geringen Klirrfaktor, der den IEC61000-3-2-Standard erfüllt. Dabei sind folgende Messungen möglich: Effektivwert Wechselspannung/-strom, Gleichspannung, Spitzen- oder Einschaltstrom, Frequenz, Leistungsfaktor, Schein- oder Blindleistung.

Firmen zum Thema

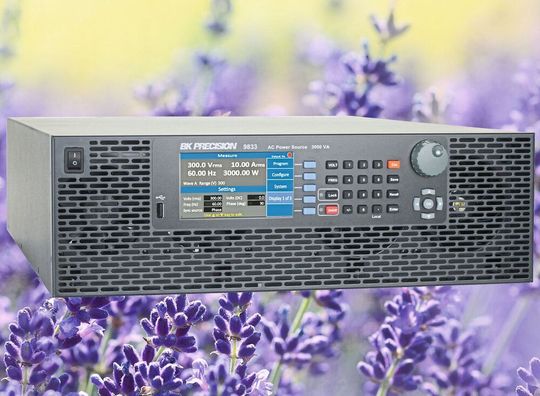

AC-, DC- und AC+DC-Stromquelle: Die Geräte der B+K Precision BK983x Serie sind programmierbare AC-Quellen mit großer Leistung und geringem Klirrfaktor in 3-HE-Bauform. Dank der Möglichkeit von positiven und negativen DC-Offset-Spannungen arbeiten die Geräte im DC und gekoppelten AC+DC Betrieb.
AC-, DC- und AC+DC-Stromquelle: Die Geräte der B+K Precision BK983x Serie sind programmierbare AC-Quellen mit großer Leistung und geringem Klirrfaktor in 3-HE-Bauform. Dank der Möglichkeit von positiven und negativen DC-Offset-Spannungen arbeiten die Geräte im DC und gekoppelten AC+DC Betrieb.
(Bild: Meilhaus)

Im gekoppelten AC+DC-Betrieb kann man positive und negative DC-Offset-Spannungen dem AC-Signal hinzufügen. Weiterhin ist ein reiner DC-Betrieb möglich. Standardmäßig stehen zwei Signalausgabeformen zur Verfügung: integrierte, wählbare, vom Anwender definierbare harmonische Signalformen oder die Standard-Signalformen Sinus, Rechteck und Sinus mit Clipping.

Netzfehler, Spannungseinbrüche und andere Störungen simulierbar

Beide Modelle eignen sich als Pre-Compliance-Testgeräte gemäß IEC61000-3-2 und IEC61000-4-11/14/28/34, um gewöhnliche Netzfehler, Spannungseinbrüche und andere Störungen zu simulieren. Daneben können sie zum Testen von Transformern, TRIACs, SCRs und passiven Komponenten eingesetzt werden.

Weiterhin werden sie in der Herstellung und der Einphasen-Avionik-Prüfung eingesetzt. Die AC-Netzteile der BK 983x-Serie zeichnen sich durch eine hohe Bedienflexibilität aus: Anpassbare AC/DC-Spannungspegel und Frequenz- und Timing-Parameter ermöglichen die Simulation von Spannungsabfällen sowie periodischen Überspannungen und Stromausfällen. Im Step-, Listen- oder Puls-Betrieb lassen sich PLD-Simulationen generieren und ein Verstärker-Betrieb mit 1,2 kHz Bandbreite sorgt für die Erzeugung von anwenderdefinierten Arbiträrsignalen.

AC-Netzteile bis 300 V/30 A, 3000 VA

Beide Modelle verfügen über Schutzfunktionen wie OVP, OCP, OPP, OTP (Überspannung, -strom, -leistung, -temperatur), Ausgangs-Timer und Keylock-Funktion. Der Spannungsbereich liegt bei 0 bis 300 V, die Stromzufuhr bei 0 bis 20 A (BK9832) oder 0 bis 30 A (BK9833) und die maximale Leistung bei 2000 VA (BK9832) oder 3000 VA (BK9833).

Im Lieferumfang enthalten sind das AC-Netzteil BK 9832 oder 9833, ein AC-Powerkabel mit Input-Anschluss, ein Kalibrier-Zertifikat und ein Testreport.
