Hochstrom-Kontaktlösung der Zukunft

Kontaktlamelle Hochstrom-Kontaktlösung der Zukunft

29.01.2018Redakteur: Gudrun Zehrer

Mit der ML-CUX entwickelte Stäubli Electrical Connectors die Multilam-Kontakttechnologie weiter aus: die ML-CUX aus der Multilam-flexo-Linie, eine Zwei-Komponenten-Multilam für anspruchsvolle Hochleistungs-Kontaktlösungen für Schaltanlagen, Transformatoren und andere Anwendungen in der Energietechnik.

Firmen zum Thema

Stäubli Electrical Connectors GmbH

Stäubli Electrical Connectors AG

Schaltbau GmbH

Weidmüller Deutschland

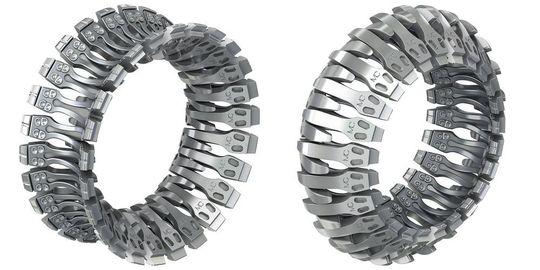

Die Multilam flexo ML-CUX in der Version für die Buchse (links) und in der Version für den Stecker (rechts). Gut erkennbar: das federnde Trägerband mit den aufgenieteten Kontaktstegen.
(Bild: Stäubli)

Die ML-CUX aus der Multilam-flexo-Linie ist die Weiterentwicklung der Zwei-Komponenten-Multilam für anspruchsvolle Hochleistungs-Kontaktlösungen, die an verschiedenen Stellen in Schaltanlagen, an Transformatoren, Leistungsschaltern, Trennschaltern und Durchführungen eingesetzt werden kann.

Hohe Strom- und Kurzschlussstromtragfähigkeit

Das zum Patent angemeldete Design vereint optimierte elektrische und mechanische Eigenschaften. Dies soll zum einen eine hohe Stromtragfähigkeit und zum anderen einen konstant niedrigen Durchgangswiderstand mit minimaler Kontakterwärmung selbst bei einer dauerhaft hohen Belastung und tausenden von Steckzyklen ermöglichen. Darüber hinaus ist die ML-CUX in der Lage, auch extremen Stromspitzen standzuhalten und weist eine Kurzschlussstromtragfähigkeit bis zu 4,4 kA/cm vor.

Bildergalerie

Multilam flexo ML-CUX eignet sich für statische und dynamische Rundkontakte.

Links die Multilam flexo ML-CUX im entspannten Zustand, rechts vollständig komprimiert. Der große Arbeitsbereich ist vergleichbar mit Federkontakten und erlaubt eine hohe Flexibilität.

Für kompaktere Kontaktlösungen mit erhöhter Leistung

Damit eignet sich eine ML-CUX besonders gut für Anwendungen, in denen bisher zwei und mehr Federkontaktelemente eingesetzt werden. Das erlaubt kompaktere und kleinere Baugrößen. Die besondere Bauform erlaubt zudem ein einfaches Einsetzen der Multilam von Hand in eine gerade Nut mit geringer Tiefe auch bei größeren Kontaktdurchmessern.

Großer Toleranzausgleich für mehr Flexibilität beim Design

Als weiterer Vorteil wird der hohe Toleranzausgleich genannt: Ein großer Arbeitsbereich macht die ML-CUX hoch flexibel und vereinfacht den Ausgleich von Winkel- und Achsversätzen. Das gibt dem Hersteller mehr Freiheiten beim Design der verschiedensten Kontaktlösungen und erlaubt eine einfachere Fertigung.

(ID:45109373)
