Datenübertragung und -verarbeitung Intelligenter IO-Link-Master und Kleinsteuerung in einem

| Redakteur: Gudrun Zehrer

Das Sensor Integration Gateway SIG 200 Profinet mit integriertem Webserver von Sick gewährleistet eine schnelle, einfache und transparente Integration von IO-Link-Geräten unterschiedlicher Hersteller sowie die digitalisierte Verarbeitung und Übertragung von Zustandsdaten, Prozessparametern und Diagnoseinformationen.

Firmen zum Thema

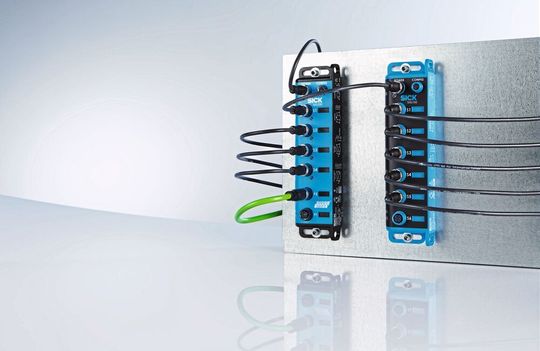

Sensor Integration Gateway SIG 200 Profinet mit REST API-Schnittstelle: einfache Verbindung per Dual-Talk bis in die Cloud.
Sensor Integration Gateway SIG 200 Profinet mit REST API-Schnittstelle: einfache Verbindung per Dual-Talk bis in die Cloud.
(Bild: Sick)

Die dezentrale Intelligenz dieses IO-Link-Masters ermöglicht es, mit Hilfe des grafischen Logikeditors im Gateway prozessnahe Steuerungsfunktionen zu erstellen und auch autark im Feld auszuführen. Eine entsprechende Programmierung im Automatisierungssystem entfällt – gleichzeitig wird die Kommunikationslast im Feldbus reduziert. Mit Dual-Talk ist das SIG 200 in der Lage, zeitgleich und über das identische Kabel sowohl per Feldbus mit der Maschinensteuerung zu kommunizieren als auch über die implementierte REST API-Schnittstelle gezielt Daten mit MES- und ERP-Ebenen oder Cloud-Applikationen auszutauschen. Dies soll einen effizienten Datenverkehr und eine hohe Zukunftssicherheit des Gateways gewährleisten.

Diese durchgängige Kommunikation und Datenintegration steht selbst Standard-Binärsensoren offen: der IO-Link Sensor Hub SIG 100 erlaubt es, bis zu zwölf Standard I/Os in einen einzigen IO-Link Datenstream zu bündeln und diesen über das SIG 200 in höhere Automatisierungsebenen einzubinden.

Integrationsfreundlicher und intelligenter IO-Link-Master

Die Sensor Integration Gateways SIG 200 gewährleisten die einfache Anbindung von IO-Link-Geräten. Der IO-Link-Master ist bereits als REST API Variante verfügbar, ab November 2019 folgt eine zusätzliche Version für das Ethernet-Feldbus-Protokoll PROFINET. Jede Version des SIG 200 bietet insgesamt vier Ports, über die IO-Link-Geräte wie auch digitale I/O-Sensoren mit Hilfe des integrierten Sopas Engineering Tools (ET) auf einfache Weise konfiguriert und visualisiert werden können, so Sick. Hierfür kann entweder über den M8-USB-Port und einem PC oder per Fernzugriff über den integrierten Webserver eine IO-Link -Gerätebeschreibungsdatei (IODD) in Sopas ET geladen werden. Die Konfiguration und Visualisierung mit dem SIG 200 ist herstellerunabhängig: Anwender können ihre Automatisierungslösung auch mit IO-Link-Geräten unterschiedlicher Fabrikate aufbauen und einrichten.

Datensammler mit dezentraler Intelligenz

Das SIG 200 ist zudem ein Datensammler mit dezentraler Intelligenz. Zusätzlich zum Sammeln, Umwandeln und Übertragen wertet das Gateway die Daten auch aus und nutzt sie für logische Operationen und für Smart Tasks wie beispielsweise Zählen oder Zeitmessungen. Sogar prozessnahe Steuerungsfunktionen wie beispielsweise das Ansteuern mechanischer Schieber zum Ausschleusen von Förderobjekten lassen sich im Logik Editor konfigurieren und im Betrieb autark ausführen – ohne hierfür mit dem überlagerten Automatisierungssystem zu kommunizieren oder in diesem eine Programmierung vornehmen zu müssen.

Kommunikation im Dual-Talk-Verfahren

Die Gateways der Produktfamilien SIG 200 bieten die Voraussetzungen für ein effizientes Edge-Cloud-Computing. Im Gegensatz zu anderen IO-Link-Mastern benötigt dieses Gateway nur ein Kabel, um im Dual-Talk-Verfahren zugleich mit der Maschinensteuerung (per Feldbus-Schnittstelle) und mit MES- und ERP-Ebenen oder cloudbasierten Applikationen (per REST API Schnittstelle) zu kommunizieren. Ein Netzwerk-Switch kanalisiert gezielt den Informationsfluss und gestaltet den Datenverkehr dadurch effizient.

Maßgeschneiderte Integrations- und Kommunikationslösungen

Sick hat mit den smarten Sensor Integration Gateways ein skaliertes Portfolio für die Integration von Binärsensoren und IO-Link-Geräten in Feldbuswelten und höhere Automatisierungshierarchien geschaffen. Das Sensor Integration Gateway SIG 100 ist ein reiner IO-Link-Hub mit dezentraler Intelligenz, aber ohne direkte, eigene Feldbus-Anbindung. Es kann die binären Schaltsignale von bis zu zwölf anschließbaren Standard E/A Signalen-Sensoren in ein IO-Link-Datenpaket umwandeln und über das SIG 200 an Maschinensteuerungen und Applikationen in überlagerten Ebenen kommunizieren. Damit macht das SIG-Portfolio die Vorteile von IO-Link – vereinfachte Installation, Flexibilität, Diagnosemöglichkeiten und technologische Zukunftssicherheit – jetzt auch dort in der Edge nutzbar, wo bislang reine E/A-Sensoren eingesetzt werden.
