Kommunikation I/O-System als Steuerbox im Messsystem 2020

| Redakteur: Dipl. -Ing. Ines Stotz

Ein Fernwirkcontroller von Wago ermöglicht bidirektionale Kommunikation im intelligenten Stromnetz – und wird damit schon heute den Anforderungen gerecht, die im Smart-Grid an künftige Steuerboxen gestellt werden.

Firma zum Thema

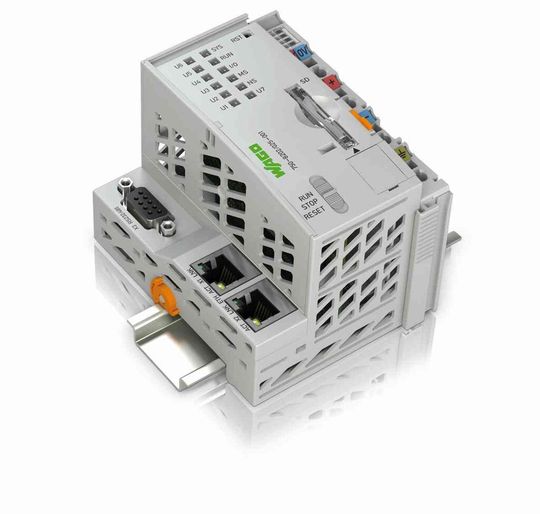

(Bild: Wago)

Im Aufbau eines Smart-Grids bedarf es neben Messanwendungen zusätzlicher Steuerungs- und Regelungstechnik. Für diese Funktionalitäten sollen im Smart-Grid sogenannte Steuerboxen sorgen, die sich derzeit noch in der Entwicklung befinden.

Mit dem I/O-System 750 verfügt Wago bereits heute über eine Lösung, die den Anforderungen und Vorgaben gerecht wird, die voraussichtlich an Steuerboxen im Messsystem 2020 gestellt werden: Die Linux-Umgebung des Wago-Controllers PFC200 erlaubt es, Verschlüsselungstechnologien via TLS 1.2. (Transport Layer Security) zu implementieren. So lässt sich direkt aus dem Controller eine TLS-Verbindung realisieren, über die die verschlüsselten Daten geschickt werden können. Neben den Security-Features verfügt die Plattform des Controllers über ein feldbusunabhängiges Übertragungsprotokoll. So ermöglicht er eine bidirektionale Kommunikation über beispielweise IEC 60870/61850 oder Modbus TCP.

Das I/O-System von Wago ist darüber hinaus mittels diverser Master-Klemmen erweiterbar, sodass es unterschiedlichste Bussysteme bedienen kann. Vor allem mit Blick auf Endverbraucher kann es dadurch nicht nur als Steuerbox im Messsystem 2020 fungieren, sondern im Rahmen der Automatisierung von Gebäuden, gleichzeitig Verbraucher, HLK, Beleuchtung, Raumautomation und Energiemanagement via KNX, Dali, Lonworks, Bacnet oder Enocean steuern.

Messsystem 2020

In modernen Stromnetzen kommt intelligenten Messsystemen eine Schlüsselrolle zu. Sie schaffen Transparenz für den Stromverbraucher und bieten Energieversorgern die Grundlage für ein optimales Einspeisemanagement. Aktuelle intelligente Zähler erfassen zwar Verbraucherdaten, verfügen aber noch nicht über die Regeltechnik, Erzeuger und Verbraucher individuell anzusteuern.

Seit April 2012 arbeitet das Forum Netztechnik/Netzbetrieb im VDE darum an einem Lastenheft für das Messsystem 2020. Eine zentrale Rolle innerhalb dieses Messsystems 2020 wird die Steuerbox einnehmen: Diese soll Schaltbefehle zur Steuerung von Verbrauchern und Erzeugern ausführen. Über Controller und vier Relais wird sie das EEG-Einspeisemanagement regulieren, indem sie Erzeuger zu- und abschaltet sowie das Lastenmanagement, indem sie Verbraucher in Gebäuden oder beispielweise Straßenbeleuchtungen ansteuert.

Hardwareseitig soll die Steuerbox zusammen mit dem intelligenten Zähler und dem Smart-Meter-Gateway im Schaltschrank der Anwender vor Ort untergebracht sein.
