Führungskanäle Mehr Führung für Energieketten mit dem Führungskanalbaukasten

| Redakteur: Rebecca Näther

Das Alu Guide System von Tsubaki Kabelschlepp ist unter anderem für lange Verfahrwege bei Achsen und Portalen verfügbar. Die nach dem Baukastenprinzip zusammenstellbaren Führungskanäle aus korrosionsfestem Aluminium halten hohen Beanspruchungen bezüglich Beschleunigung, Geschwindigkeit und Verschleiß stand und sorgen bei gleitenden Energieführungsketten für ein vibrationsarmes, leises Laufverhalten.

Firma zum Thema

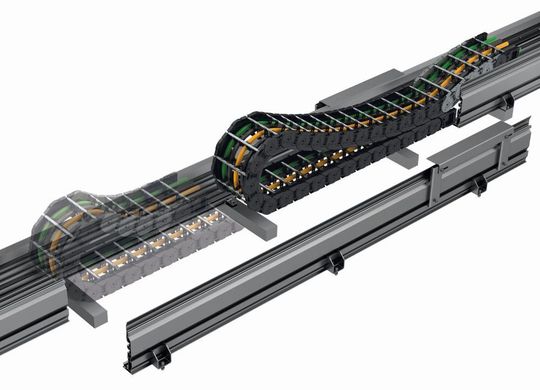

Mit dem Alu Guide System können Anwender nach dem Baukastenprinzip individuelle Führungskanäle konfigurieren.
Mit dem Alu Guide System können Anwender nach dem Baukastenprinzip individuelle Führungskanäle konfigurieren.
(Bild: Tsubaki Kabelschlepp)

Die einfach zu verarbeitenden Kanalprofile mit 2000 mm Länge lassen sich individuell auf die gewünschte Breite für die Energieführungskette einstellen. Eine feste und temperaturbeständige Gleitauflage aus Edelstahl unterstützt Geschwindigkeiten bis 25 m/s. Neue Gleitleisten reduzieren den Verschleiß und erhöhen die Lebensdauer der Kette. Durch zusätzliche Dämpfungsbänder, die optional bestellbar sind, soll sich die Geräuschemission im Führungskanal noch einmal zusätzlich reduzieren. Erhältlich sind neben Befestigungssets für die Energieführungskette im Kanal auch eine Abhebesicherung als Aufstiegsschutz für die Kette, Befestigungselemente für Leitungen und Schläuche an der Kanalaußenseite sowie Verbindungselemente für die parallele Anordnung der Kanäle.

Montage der Führungskanäle

Mit den Montagesets sollen sich im Innen- und Außenbereich die Führungskanäle einfach und schnell befestigen lassen. Die Sets enthalten alle für die Montage der Kanalseitenwände erforderlichen Befestigungselemente, wobei diese unabhängig von den Trägerelementen wie Konsolen als „fliegender Stoß“ erfolgen kann.

Führungskanalbaukasten auch als Totaltrax-System

Das System ist für Energieführungsketten der Typenreihen K0650 (K-Serie), M0650 und M0950 (M-Serie) sowie Q080 (Serie Quantum) erhältlich. In Kombination mit der Quantum Q080 eignet sich das System besonders für Anwendungen mit hohen Geschwindigkeiten und Beschleunigungen, wie sie beispielsweise in der Intralogistik zu finden sind; durch den geringen Polygoneffekt der Q080 lässt sich dabei ein vibrationsarmes und ruhiges Laufverhalten erreichen. Das Unternehmen bietet das Produkt auch als einbaufertiges Totaltrax-System an: Eine denkbare Kombination sind zum Beispiel Energieführungen der M-Serie mit GO-Modul für ein optimales Laufverhalten der Kette, ein schwimmender Mitnehmeranschluss für den Toleranzausgleich mit den Kanalseitenwänden, speziell für Anwendungen in Energieketten entwickelte Traxline-Leitungen sowie Line-Fix-Bügelschellen, um diese mit einer Zugentlastung zu fixieren.
