Industrie 4.0 und IIoT nehmen auch bei den produzierenden Unternehmen Fahrt auf. Dafür müssen sie aber finanzielle Mittel und Manpower einsetzen, um mit der schnellen Entwicklung mithalten zu können. Als Folge steigt die Nachfrage nach Produkten, mit denen sich Ressourcen sparen lassen.

Hochleistungschips, Automatisierungslösungen, 5G-Konnektivität und IT – sowie nicht zuletzt industrielle Switches – sind wesentliche Bausteine für erfolgreiche Anwendungen in Industrie 4.0 und IIoT. Komplexe Lösungen, die im robusten Industrieumfeld zum Einsatz kommen, verlangen ein perfektes Zusammenspiel von Hardware, Software und Konnektivität mit den Produktionssystemen. Switches tragen dazu einen wichtigen Teil bei, denn sie sind die Basiskoppelelemente in Ethernet-Netzwerken und ermöglichen die Kommunikation zwischen den verschiedenen Ethernet-Teilnehmern. Sie reduzieren die Kosten für die Verkabelung und ermöglichen eine flexible, einfache und platzsparende Installation.

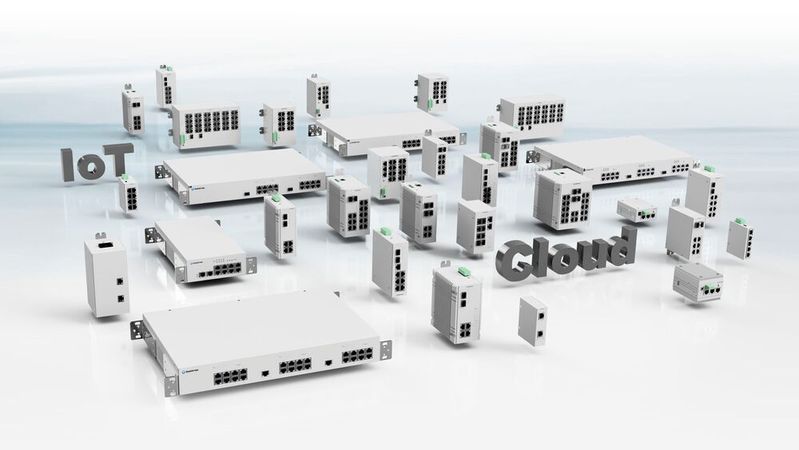

Kontron verfügt über langjährige Erfahrungen und breites Know-how in der Entwicklung und Fertigung solcher Switches. Nach Herstellerangaben wurde das Hardware-Portfolio an Boards, Modules und Systemen um eine Produktfamilie von preislich attraktiven industriellen Ethernet Switches ergänzt. Damit lassen sich nun komplette und maßgeschneiderte Lösungen zu realisieren. Das Sortiment reicht von kleinen unmanaged Switches bis hin zu Produkten mit Managementfunktion und Power over Ethernet (PoE).

Bildergalerie

Damit will Kontron sich auf dem europäischen Markt für industrielle Switches, der auf ein jährliches Volumen von 600 Millionen Euro beziffert wird, einen Platz unter den Top drei Anbietern bis 2023 erobern. Die Augsburger bauen hierbei nicht nur auf die eigene Fachkompetenz, sondern etablieren durch die Zusammenarbeit mit dem langjährigen Partner Rutronik einen weiteren, exklusiven Vertriebskanal.

Industrielle Switches für Hochgeschwindigkeits-Ethernet

Die Komponenten sind für Fast-, Gigabit- oder auch bis 10G-Gigabit-Netze geeignet. Durch das robuste Metalldesign lassen sie sich auch in rauen Umgebungen mit Temperaturen zwischen -40 bis 75 °C einsetzen. Neben einer kompakten Bauweise und einem redundanten Stromeingang (12 - 58 V DC) oder 230 V AC bieten sie die Möglichkeit, Maschinen, Steuerungen und andere Komponenten auf Basis von industriellen Standardprotokollen problemlos zu verbinden und miteinander zu integrieren.

Die Geräte sind mit RJ45 sowie optional mit SFP (Small Form-factor Pluggable) Slots ausgestattet. Damit bietet sich Anwendern ein breites Spektrum an standardisierten, kostengünstigen Verbindungsmöglichkeiten unabhängig vom eingesetzten Produkt.

Big Data

Ohne Konnektivität für Produktionsdaten geht es nicht

Ethernet Switches im Single-Chip Design

Kontron setzt bei seinen Ethernet Switches durchgängig auf ein Single-Chip Design. Dabei werden alle notwendigen Komponenten möglichst in einem Chip integriert. Vorteil: die Produkte werden zuverlässiger und kostengünstiger. Ebenso steigen Durchsatz und Performance bei gleichzeitig reduziertem Stromverbrauch. Das wirkt sich positiv auf die Gesamtbetriebskosten (TCO) einer Umgebung aus.

Weniger Einzelkomponenten auf dem Board bedeuten auch eine kostengünstigere und kompaktere Bauweise, wodurch sich der Platzbedarf im Schaltschrank oder in industriellen Racks im Vergleich zu anderen Lösungen um bis zu 35 Prozent reduzieren lässt. Eine Montage auf der Hutschiene im 19“-Schaltschrank oder Direktinstallation an der Maschine mittels verschiedener Adapter macht flexibel.

Wissen ist Wettbewerbsvorteil!

Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion von elektrotechnik AUTOMATISIERUNG immer montags, dienstags und donnerstags zu Themen, News und Trends aus der Branche.

Jetzt abonnieren!

Ethernet Switches für verschiedene Anforderungen

Die KSwitch D3 UF-Serie beispielsweise umfasst unmanaged Fast-Ethernet Switches, die - je nach individuellen Anforderungen – sowohl Kupfer- als auch Glasfaser-Ports bieten. Durch das lüfterlose Design und die Plug-and-Play-Funktionalität lassen sich die Switches in Fertigungsstraßen und Maschinensysteme integrieren oder für einfache Netzwerkerweiterungen verwenden.

Soll ein Switch Bestandteil eines PoE-Netzwerks werden, muss er über spezielle Features verfügen. Die Switches der D3 UMPD-Serie sind mit einem 12 V DC-PoE-Splitter mit 1A-Ausgang ausgestattet und ermöglichen dadurch eine Netzwerkanbindung und die Stromversorgung des PD (Powered Device) über das Ethernet-Kabel. Für die Integration ins Netzwerk werden nur ein Netzkabel für den Switch und ein Netzwerkkabel zum Anschluss von PDs benötigt. Das PD wird – sowohl für die Datenübertragung als auch für die Stromversorgung – direkt in den PoE-Gigabit-Switch-Port gesteckt. D3-UMPD-Switches liefern bis zu 56 V DC via PoE++-Technologie.

Technologie der Zukunft: PoE bietet zahlreiche Vorteile

Aber auch andere Switches der KSwitch-Produktlinie unterstützen Power over Ethernet und machen es dadurch einfacher, externe Komponenten zu versorgen. Somit entfallen die Anschaffung und Installation zusätzlicher Stromversorgungen und Steckdosen, was zu erheblichen Einsparungen führt. Verlängerungskabel werden obsolet, wodurch die komplette Installation flexibler wird.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Geschäftliche E-Mail

Bitte geben Sie eine gültige E-Mailadresse ein.

Abonnieren

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Stand vom 15.04.2021

Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.

Einwilligung in die Verwendung von Daten zu Werbezwecken

Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.

Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.

Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden.

Recht auf Widerruf

Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://support.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.

Am Beispiel einer Offset-Druckmaschine lässt sich darstellen, wie PoE in der Praxis umsetzbar ist: Die zahlreichen Netzwerkkomponenten (wie Sensoren, Kameras usw.) werden ganz einfach per Daisy Chain über eine CAT5/7-Netzwerkverkabelung miteinander verbunden und benötigen dadurch keine separate Stromversorgung mehr. Kabel, die sonst an einem zentralen Versorgungspunkt zusammenlaufen würden, werden auf die Ports der Komponenten aufgeteilt, wodurch die gesamte Installation deutlich flexibler, platzsparender und kostengünstiger wird. Die Stromversorgung kann über einen zentralen Switch ein- bzw. ausgeschaltet werden.

Anwender profitieren also von attraktiven Investitions- und Betriebskosten. Flexible modulare Erweiterungsmöglichkeiten gestatten es, eine Infrastruktur aufzubauen, die den heutigen und zukünftigen Anforderungen von Industrie 4.0 und IIoT gerecht wird.

Industrie-Computer

Raspberry Pi wird fit für Industrie 4.0

* Reiner Grübmeyer, Director Product Management Systems & Software, Kontron
