R&I-Software Normgerechte R&I-Diagramme

Redakteur: Daniel Weigel

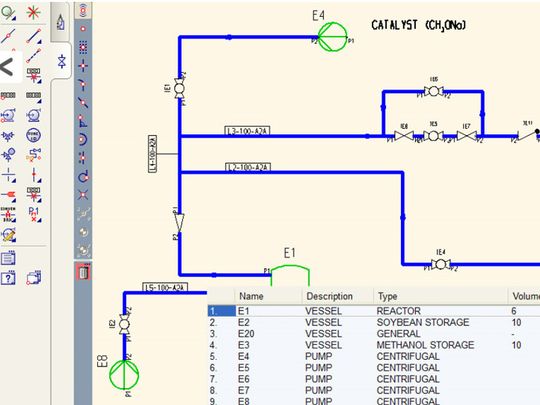

Mit der R&I-Software lassen sich intelligente R&I-Fließschemata mit anpassbaren Symbolkatalogen normgerecht erstellen. CAD Schroer entwickelte nun eine Standalone-Version.

Firma zum Thema

(CAD Schroer)

Sie beinhaltet Symbolkataloge, die die Erstellung von R&I-Diagrammen nach DIN EN ISO, ANSI und ISA unterstützen. Komplette Bibliotheken lassen sich individuell erstellen oder projektspezifisch anpassen. Dazu gibt es eine umfangreiche Palette an 2D-Zeichnungswerkzeugen. Durch dynamische Funktionen können Symbole und Texte sehr einfach platziert und automatisch ausgerichtet werden. Beim Verschieben von Symbolen oder kompletten Rohrleitungssystemen bleiben Verbindungen automatisch erhalten. Mitunter werden Funktionen für Linienübergänge, Flussrichtungspfeile, Rohrleitungszweige, Abzweignennweiten und Hersteller- oder Verantwortlichkeits-Unterbrechungen bereitgestellt. Die im Programm integrierte Konsistenzprüfung überprüft R&I-Schemata auf ihre Qualität hin.
