Profibus-Analyse

Profibus-Topologie rückwirkungsfrei erfassen

| Redakteur: Gudrun Zehrer

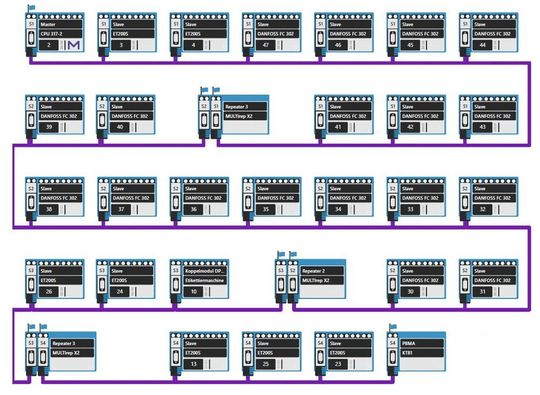

Wertvolle Unterstützung: Egal ob bei Installation, Inbetriebnahme, Umbauten, Wartung oder Fehlersuche – ein aktueller Topologieplan inklusive Erkennung der Leitungslänge pro Segment (Bild 2) erleichtern die Orientierung im Netzwerk.
Bildergalerie: 2 Bilder
Wertvolle Unterstützung: Egal ob bei Installation, Inbetriebnahme, Umbauten, Wartung oder Fehlersuche – ein aktueller Topologieplan inklusive Erkennung der Leitungslänge pro Segment (Bild 2) erleichtern die Orientierung im Netzwerk. (Bild: Indu-Sol)

Der Profibus-Tester PB-Qone von Indu-Sol ist ein kompaktes Mess- und Diagnosegerät, das eine vollautomatische und komplett rückwirkungsfreie Topologie-Ermittlung unter laufenden Produktionsbedingungen ermöglicht.

Stellen Sie sich vor, es ist Netzwerkanalyse und keiner weiß, wo er hingehen muss. Meist werden zwar bei der Planung eines Profibus-Netzwerks Topologiepläne erstellt, jedoch verschwinden diese danach vielleicht im Schrank und werden nicht auf dem Laufenden gehalten. Veränderungen in der Busstruktur ‒ Umbauten oder Ergänzungen etwa ‒ fehlen somit in der Dokumentation. Wird dann doch einmal eine Qualitätsanalyse nötig, beginnt oft das große Suchen nach den Plänen bzw. dem passenden Punkt für den Start der Messung.

Ermittlung unter laufenden Produktionsbedingungen

Mit dem Profibus-Tester PB-Qone von Indu-Sol soll dieses Szenario der Vergangenheit angehören. Das kompakte Mess- und Diagnosegerät ermöglicht eine vollautomatische und komplett rückwirkungsfreie Topologie-Ermittlung unter laufenden Produktionsbedingungen. Gemessen wird zunächst am Anfang und am Ende des Profibus-Systems, durch alles Weitere wird der Anwender menügesteuert geleitet. Als Ergebnis erfasst der PB-Qone die reale Verdrahtung aller Netzwerkteilnehmer und identifiziert sogar Repeater, Messstellen und die Leitungslängen zwischen den Geräten. In der grafischen Darstellung sind Messorte und Segmentstrukturen auf einen Blick ersichtlich.

Bewertung der Übertragungsqualität von Profibus

Zusätzlich zur Topologie-Ermittlung liefert der PB-Qone in Sekundenschnelle eine vollumfängliche Bewertung der logischen und physikalischen Übertragungsqualität des Busses. Tritt einmal eine Störung auf, kann der Betreiber somit schnell identifizieren, ob die Ursache im Bus selbst zu suchen ist und wenn ja, wo genau. Die Bedienung des Mess- und Diagnosegerätes ist dabei so einfach und intuitiv, dass sich auch Benutzer ohne großes Wissen in Sachen Feldbustechnik schnell und einfach zurechtfinden, so Indu-Sol.
