Industrielle Netzwerke Schnell am Netz mit unmanaged Industrial Ethernet Switches

| Autor / Redakteur: Rashan Amin* / Ines Stotz

Durch wachsende Ethernet-basierte Netzwerke in der Industrie, steigt auch der Bedarf an Industrial Ethernet Switches als Schnittstellen-Vervielfacher. Denn eine schnelle und kostengünstige Inbetriebnahme wird immer bedeutender. Mit unmanaged Switches lassen sich Kommunikationsnetze einfach per Plug & Play aufbauen – und sorgen so für mehr Effizienz in der Fertigung.

Firmen zum Thema

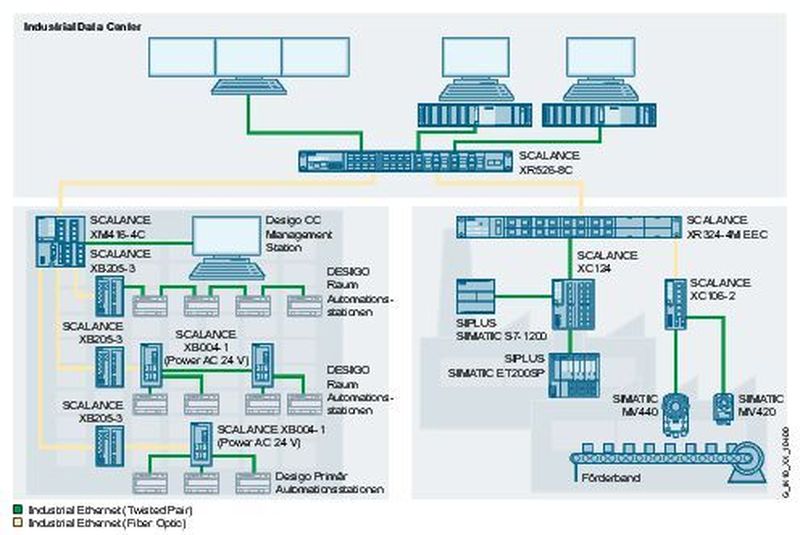

Neben den allgemeinen Bereichen an einem Fertigungsstandort müssen Industrial Ethernet Komponenten an Desigo Raum Automationsstationen über das Protokoll BACnet/IP angebunden werden. In Umgebungen mit extremen Temperaturen, explosionsgeschützten Bereichen (Zone 2) werden die Industrial Ethernet Komponenten direkt an Scalance XC-100 angebunden.
Neben den allgemeinen Bereichen an einem Fertigungsstandort müssen Industrial Ethernet Komponenten an Desigo Raum Automationsstationen über das Protokoll BACnet/IP angebunden werden. In Umgebungen mit extremen Temperaturen, explosionsgeschützten Bereichen (Zone 2) werden die Industrial Ethernet Komponenten direkt an Scalance XC-100 angebunden.
(Bild: Siemens)

Die Globalisierung der Wirtschaft und der damit verbundene technische Fortschritt führen zum weltweiten Einsatz von Ethernet als Standard für die Kommunikation. Anforderungen wie die Erhöhung der Effizienz und Flexibilität durch einfache und kostengünstige Automatisierungslösungen sind wichtige Faktoren in der Automatisierungstechnik, die bei der Produktentwicklung berücksichtigt werden müssen. Produkte die trotz höherer Komplexität der Anlagen und Netzwerke schnell, einfach und kostengünstig Kundenanforderungen erfüllen sind heutzutage mehr und mehr gefordert. Insbesondere in der Fertigungs- und Prozessautomatisierung gilt es, die Daten der einzelnen industriellen Kommunikationsnetzte übersichtlich und strukturiert auszutauschen.

Durch lokale Netze (LAN, Local Area Network) können die Daten von Netzwerken durch den Standard Ethernet IEEE 802.3 (Institute of Electrical and Electronics Engineers) paketweise übertragen werden. Dieser Standard hat sich seit den 1990er Jahren in der Automatisierungstechnik und industriellen Netzwerktechnik weltweit etabliert und weiterentwickelt. Während das ursprüngliche Ethernet durch eine Bus-Topologie mehrere Netze miteinander verband und nur ein Teilnehmer senden konnte, wird heute vom CSMA/CD Verfahren gesprochen. Carrier Sense Multiple Access with Collision Detection (CSMA/CD) regelt die Datenübertragung der Netzwerk-Teilnehmer und verhindert eine Datenkollision. Ethernet passt sich den im Laufe der Jahre geänderten Anforderungen an und deckt neue Anwendungsfelder ab. Beispiele dafür sind Ethernet in der Industrie- und Automatisierungsumfeld, als Grundlage für Gebäudeautomatisierung und zum Schluss Ethernet für eine höhere Datenübertragungsrate von 10-Gigabit über Kupferverkabelungssysteme zur Leistungssteigerung der Anlage.

Bildergalerie

Durch Industrial Ethernet und die Verwendung von Standard-IT-Anwendungen können Prozess- und Fertigungsanwendungen effizienter und flexibler realisiert werden. Die kommerzielle IT dient somit als Basis für Industrieanwendungen. Siemens kennt die Anforderungen der Globalisierung der Unternehmen im Hinblick auf das Industrienetzwerk schon seit 1985. SINEC H1 war das erste Industrial Ethernet Netzwerk.

Managed und unmanaged Switches

Die heutigen Produkte der Scalance X Familie werden für Industrie-Netzwerke und für die verschiedensten Einsatzfälle verwendet. Das Portfolio wird in managed und unmanaged Switches unterschieden. Managed Layer 2- und Layer 3-fähige Switches zeichnen sich durch die hohe Funktionalität und umfangreiche Diagnosemöglichkeiten aus. Damit lassen sich größere Netzwerke mit vielen Teilnehmern aufbauen und überwachen. Unmanaged Switches sind Komponenten die keine Möglichkeit zur Administration mittels Standard-Tools, z.B. Netzwerkmanagement bieten. Sie eignen sich beispielsweise für die maschinennahe Vernetzung von Anlagen. Die kleinen Switches werden zur einfachen und kostengünstigen Anbindung von Industrial Ethernet Komponenten in Fertigungshallen in der Feldebene eingesetzt.

Unmanaged Switch: Kostengünstige Einstiegslösung mit einfacher Handhabung

Ein Switch ist eine Komponente zur Verteilung der Daten. Dabei werden die Datenpakte nicht an alle Ports gesendet sondern nur an denjenigen, an den das adressierte Endgerät angeschlossen ist. Die Kommunikation findet auf der zweiten Schicht des OSI-Schichtenmodells (Open System Interconnection) statt und benötigt werden lediglich die MAC-Adressen (Media Access Control) der Teilnehmer.

In kleinen oder mittelgroßen Maschinen kommen normalerweise nur wenige Ethernet-Geräte zum Einsatz. Um diese wenigen Komponenten in einem abgeschlossenen Netzwerk zu vernetzten, werden typischerweise unmanaged Switches eingesetzt. Für die Datenkommunikation dieser Ebene sind keine weiteren Funktionalitäten und Diagnosemöglichkeiten notwendig. Die unmanaged Switches können ohne zusätzliche Vorabkonfiguration in ein industrielles Netzwerk eingebunden werden. Die Ethernet-Komponenten lassen sich schneller und einfacher in Betrieb nehmen und sind damit kostengünstiger als managed Switches.

Mit der Produktfamilie Scalance XB-000 erfüllen die Komponenten genau diese Anforderungen. Die kleine und kompakte Bauform sorgt im Schaltschrank für einen geringen Platzbedarf und ist somit eine kostengünstige Variante für einen Netzwerkausbau. Zur Übertragung höherer Datenraten und Anbindung mehrerer Geräte sind zusätzlich Datenübertragungsraten bis zu 1000 Mbit/s und Entfernungen mit Lichtwellenleitern von bis zu 26 km realisierbar. Folglich lassen sich weit entfernte Maschinen- und Anlagenkomponenten einfach und günstig miteinander vernetzen und automatisieren.

Nicht nur in der industrienahen Anwendung, sondern auch in der Gebäudeautomatisierung kommen unmanaged Switches zum Einsatz. In öffentlichen Gebäuden wie beispielsweise Schulen, Supermärkten, Flughäfen und Tiefgaragen, hat sich das Protokoll Building Automation and Control Networks (BACnet) als Kommunikationsstandard durchgesetzt. Als firmenneutraler Standard können auch Ethernet-basierte Geräte für die Datenkommunikation mit Komponenten der Gebäudeautomation über BACnet/IP eingesetzt werden. Die Produktfamilie Scalance XB-000 verfügt über die in der Gebäudeautomation übliche Versorgungsspannung 24 V AC (Alternating Current).
