Neigungssensor Sensoren erfassen gleichzeitig Lage und Drehzahl

| Redakteur: Rebecca Näther

Die Familie der Neigungssensoren von TWK ist durch ein spezielles Gerät erweitert worden, den NBN66-360-D. Mit dieser Sensorausführung ist es möglich, in einer sich drehenden Applikation die momentane Ausrichtung und gleichzeitig exakt die Drehzahl zu erfassen.

Firmen zum Thema

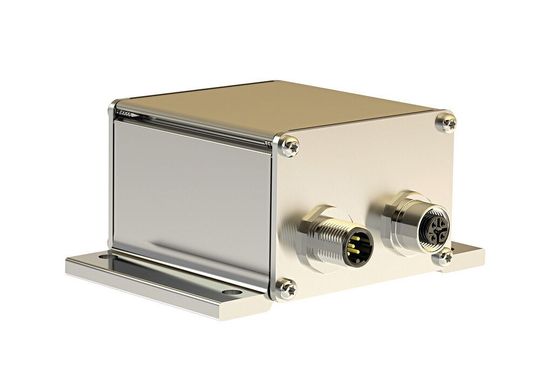

Der Sensor NBN66-360-D von TWK erfasst zeitgleich die momentane Ausrichtung und die Drehzahl.
Der Sensor NBN66-360-D von TWK erfasst zeitgleich die momentane Ausrichtung und die Drehzahl.
(Bild: TWK-Elektronik )

Der Sensor wird im sich drehenden Teil montiert, wobei er nicht mittig auf der Drehachse platziert werden muss. Die eingesetzten Sensoren für Lage (Accelerometer) und Drehzahl (Gyroskop) sind MEMS-basiert. Optimiert ist der Sensor für nicht-reversierenden Betrieb und gibt seine Werte über CANopen oder Profinet (auch Profisafe - PLd) an die Steuerung.

Sensor erkennt Abstand zur Drehachse automatisch

Drehrichtung, Nullpunkt und Abstand zur Drehachse sind parametrierbar. Eine Variante erkennt den Abstand zur Drehachse sogar automatisch. Die Funktion entspricht prinzipiell der eines Drehgebers für Position und Geschwindigkeit. Spezielle Filtermaßnahmen blenden Störbeschleunigungen aus. Durch die einfache Montage kann beispielsweise der Betrieb großer, überwiegend langsam drehender Rotoren überwacht werden, in denen eine Steuerung oder ein Schleifringkörper schon integriert ist. Man braucht keine Wellenanbindung.
