USB-Messmodul Simultane Datenerfassung mit A/D-Wandler statt Multiplexer

Redakteur: Sariana Kunze

Mit der DT 9816 Serie bietet Data Translation eine Serie an „Low-Cost“ Messmodulen mit USB-Anschluss für die simultane Datenerfassung von bis zu sechs Analogsignalen an. Im Gegensatz zu vergleichbaren Messgeräten dieser Preisklasse sind die Eingänge mit jeweils einem 16 Bit A/D-Wandler pro Kanal statt mit Multiplexer-Technik ausgestattet.

Firma zum Thema

(Data Translation)

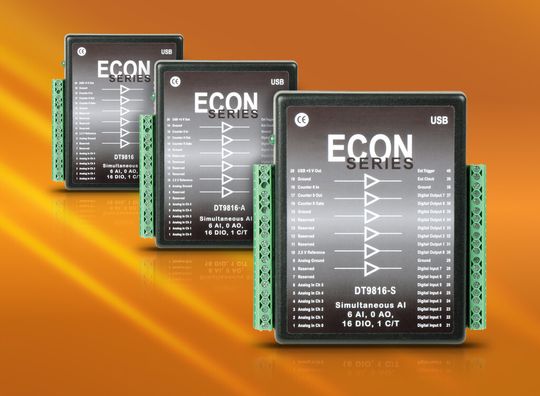

Damit können die Signale synchron ohne zeitlichen Versatz erfasst werden – mit entsprechenden Vorteilen hinsichtlich Messgeschwindigkeit und Messpräzision. Neben dem DT 9816-S mit einer Abtastrate bis 750 kHz pro Kanal sind auch die Modelle DT 9816 mit 6 x 50 kHz und DT 9816-A mit 6 x 150 kHz erhältlich.

Für mobile Mess- und Prüftechnik geeignet

Die kompakten und robusten Messboxen kommen ohne externes Netzteil aus und werden über das USB-Kabel mit Strom versorgt. Sie empfehlen sich damit auch für die mobile Mess- und Prüftechnik. Der Signalanschluss erfolgt einfach über stabile Schraubklemmen. Neben den sechs analogen Eingängen verfügen alle Modelle der Serie noch über 16 digitale Ein- und Ausgänge sowie einen Counter/Timer, der für Frequenzmessungen oder als Taktgeber eingesetzt werden kann.

Zum Lieferumfang gehört die Messtechnik-Software Quick-Daq 2013. Das Programm ist intuitiv zu bedienen und führt mit wenigen Schritten zum Messergebnis. Messdaten können damit einfach erfasst, visualisiert, abgespeichert und für weitere Auswertungen, z.B. in Excel, exportiert werden. Ebenfalls mitgeliefert werden 32/64 Bit Treiber für die gängigen Windows-Betriebssysteme und nützliche Softwaretools. Dazu gehören Schnittstellen für LabView, Matlab und .Net.

Die Module werden ab 460 Euro angeboten und machen auch im „Low-Budget“ Segment simultane Messtechnik möglich. Ob Zeitversatz beim Umschalten von einem Kanal auf den anderen oder lange Einschwingzeit, ob Abhängigkeit von den Signalquellen oder Übersprecheffekte - Fehlerquellen dieser Art gehören damit der Vergangenheit an.
