Kühltechnik So lässt sich der ganze Schaltschrank richtig entwärmen

Autor / Redakteur: Ines Näther / Dipl. -Ing. Ines Stotz

Das sächsische Unternehmen EFE Eßbach hat ein universelles modulares System zur Kühlung der Hochleistungselektronik für elektrische Antriebe und Stromversorgungen vorgestellt. Es gewährleistet, dass nicht nur die Bauteile, sondern der gesamte Schaltschrank entwärmt wird.

Firmen zum Thema

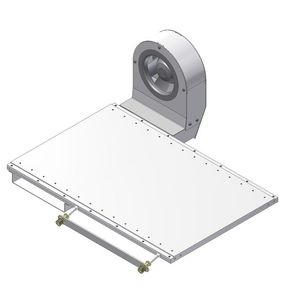

EFE hat eine neue Technologie des Kühlens verbunden mit perfektionierter Gießtechnologie entwickelt, mit dem sich die thermischen Leistungen sowie die Kühleffekte entscheidend verbessern lassen und der ungewünschte Wärmeübergang entfällt.
EFE hat eine neue Technologie des Kühlens verbunden mit perfektionierter Gießtechnologie entwickelt, mit dem sich die thermischen Leistungen sowie die Kühleffekte entscheidend verbessern lassen und der ungewünschte Wärmeübergang entfällt.
(Bild: EFE Eßbach)

Bei den von EFE gefertigten Kühlkörpern für Antriebsleistungen bis mehreren hundert kW besteht die Coldplate – eine Montagebasis für die wärmeerzeugenden Leistungsmodule im Schaltschrank - im Unterschied zu anderen Anbietern aus einem Aluminium-Grundkörper mit eingegossenem Edelstahlrohr. „Dadurch lassen sich hervorragende thermische Effekte bei hoher wasserchemischer Beständigkeit mit Einzel-Verlustleistungen bis 15 kW erzielen“, sagt Geschäftsführer Volker Eßbach.

Bildergalerie
Bildergalerie mit 11 Bildern

Neue Kühltechnik macht’s möglich

Möglich macht das eine neue Kühltechnik in Verbindung mit einem perfektionierten Gießprozess - in deren Ergebnis sich die thermischen Leistungen und die Kühleffekte entscheidend verbessern, der unerwünschte Wärmeübergang entfällt und es möglich wird, die sekundäre Entwärmung mittels spezieller Luftleitkanäle im umweltfreundlichen Kreislauf für den Kühlprozess wieder zu verwenden.

Zusätzliche Schrankentwärmung für den gesamten Schrank

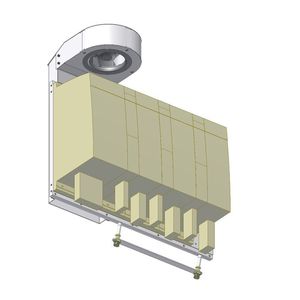

Das Brand-Erbisdorfer Unternehmen rüstet seine Kühlkörper außerdem mit einer zusätzlichen Schrankentwärmung aus. Dafür wird auf der EFE-Coldplate ein Luft-Wärmetauscher für die Sekundärkühlung integriert, um auch die Verlustwärme sonstiger Module wie Drosseln, Schütze und Elektronikkomponenten abzuführen. „Mit diesem Aufbau garantieren wir, dass nicht nur die Umrichter, sondern tatsächlich der ganze Schaltschrank entwärmt wird“, hebt Geschäftsführerin Ramona Eßbach hervor.

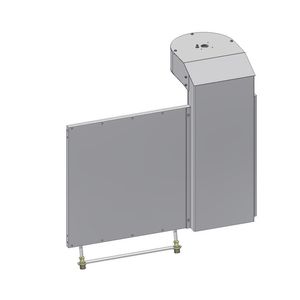

Die dafür verwendeten EFE-Kühlkörper werden mit zusätzlichen Konvektionsrippen versehen. Die Rippen werden auf der Rückseite angegossen, welche mit gekühlt werden. Darüber wird ein Blechkanal mit Lüfter montiert. Der Lüfter saugt die warme Luft aus dem Schaltschrank an und bläst diese über die Rippen hinweg. Schließlich wird die warme Luft an den kalten Rippen abgekühlt und als kalte Luft wieder unten in den Schaltschrank eingeblasen.

Verschiedene Baugrößen für unterschiedliche Einsätze

Die Coldplate gibt es in verschiedenen Baugrößen, die sich je nach Kundenbedarf auch kombinieren lassen. Sie lässt sich an der Montageplatte verschrauben oder mit 8LW-Winkeln direkt am Rahmen des Schaltschrankes befestigen. Das System wird als komplette Baugruppe geliefert, das heißt, nach der Montage im Schaltschrank und Anschluss des Schlauches ist sie sofort einsatzbereit.

Damit eignet es sich vor allem für Produzenten von Antriebstechnik für Werkzeugmaschinen und Krananlagen, für Schaltschrankbauer, für die Bahntechnik, den Schiffbau u.a. elektrisch betriebene Fahrzeuge, für die Flugzeugindustrie sowie für Anlagen der Energieerzeugung und Energiespeicherung.
