Stellantrieb So sorgen Feldbus-Positionierantriebe für einen schnellen Brötchenwechsel

| Autor/ Redakteur: Michaela Wassenberg / Sariana Kunze

In Maschinen für industriell gefertigte Backwaren müssen Produktwechsel flexibel, exakt und mit großer Wiederholbarkeit ausgeführt werden. Das erfordert Präzision bei zahlreichen Einstell- und Justierarbeiten. In der Teigteil- und Wirkmaschine Soft Star CTi sind kompakte Feldbus-Positionierantriebe von Siko eingesetzt, die Motor, Getriebe, absolutes Messsystem, Steuer- und Leistungselektronik in sich vereinen. Damit sind Takt- und Umrüstzeit nur noch sehr gering.

Firmen zum Thema

Industriell gefertigte Brötchen werden von Maschinen produziert, die neuerdings auf Feldbus-Positionierantriebe setzen.
Industriell gefertigte Brötchen werden von Maschinen produziert, die neuerdings auf Feldbus-Positionierantriebe setzen.
(Bild: gemeinfrei / CC0)

Industrielle Produzenten von Back- und Konditoreiprodukten müssen heute in der Lage sein, breite Produktpaletten anzubieten und zugleich flexibel auf schwankende Bestellmengen zu reagieren. Für die individualisierte Produktion von industriell gefertigten Backwaren entstehen hohe Anforderungen. Die eingesetzten Maschinen sollten in Produktionsvielfalt äußerst variabel sein. Viele Anbieter setzen deshalb auf die Automatisierung ihrer Anlagen.

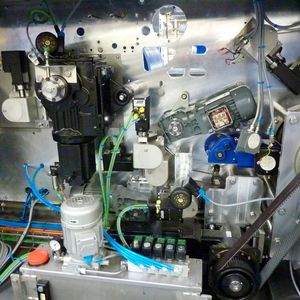

Die Firma WP Kemper stellte auf der iba 2015, der führenden Fachmesse für Back-, Konditor- und Snackproduzenten, mit der Soft Star CTi eine Teigteil- und Wirkmaschine vor, die den Wechsel auf neue Produkttypen automatisiert. Die Anforderungen an die verbauten Antriebe sind dabei in mehrfacher Hinsicht anspruchsvoll: Sowohl im Bereich des Handlings als auch bei der Portionierung und der Formgebung sind beim Produktwechsel Anpassungen von Achspositionen und Anpresskräften erforderlich. Um die Prozesssicherheit bei Veränderung der Prozessvariablen sicher zu stellen, sind für alle automatisierten Teilprozesse hohe Wiederholgenauigkeiten erforderlich. Überdies setzt die Krafteinleitung hohe Drehmomente voraus. Die starken Schwankungen in Größe und Gewicht der Teiglinge erfordern gleichzeitig kompakte Baugrößen sämtlicher Antriebskomponenten, um Störkonturen zu vermeiden. WP Kemper setzt für die Gewichtseinstellung der Rohteiglinge, die Höhenverstellung an Produktübergaben und die Höhenverstellung von Andruckrollen auf die Stellantriebe AG26 der Siko.

Bildergalerie

Bildergalerie mit 7 Bildern

Präzises Backen mit dem richtigen Druck

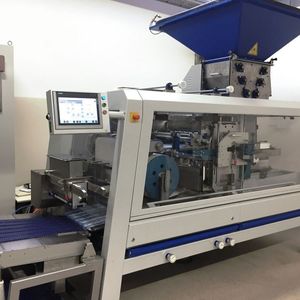

Die Soft Star CTi wird mit einer Teigmenge von 160 bis 300 kg befüllt. Über den Haupttrichter wird der Teig zugeführt und rutscht nach unten in den Walzbereich. Dort wird die im Programm definierte Menge vom restlichen Teig abgetrennt. Je nach verarbeitetem Rezept werden dort in einer Messtrommel Teigstücke von 20 bis 140 g portioniert. Die Genauigkeit der Maschine beträgt hierbei ±1 Gramm. Die Teiglinge werden über einen Zuführ-Kolben in die Näpfe der Messtrommel eingebracht. Dort werden sie mit einem definierten Druck zusammengepresst, um die erforderliche Dichte des Teigs sicherzustellen. Von der Messtrommel werden die Teiglinge über ein internes Band in die Rundwirkeinrichtung transportiert. Durch Wälzbewegungen werden die Teiglinge analog zum Rollen des Teigs zwischen den Händen eines Bäckers rundgewirkt und zuletzt leicht plattgedrückt, um unerwünschtes Wegrollen bei den Nachfolgeprozessen zu verhindern.

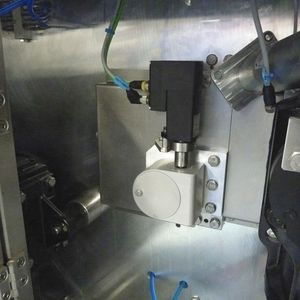

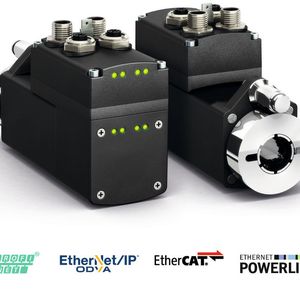

Die Besonderheit der Teigteil- und Wirkmaschine liegt in der Möglichkeit, die Krafteinleitung individuell zu parametrieren. So fließt die präzise Kontrolle der Anpresskraft unmittelbar in die Qualität des Endprodukts ein. Übermäßiger Druck würde den Teig „stressen“ und führt mithin zu unerwünschten Backergebnissen. Der korrekte Anpressdruck wird einerseits durch die Wiederholgenauigkeit der Positionierung und andererseits durch das hinreichend große Drehmoment bei gleichzeitig möglichst geringem Platzbedarf erzielt. Die Siko-Stellantriebe vereinen trotz der kleinen Einbaugröße Motorsteuerung, Absolutwertgeber, Leistungselektronik, Getriebe und Buskommunikation. Dadurch wird es möglich, die Achsposition direkt an der Welle abzutasten, wodurch sich eine deutlich höhere Präzision als in Lösungen mit externem Getriebe erreichen lässt. Mit den Siko-Antrieben lassen sich Genauigkeiten von einem halben Grad erreichen. Pro Umdrehung beträgt die Auflösung 720 Inkremente.
