M12-Steckverbinder Steckverbinder in S- und T-Codierung für Leistungsübertragung

Redakteur: Gudrun Zehrer

Die Power Steckverbinder in S- und T-Codierung sind nach DIN EN 61076-2-111 für Anwendungen wie Motoren und Antriebe und zur Energieversorgung von Wechsel- und Gleichspannungsverbrauchern ausgelegt.

Anbieter zum Thema

Die Power Steckverbinder in S- und T-Codierung sind optimal für Leistungsübertragung geeignet. Hier im Bild die T-codierten Steckverbinder zur Gleichspannungsversorgung bis 63 VDC/12 A.
Die Power Steckverbinder in S- und T-Codierung sind optimal für Leistungsübertragung geeignet. Hier im Bild die T-codierten Steckverbinder zur Gleichspannungsversorgung bis 63 VDC/12 A.
(Bild: Binder)

Die S-codierten Steckverbinder der Serie 814 sind für den Einsatz in Wechselspannungsversorgungen bis 630 VAC entwickelt. Sie besitzen einen PE-Anschluss und können in der zwei- oder dreiphasigen Ausführung Leistungen von bis zu 7,5 kW übertragen. Die Power Steckverbinder der Serie 814 sind somit für Anwendungen wie AC-Motoren und -Antriebe, Motorschalter und Frequenzumrichter geeignet.

Die T-codierten Steckverbinder der Serie 813 sind für die Gleichspannungsversorgung bis 63 VDC/12 A bestimmt und eignen sich als Stromsteckverbinder für Feldbus-Ethernet Anwendungen, beispielsweise Profinet. Auch für die Versorgung von DC-Motoren und -Antrieben oder anderen leistungshungrigen Komponenten bis zu 750 W können diese Power Steckverbinder verwendet werden.

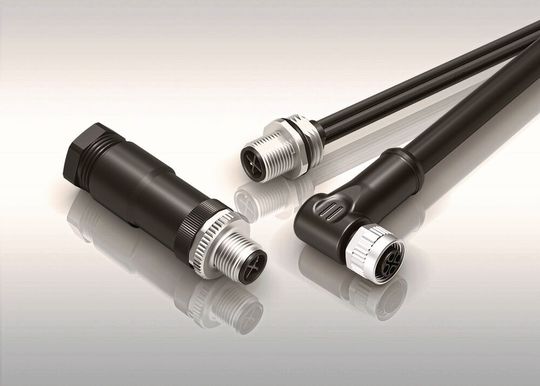

Die S-codierten Steckverbinder der Serie 814 wurden für den Einsatz in Wechselspannungsversorgungen bis 630 VAC entwickelt.
Die S-codierten Steckverbinder der Serie 814 wurden für den Einsatz in Wechselspannungsversorgungen bis 630 VAC entwickelt.
(Bild: Binder)

Die Steckverbinder der Serie 813 haben vier vergoldete Kontakte, während die Stecker der Serie 814 mit zwei und drei vergoldeten Kontakten und einem voreilenden PE-Kontakt ausgestattet sind. Erhältlich sind sowohl gerade als auch gewinkelte Versionen.

Die Kabelsteckverbinder beider Baureihen sind mit einer standardmäßigen M12-Verriegelung ausgestattet, erfüllen die Voraussetzungen der Schutzarten IP67 und IP68 und sind für mehr als 100 Steckzyklen ausgelegt. Der Betriebstemperaturbereich erstreckt sich von -25 °C bis 85 °C.

Beide Serien beinhalten konfektionierbare und vorkonfektionierte umspritzte Kabelsteckverbinder und -dosen. Für den Geräteeinbau stehen Rund- und Viereckgehäuse aus Metall und Kunststoff zur Verfügung, die von vorne oder von hinten verschraubbar sind. Die Produkte sind selbstanschließbar, aber auch mit bereits angeschlossen Litzen verfügbar.
