USB-Digital-Speicher-Oszilloskop 2-Kanal Digital-Speicher-Oszilloskope für USB bis zu 200 MHz

| Redakteur: Gudrun Zehrer

Mit der Einführung der USB-5800 Serie stellt Advantech auch zwei neue USB Oszilloskope vor. Das neue USB-DSO1 und USB-DSO2 sind 2-Kanal-Digital-Speicher-Oszilloskope für USB, die eine Bandbreite von 200 MHz und 1 GS/s Abtastrate besitzen. Der wesentliche Unterschied ist die Auflösung, die beim 8 Bit beim USB-DSO1 und 16 Bit beim USB-DSO2 beträgt.

Firmen zum Thema

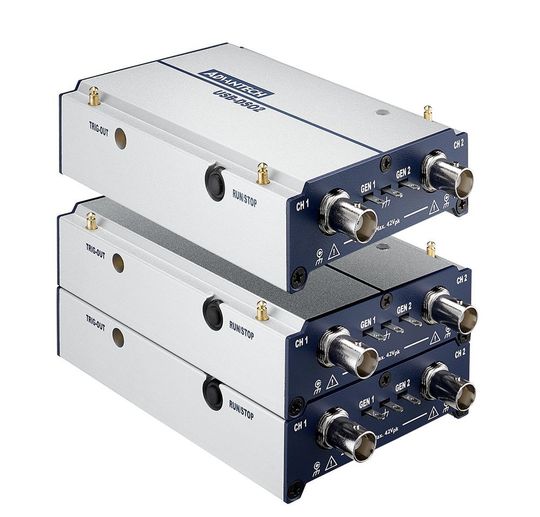

(Bild: AMC - Analytik & Messtechnik )

Die Bauform ermöglicht das Stapeln der Geräte und somit auch die Verwendung von bis zu 12 Kanälen (sechs Geräte) für eine Anwendung. Diese werden jeweils über den Triggerausgang und Triggereingang der Geräte verbunden.

Zu den wichtigen Features zählen: 200 MHz Bandbreite; USB 2.0 Anschluss; stabelbar bis zu 12 Kanäle (6 Module= 1 Master + 5 Slave Module); 2 Funktionsgeneratoren (0V bis 2,5V bis 1 MΩ Ladung) für Sinus, Quadrat, Puls, Dreieck, Rampe, DC; unterstützt Trigger und FFT Funktion; Zubehör: USB 2.0 Kabel, Stack Kabel und 2x 250MHz Probe

USB-DSO-Geräte für verschiedene Bandbreiten

Die USB-DSO-Geräte erlauben die Verwendung von verschiedenen Bandbreiten sowie Speichertiefen:

  • USB-DSO1 Bandbreite: 1 GS/s @ 1 Kanal; 500 MS/s @ 2 Kanal
  • USB-DSO1 Speichertiefe: 8 Bit, 128MS/Kanal @1 Kanal; 64MS/Kanal @ 2 Kanal
  • USB-DSO2 Bandbreite: 8 Bit - 1 GS/s @ 1 Kanal, 500 MS/s @ 2 Kanal; 12 Bit - 500 MS/s @ 1 Kanal, 250 MS/s @ 2 Kanal; 14/15 Bit - 100 MS/s @ 2 Kanal; 16 Bit - 100 MS/s @ 1 Kanal
  • USB-DSO2 Speichertiefe: 8 Bit - 128MS/ Kanal @1 Kanal; 64MS/ Kanal @2 Kanal; 12/14/15/16 Bit - 32MS/ Kanal

Daten über PC oder Notebook verfügbar

Die Datenanalyse erfolgt über eine im Lieferumfang befindliche Software, die für Windows XP/7/8/10 geeignet ist. Somit steht einer Verwendung auf einen normalen PC oder Notebook nichts im Wege. Somit eignet sich die Serie besonders für Techniker im mobilen Einsatz, aber auch für die Entwicklung, Ausbildung, Fehlersuche und Reparatur. Angebote und weitere Informationen zu dem USB-DSO sind bei AMC - Analytik & Messtechnik Chemnitz einzuholen.
