Energiespeichersystem Aktive Energiespeicher einfach auswählen und auslegen

Auslegungsaufgaben für elektrische Antriebstechnik sind komplex – vor allem, wenn ein Energiemanagementsystem ergänzt wird. Mit Hilfe eines Engineeringprogramms können diese einfach ausgelegt und optimiert werden. Das gilt nun auch für die dynamischen Energiespeichersysteme der Michael Koch GmbH.

Anbieter zum Thema

elektrotechnik

Janitza electronics GmbH

FAULHABER Antriebssysteme

SMC Deutschland GmbH

Michael Koch GmbH

Vor gut zehn Jahren begann Christian Vardin, Präsident der Control-Eng Corporation, sein Unternehmertum mit einem Startup in Kanada. Sein Ziel war es, ein Engineeringprogramm zu erstellen, das ein einfaches Handling von Auslegungsaufgaben im Bereich der elektrischen Antriebstechnik ermöglicht. Und dabei mechanische Anforderungen in Komplettlösungen umsetzt sowie umfassend die elektrischen Energieflüsse im Antriebssystem berücksichtigt. Heute ist sein Programm Servosoft in der Branche der elektrischen Antriebstechnik als Dimensionierungswerkzeug anerkannt. Und das nicht nur in Nordamerika, sondern mit seinen diversen Formaten und individualisierten Kundenprodukten auf allen Kontinenten mit Europa als Schwerpunkt.

Bildergalerie

Bildergalerie mit 8 Bildern

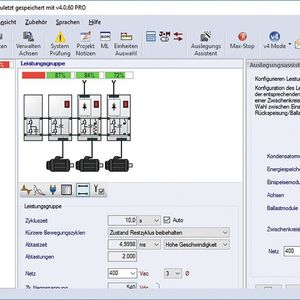

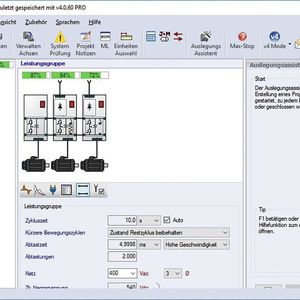

Ausgeklügelte Algorithmen helfen nicht nur bei der Berechnung und Auswahl der elektromechanischen Antriebskomponenten und der Antriebselektronik, sondern verhelfen zu Simulationen auf Knopfdruck. Dabei kann der Nutzer jederzeit eingreifen, sofern er sich nicht auf die Optimierungsfunktion des Programms verlassen möchte. Gleichzeitig liefert die Software Servosoft eine ausführliche Datenbank von über 125.000 antriebstechnischen Produkten, aus der die konkrete antriebstechnische Lösung zusammengestellt wird. Nach dem Motto „von der Last bis zum Stecker“ modelliert das Programm alle Servosystem-Komponenten, die mechanischen genauso wie die elektrischen. Konkret bedeutet dies die Auswahl rotatorischer oder linearer Servomotoren, die passenden Getriebe und Kupplungen, Zahnstangenantriebe, lineare Aktuatoren bis hin zu Servopumpen in der Mechanik. Auf der elektrischen Seite sind es Drive Controller (ganz gleich ob Servoregler oder Frequenzumrichter), Netzteile, Bremsgeräte, Kondensatormodule, Kabel, Sicherungen, Schütze sowie eben die Elektromotoren verschiedenster Ausprägungen. In der Version v4 von Servosoft kommen noch weitere Produkte hinzu: Die dynamischen Energiespeichersysteme der Michael Koch GmbH. Hierfür stellt das Programm neue Auslegungsroutinen zur Verfügung, um das zuvor ermittelte Antriebssystem optimiert durch Energiespeicherlösungen zu vervollständigen.

Berechnung, Auswahl und Simulation der Energiespeicherlösungen sind eine von mehreren Neuerungen, die Servosoft v4 gegenüber der Vorgängerversion v3 mitbringt. „Wir sind stolz darauf, dass nach unseren sicheren Bremswiderständen nun auch unsere dynamischen Energiespeicher mit Servosoft ausgelegt werden können“, sagt Michael Koch, Geschäftsführender Gesellschafter der Michael Koch GmbH. Diese Aussage gilt beinahe für das gesamte Produktspektrum, das mittlerweile mehrere wichtige Energiethemen der elektrischen Antriebstechnik abdeckt. Vom klassischen Ansatz der Zwischenspeicherung der anfallenden Bremsenergie als Ersatz des Bremswiderstands und zur Erhöhung der Energieeffizienz des Antriebssystems bis zur Reduzierung von Leistungs- bzw. Lastspitzen im Netz erfüllen die Geräte entscheidende Aufgaben. „Unsere Geräte managen aktiv die elektrische Energie im Herzen des Antriebes, im Gleichstromzwischenkreis. Da spielt es keine Rolle, wie viele Achsen der Zwischenkreis versorgt“, erklärt Michael Koch.

Gleichstromnetz

Flexibler Energie-Manager beruhigt Netz und Nerven

Bis zu 30 Prozent elektrische Energie einsparen

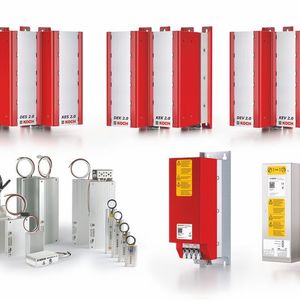

Für die netzunabhängige Pufferung von generatorischer Energie, also von Bremsenergie stehen Geräte zur Verfügung, die von einem Kilojoule bis mehreren Megajoule kurzzeitig aufnehmen und abgeben können. Die Systeme von Koch verarbeiten Leistungen bis über 100 Kilowatt. Je nach Konstellation des Antriebssystems führt der Einsatz der Geräte von Koch in aktuellen Serienmaschinen zu Einsparungen elektrischer Energie von 30 Prozent. Je kürzer die Zyklen und je mehr Betriebsstunden pro Jahr, desto schneller sind die Systeme von Koch amortisiert. Zudem kann manche Maschine durch einen ruhigen Spannungsverlauf im Gleichstromzwischenkreis in gleicher Zeit deutlich schneller laufen und dadurch mehr produzieren. Die Produktivitätsgewinne reduzieren dann die Amortisationszeit. Gleichzeitig verringern sich die negativen Rückwirkungen der pulsierenden Maschine. Kurzzeitige Lastspitzen von Antrieben, die der Arbeitszyklus der Maschine mit sich bringt, führen zu hohen Aufwänden in der Infrastruktur, denn die muss im Stande sein, den für die Lastspitze notwendigen Strom auch tragen zu können. Kabel, Anschlüsse, Schütze – dies sind nur drei Beispiele, die direkt betroffen sind. Mit den dynamischen Energiespeichergeräten von Koch können Lastspitzen ausgeglichen werden, ohne das Netz zu belasten. Die durchschnittliche Lastaufnahme kann je nach Maschinenzyklus um ein Vielfaches reduziert werden.
