Echtzeitanalyse

Echtzeit-Ethernet-Kommunikation komfortabel analysieren

| Redakteur: Gudrun Zehrer

Zur Überwachung und Analyse eines Echtzeit-Ethernet Varan-Bus-Netzwerkes bietet Sigmatek den Varan Analyzer VA 011 im S-Dias-Format. Er erfasst alle realtime Prozesswerte lückenlos und zyklusgenau direkt an der Maschine.

Firmen zum Thema

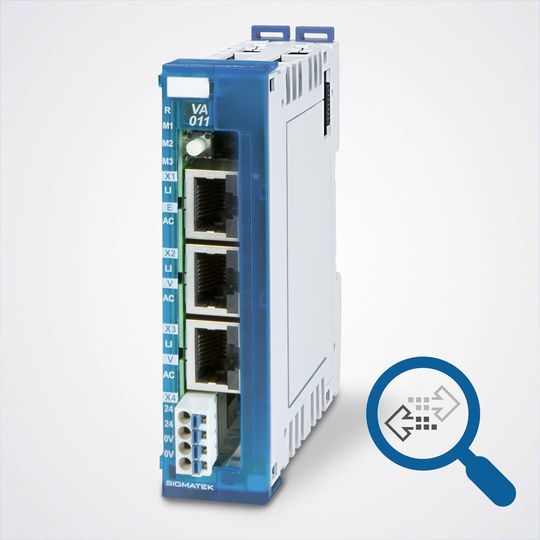

Varan-Echtzeitanalyse mit dem VA 011. Der Varan Analyzer VA 011 ist 25 mm breit, 104 mm hoch und 72 mm tief.
Varan-Echtzeitanalyse mit dem VA 011. Der Varan Analyzer VA 011 ist 25 mm breit, 104 mm hoch und 72 mm tief.
(Bild: Sigmatek)

Das VA 011 stellt alle Kommunikationsereignisse in harter Echtzeit umfassend dar: Wichtige Daten wie z.B. Prozesswerte, Netzwerkauslastung, Telegramm-Jitter, Zyklus- und Durchlaufzeit können ohne Rückwirkung auf Netzwerk oder SPS erfasst werden. Die Daten werden über einen Gigabit Ethernet Port ausgegeben. Damit sind eventuelle Verbindungsunterbrüche im industriellen Ethernet-Netzwerk sofort sichtbar. Fehler können schnell aufgezeigt und behoben werden.

Der Varan-Analyzer kann im laufenden Betrieb an einem freien Varan-Port angeschossen werden. Falls kein Port mehr zur Verfügung steht, ist es möglich, eine bestehende Varan-Bus Verbindung aufzutrennen und den Analyzer einzufügen.

Das Varan Servicetool bietet umfangreiche Analysefunktionen – so können alle Daten im Moment der Kommunikation analysiert, bewertet und weiter bearbeitet werden. Dies ermöglicht eine präzise Aussage über die Qualität des Netzwerkes und der projektierten Zyklen. Das VA 011 lässt sich auch mit anderen Analyseprogrammen wie Wireshark verbinden.

SPS: Halle 7, Stand 270
