Engineering-Software

Eine E-CAD-Plattform für alle

| Redakteur: Ines Stotz

Mit der WSCAD Suite entwickeln und planen E-CAD-Anwender gewerkeübergreifend auf einer Plattform und mit denselben Daten.
Mit der WSCAD Suite entwickeln und planen E-CAD-Anwender gewerkeübergreifend auf einer Plattform und mit denselben Daten. (Bild: WSCAD)

Schaltschrankbauer, Gebäudeautomatisierer und Entwickler von Maschinen und Industrieanlagen haben eines gemeinsam: Sie brauchen eine effiziente Planungssoftware. Möglichst eine die Zeit spart, Missverständnisse vermeidet und die Qualität der Projekte erhöht.

Die modular aufgebaute und skalierbare E-CAD-Lösung von WSCAD zum Beispiel erfüllt die Anforderungen großer Unternehmen ebenso wie sie die täglichen Aufgaben in mittelständischen Planungsbüros und von selbstständigen Ingenieuren unterstützt. Sie vereint die sechs Disziplinen Elektrotechnik, Schaltschrankbau, Verfahrens- und Fluidtechnik, Gebäudeautomation und Elektroinstallation auf einer Plattform mit zentraler Datenbank. Mehrsprachigkeit, ausgeklügelte Benutzerrechte und Projektverwaltung ermöglichen ein räumliches und disziplinübergreifendes Arbeiten unterschiedlicher Gewerke im gleichen Projekt.

Gebäudeautomation und Elektroinstallation in einem Zug

Klassisch starten Gebäudeautomatisierer ein Projekt, indem sie Anlagen- und Regelschemen mithilfe der Disziplin Building Automation erstellen. Die Funktionslisten sind gemäß der Richtlinien VDI 3814 und 3813 für die gesamte Gebäudeautomation aufgebaut. Hardware- und Software-Datenpunkte können analoge Messwerte eines Temperaturfühlers oder die Temperaturvorgabe einer Steuerung sein. Alle im Schema platzierten Symbole werden mit konkreten Produkten und dazugehörigen Herstellerdaten hinterlegt – was wiederum Grundlage für die Material- und Stücklisten ist und der Materialbeschaffung und Preisermittlung dient. Die in WSCAD mitgelieferte umfangreiche lokale Datenbank enthält bereits viele Symbole und Artikeldaten. Über 1,2 Millionen aktuell gepflegte Datensätze von mehr als 140 Herstellern gibt es in der E-CAD-Bibliothek wscaduniverse.com: im WSCAD- und Eplan-Format, mit schnellen Such- und Filterfunktionen – und: kostenlos!

Nächster Halt: Elektroinstallationsplan. Die in den Anlagen- und Regelschemen geplanten Feldgeräte werden in Grundrisse gezeichnet und mit den bereits erfassten Symbolen verknüpft. Die meist von Planungsbüros als PDF- oder DWG-Dateien gelieferten Grundrisspläne lassen sich maßstabsgerecht einlesen. Feldgeräte, wie beispielsweise Raumtemperaturfühler oder das Stellventil eines Heizkörpers, werden mit den bereits erfassten Symbolen verknüpft. In den Schematas mit Nummern angelegte Kabel bilden die Grundlage für Kabel-Listen, mit denen Elektroinstallateure später arbeiten. Dank der zentralen Datenbank stehen einmal angelegte Kabel oder mit Herstellerdaten versehene Symbole und Komponenten im gesamten Workflow zur Verfügung – beispielsweise für Stromlaufpläne oder für den Schaltschrankaufbau. Eine Änderung, ob manuell oder per Makrotausch, wird verlustfrei in allen anderen Disziplinen mitgezogen.

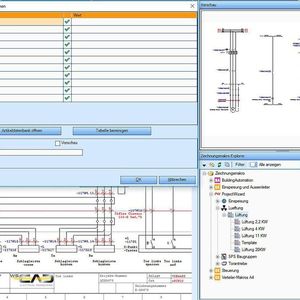

Dem Elektroinstallationsplan folgt der Fluid- und Stromlaufplan. Weil es sich um dieselben Symbole handelt, sind auch dort sofort alle Daten für Fühler, Klappen, Ventile, Pumpen oder Motoren vorhanden. Die Verwendung von Makros und Makrovarianten beschleunigen die Konstruktionsarbeit zusätzlich. Auf Knopfdruck generiert die WSCAD-Software aus den gezeichneten Schemen alle erforderlichen Listen für die gesamte Projektdokumentation. Individuelle Listen wie Motorprüflisten, Messprotokolle oder SPS-Belegungslisten sind möglich, Funktionstexte kommen aus der Datenbank und müssen nicht mehr manuell geschrieben werden.
