Kommunikationsschnittstellen Für serielle Kommunikation

| Redakteur: Gudrun Zehrer

Die seriellen Kommunikationsmodule von Kunbus sind eine industrielle Lösung zur Anbindung von Sensoren und Aktoren an verschiedene serielle Netzwerke. Einstellbare Modi sind RS232, RS422 und RS485. Die Serie der Kommunikationsmodule gibt es in zwei Ausführungen.

Firma zum Thema

(Kunbus)

Die Kommunikations-Schnittstelle IC RSX bietet applikationsseitig eine Modbus-RTU und eine Schieberegisterschnittstelle. Die DIL32-Aufsteckplatine ist 45 mm x 25 mm groß. Das Umschalten zwischen RS232, RS484 und RS422 erfolgt wahlweise über die Config-Debug Schnittstelle, über Modbus RTU oder über Schieberegister.Das Gleiche gilt für das Einstellen der Node-Adresse und der Baudrate. Die galvanische Trennung zwischen Bus und Applikation beträgt 1,5 kV, die Spannungsversorgung beträgt dabei wahlweise 3,3 V oder 5 V.

Sensoren und Aktoren an Netzwerk anbinden

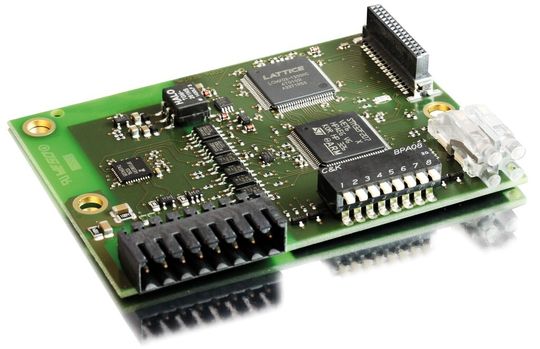

Die Kommunikations-Schnittstelle COM RSX hat zusätzlich auch noch eine Dual Port RAM Schnittstelle, um auf einfach Art und Weise einen Aktor oder Sensor anzubinden. Hardwaretechnisch wird dies über einen 32-poligen SMC-Steckverbinder realisiert, der eine Verbindung zur Applikation durch einfaches Aufstecken auf die Steuerungsplatine oder mit einem Kabel ermöglicht. Das Einstellen des RS Modus, der Node-Adresse und der Baudrate erfolgt über einen DIP-Schalter bzw. über die Config-Debug Schnittstelle.

Ein 8-poliger Leiterplattensteckverbinder mit Federkraftklemme dient als Schnittstelle zum seriellen Netzwerk. Mit einem Außenmaß von 85 mm x 65 mm ist das Modul platzsparend. Die galvanische Trennung zwischen Bus und Applikation beträgt 1,5 kV, die Spannungsversorgung beträgt dabei 3,3 V.

Kunbus-Scripter

Als Besonderheit verfügen beide Varianten applikationsseitig über den Kunbus-Scripter. Dieser Protokollskripter ermöglicht es, Nutzdaten über eine serielle Schnittstelle in einem beliebigen Protokoll (frei programmierbar) auszutauschen.
