Maschinenvisualisierungen Historische Maschinendaten einfach und flexibel dargestellt

| Redakteur: Gudrun Zehrer

Transparenter Maschinenbetrieb: Das Visualisierungselement Online-Chart-HDA aus dem Softwarepaket Mapp View von B&R ermöglicht eine einfache und flexible Darstellung von historischen Daten.

Firmen zum Thema

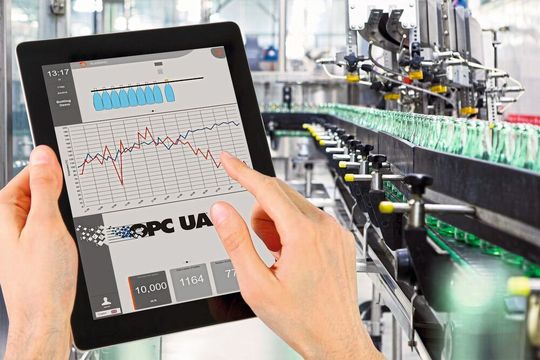

Mit dem Visualisierungselement Online-Chart-HDA bekommt der Nutzer einen transparenten Einblick in das Verhalten seiner Maschine.
Mit dem Visualisierungselement Online-Chart-HDA bekommt der Nutzer einen transparenten Einblick in das Verhalten seiner Maschine.
(Bild: B&R)

Historische Daten beliebiger Prozessvariablen lassen sich nun einfach in Maschinenvisualisierungen darstellen. Der Maschinenbediener kann die Prozessabläufe permanent überwachen und optimieren. Durch eine übersichtliche Darstellung werden Unregelmäßigkeiten im Betrieb frühzeitig erkannt und so der Instandhaltungsaufwand minimiert.

Maschinendaten direkt aus dem Prozess erfasst

Mit dem Visualisierungselement Online-Chart-HDA aus dem Softwarepaket Mapp View bekommt der Nutzer einen transparenten Einblick in das Verhalten seiner Maschine. Maschinendaten werden über die Steuerung direkt aus dem Prozess erfasst. Die Daten werden permanent aufgezeichnet und dem Widget automatisch zur Verfügung gestellt.

Die Lösung basiert auf dem Standard OPC UA. Maschinendaten werden von einem OPC-UA-Server abgerufen und anhand einer standardisierten Schnittstelle in der Visualisierung dargestellt. Dadurch kann das Widget Daten von jedem beliebigen Gerät nutzen, das über einen OPC-UA-Server verfügt. Abtastzeit, Puffergröße und alle anderen Einstellungen werden im Server konfiguriert.

Mit dem Softwarepaket Mapp View kann jeder Automatisierungstechniker ohne großen Aufwand übersichtliche Web-Visualisierungsseiten gestalten, so B&R. Moderne HTML5-Visualisierungen werden mit vorgefertigten Widgets erstellt. Der Benutzer zieht das Online-Chart-HDA-Widget auf die gewünschte Visualisierungsseite und parametriert es nach Bedarf. Multi-Touch-Gesten wie Zoomen oder Wischen ermöglichen ein intuitives Bedienerlebnis im Widget.
