Elektronik-Stromwandler Kompakter Messumformer für AC-Strom

Redakteur: Gudrun Zehrer

Der mit nur 50 x 36 x 56 mm sehr kompakte Stromwandler STWA2AH von Ziehl wandelt Wechselströme 0 bis 20 / 0 bis 100 A (umschaltbar) um in ein Standardsignal DC 4 bis 20 mA. Er ermöglicht damit die Erfassung des Ist-Wertes eines Wechselstromes.

Anbieter zum Thema

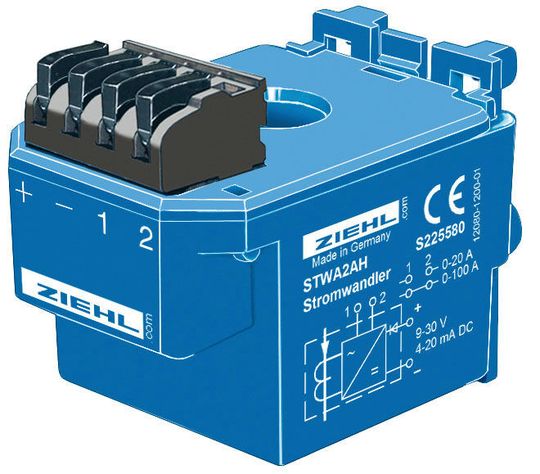

(Bild: Ziehl)

Das Ausgangssignal lässt sich durch Baugruppen mit Analogeingängen DC 4...20 mA einfach auswerten. Wird der Leiter mehrfach durch den Wandler geschleift, so lassen sich auch kleinere Ströme überwachen. Für die Erfassung beliebig großer Ströme wird der STWA2AH einfach in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A geschleift. Die Befestigung erfolgt auf einer Hutschiene oder mit zwei Schrauben, die Kontaktierung über steckbare Federzugklemmen.
