Leiterplattenkühlkörper Leiterplattenkühlkörper für Einrast-Transistorhaltefedern

Redakteur: Gudrun Zehrer

Für die gezielte Entwärmung von elektronischen Leistungshalbleitern auf der Leiterkarte bieten sogenannte Leiterplattenkühlkörper aus thermischer und montagetechnischer Sicht passende Lösungsmöglichkeiten. Um den thermischen Leistungsdaten der heutigen Bauteile gerecht zu werden, erweitert Fischer Elektronik ihr umfangreiches Produktportfolio um weitere Leiterplattenkühlkörper für Einrast-Transistorhaltefedern.

Firma zum Thema

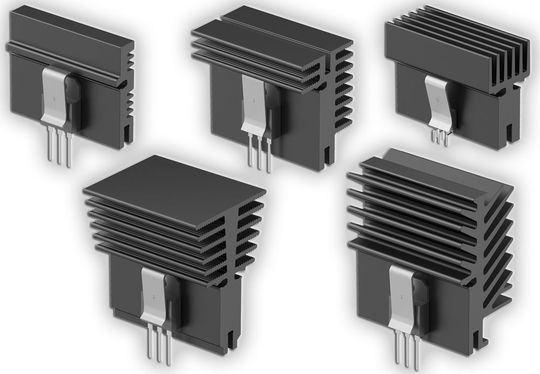

Die universellen Einrast-Transistorhaltefedern in Verbindung mit dem auf die abzuführende Verlustleistung angepassten Kühlkörper für die Leiterkartenmontage erlauben eine sichere und schnelle Montage fast aller Arten und Größen von Transistorgehäuseformen, wie TO 220, TO 218, TO 247 etc., diverse SIP-Multiwatt als auch lochlose MAX-Typen. Kundenspezifische Lösungen und Kühlkörpergeometrien sind realisierbar.
Die universellen Einrast-Transistorhaltefedern in Verbindung mit dem auf die abzuführende Verlustleistung angepassten Kühlkörper für die Leiterkartenmontage erlauben eine sichere und schnelle Montage fast aller Arten und Größen von Transistorgehäuseformen, wie TO 220, TO 218, TO 247 etc., diverse SIP-Multiwatt als auch lochlose MAX-Typen. Kundenspezifische Lösungen und Kühlkörpergeometrien sind realisierbar.
(Bild: Fischer Elektronik)

Die verschiedenartigen Geometrien der Leiterplattenkühlkörper enthalten auf der Unterseite einen im Strangpressverfahren bereits integrierten Gewindekanal, worüber der einzelne Kühlkörper jeweils mit der Leiterkarte verschraubt bzw. befestigt werden kann.

Vereinfachung der Transistormontage

Die Vereinfachung der Transistormontage wird bei den verschiedenartigen Leiterplattenkühlkörpern für Einrast-Transistorhaltefedern mittels einer speziellen im Kühlkörper integrierten Nutgeometrie und speziellen Einrast-Transistorhaltefedern aus Edelstahl gewährleistet.

Optimaler Wärmeübergang zwischen Bauteil und Kühlköpermontagefläche

Diese können per Clipfunktion direkt in die Nut unverlierbar eingerastet werden und gewährleisten darüber hinaus einen optimalen Wärmeübergang zwischen dem Bauteil und der Kühlkörpermontagefläche. Einmal eingerastet hält die Feder unverrückbar in ihrer Position und fixiert mit hohem Anpressdruck den Transistor auf der Montagefläche.
