Automatisierungsportfolio Mittelspannungsfrequenzumrichter, Softstarter und Kompaktleistungsschalter

| Redakteur: Gudrun Zehrer

WEG setzt auf der diesjährigen SPS IPC Drives in Nürnberg den Ausbau des Automatisierungsprogramms in Europa mit zahlreichen Produktneuheiten fort. So präsentiert WEG den Softstarter SSW900, den Mittelspannungs-Umrichter MVW3000 sowie die komplett aufgefrischte und um drei Baugrößen erweiterte Kompaktleistungsschalter-Reihe DWB. Darüber hinaus zeigt das WEG-Tochterunternehmen Antriebstechnik Katt Hessen die neuen wassergekühlten Motoren der Baureihe K1W, die besonders kompakt, robust und kosteneffizient sind.

Firma zum Thema

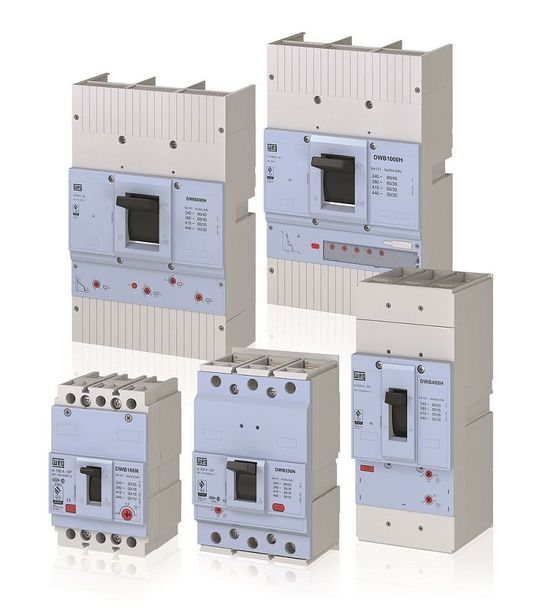

Die Kompaktleistungsschalter der DWB-Serie in neuem Design.
Die Kompaktleistungsschalter der DWB-Serie in neuem Design.
(Bild: WEG)

„Sowohl mit dem Softstarter SSW900 als auch mit dem System-Umrichter MVW3000 können wir in Europa neue Zielgruppen ansprechen. Ersterer erweitert unser Portfolio in einem Bereich, in dem wir hier bislang noch nicht sehr aktiv waren und letzterer öffnet uns die Tür zu Mittelspannungsanwendungen, die in Europa sehr gefragt sind“, erklärt Johannes Schwenger, Leiter Produktmanagement Antriebssysteme Niederspannung und Mittelspannung Europa bei WEG. „Wir kommen dem Ziel, als globaler Lösungsanbieter der Antriebstechnik in Europa auch im Bereich Automatisierung Komplettanbieter zu sein, jedes Jahr ein Stückchen näher.“

Softstarter mit integrierter SPS als High-End-Geräte

Der kompakte Softstarter SSW900, der die bisherige Starterreihe SSW07 ablösen wird, wurde für die industrielle und gewerbliche Nutzung entwickelt und deckt Ausgangsströme von 10 A bis 412 A in dem Weitspannungsbereich 220 - 575V 3AC ab. Als leistungsstarke High-End-Geräte mit integrierter SPS bieten sie vollständig programmierbare Verfahren zur Regelung von Asynchronmotoren und komplett flexible Drehmoment-Steuerung. Aufgrund des integrierten Bypass-Schützes sorgen die Softstarter für eine verlängerte Lebensdauer, optimierte Raumnutzung und verringerte Wärmeabgabe im Schaltschrank. Die neue Benutzeroberfläche erleichtert die Bedienung und erlaubt es dem Anwender, einfach und schnell Programmanpassungen vorzunehmen. Der SSW900 eignet sich für eine große Bandbreite an Anwendungen, darunter Lüfter/Entlüftungsventilatoren, Axial- und Kreisel- und Dosierpumpen, Rührmaschinen und Mischer, Förderbänder, Extruder, Trockner und Industrieöfen, Drehtische sowie Kugel- und Hammermühlen.

Bildergalerie

Umrichterserie als Schaltschrank integriertes Komplettsystem

Außerdem präsentiert WEG seine Umrichterserie MVW3000 für Spannungen von 2.3 kV bis 8 kV und Leistungen von 280 kW bis 2400 kW – im ersten Entwicklungsschritt. Höhere Spannungen und Leistungen sind auf Anfrage auch jetzt schon möglich. Diese Gerätebaureihe ist in Multileveltechnologie mit kaskadierten H-Brücken (CHB) ausgeführt. Die Multilevel-Topologie basiert auf einer Reihenschaltung aus 3 bis 10 (ausgangsspannungsabhängig) Niederspannungsleistungsteilen 690 V mit IGBT Ausgangswechselrichterbrücke in H-Schaltung. Diese macht es möglich, unter Verwendung von bewährten Standard-Niederspannungskomponenten (Dioden, IGBT’S und Kunststofffolienkondensator) auf kosteneffiziente Weise Ausgangsspannungspegel im Mittelspannungsbereich zu erreichen.

Das Besondere: Der MVW3000 kommt als Schaltschrank integriertes Komplettsystem mit Mittelspannungs-Trennschalter, Sicherungen, Multilevel-Einspeisetransformator und Frequenzumrichter auf den Markt.

Kompaktleistungsschalter für Ausgangsströme von 800 A bis 1600 A

Darüber hinaus erweitert WEG die Kompaktleistungsschalterserie DWB (MCCB) um drei zusätzliche Baugrößen für Ausgangsströme von 800 A bis 1600 A, sodass diese Produktfamilie nun, über 6 Baugrößen verteilt, einen Strombereich von 16 A bis 1600 A abdeckt.

Schutz für Energieverteilungen, Motoren und Generatoren

Im Zuge der Erweiterung erhielt die gesamte Baureihe auch ein neues Gehäuse-Design mit umfangreichem einheitlichem Zubehör sowie permanenter Laser-Beschriftung für den industriellen Einsatz. Die Kompaktleistungsschalter der DWB-Serie sollen flexiblen, zuverlässigen Schutz für Energieverteilungen, Motoren und Generatoren bei Anwendungen in der Industrie und im Gewerbe, insbesondere auch im Schaltschrankbau bieten.

Leistungsstarke Motoren mit geringem Einbauvolumen

Mit der Motorenbaureihe K1W kommt Antriebstechnik Katt Hessen der Forderung aus verschiedenen Bereichen des Maschinenbaus nach leistungsstarken Motoren mit geringem Einbauvolumen nach. Mit der Baureihe wurde ein Motor entwickelt, der nach Firmenangaben aufgrund seiner zahlreichen Optionen nahezu jeder Anwendung gerecht wird. Seinen Einsatz findet er, wenn eine Bauvolumen-Leistungsoptimierung gefordert wird, die auftretende Verlustwärme nicht direkt an die Umgebung abgegeben werden darf, die Umgebungsbedingungen bereits ein stark erhöhtes Temperaturniveau aufweisen oder eine Geräuschminderung gefordert ist. Die wassergekühlten Motoren decken in Baugrößen von IEC 200 bis IEC 355 Leistungen von 45 bis 710 kW ab. Sie eignen sich sowohl für Netz- als auch Umrichterbetrieb.

SPS IPC Drives: Halle 3, Stand 250
