Steuerungs- und Schaltanlagenbau Neues Schaltschranksystem lässt sich viel schneller montieren

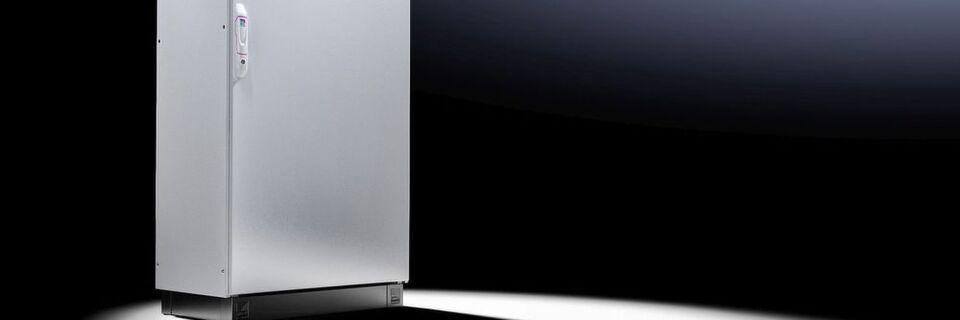

Weniger ist mehr – das ist die Philosophie des neuen VX25 Großschranksystems von Rittal. Deutlich weniger Komponenten im Vergleich zum Vorgängermodell machen den Aufbau einfacher – und viel flotter.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

FAULHABER Antriebssysteme

SMC Deutschland GmbH

Rittal GmbH & Co. KG

Grundlage des neuen Schaltschranksystems VX25 ist ein neu entwickeltes Rahmenprofil, das ein durchgängiges Rastermaß von 25 mm und volle Symmetrie aufweist. Obwohl das Rahmenprofil das gleiche Gewicht wie beim Vorgänger TS 8 hat, ist es aufgrund der Konstruktion deutlich verwindungssteifer, was wesentlich zur Stabilität des gesamten Schaltschranks beiträgt.

Der Rahmen besteht sowohl in den vertikalen als auch den horizontalen Teilen aus einem einheitlichen Profil. Die direkte Folge davon: Sämtliche Teile für den Innenausbau lassen sich sowohl an den vertikalen als auch an horizontalen Teilen des Rahmens wie im Deckenbereich und sogar im Sockel des Schaltschranks verwenden. Ein Montagerahmen, der für die Installation größerer Komponenten im Schaltschrank notwendig ist, kann nun aus deutlich weniger Schienen bestehen. Bei der gleichen Ausbaukonfiguration sinkt die Anzahl der benötigten Zubehörteile um bis zu 40 %. Die Konstruktion vereinfacht sich dadurch enorm, und gleichzeitig sinken die Kosten. Da die Anzahl der gleichen Teile beim Montagerahmen sehr hoch ist, reduziert sich außerdem der Aufwand in der Materialwirtschaft sowie bei den Lager- und Logistikkosten.

Bildergalerie

Bildergalerie mit 8 Bildern

Flexibler bei Anreihung der Schaltschränke

Da das neue Rahmenprofil im 25mm-Rastermaß jetzt auch in den horizontalen Teilen des Rahmens verwendet wird, ist der Ausbau des Schaltschranks über Schrankgrenzen hinweg extrem flexibel. So lassen sich etwa Kabelabfangschienen oder Systemchassis durchgehend über mehrere angereihte Schaltschränke hinweg montieren. Damit reduziert sich die Stückzahl der Komponenten in der Planung und auch in der Materialwirtschaft.

Die Anreihung der Schaltschränke ist ebenfalls konstruktiv verbessert. So gibt es auch weniger Anreihverbinder für alle Funktionalitäten. Die neue Anreihdichtung wird einfach aufgesteckt und sorgt dafür, dass die Schutzart des Schaltschranks bei der Anreihung erhalten bleibt. Der neue VX25 lässt sich problemlos auch an TS 8-Schaltschränke anreihen, was bei der Erweiterung von bereits installierten Anlagen sehr wichtig ist.

Mehr Platz für den Innenausbau

Das neue Rahmenprofil bietet aber noch weitere konstruktive Vorteile. So erhöht sich beispielsweise die maximale Einbautiefe durch Zubehör im Schaltschrank um 20 mm. Dieser zusätzliche Platz kann je nach eingebauten Komponenten dazu führen, dass ein Schaltschrank mit geringerer Tiefe für die Schaltanlage ausreicht. Gerade bei beengten Umgebungsbedingungen kann sich dies positiv bemerkbar machen – aber ebenso auch bei den Gesamtkosten der Anlage.

Beim Innenausbau eröffnet der VX25 zusätzliche Möglichkeiten. Da das neue Rahmenprofil von allen Seiten her zugänglich ist, entsteht auf der Rückseite des Profils eine zusätzliche Montageebene. Diese kann beispielsweise verwendet werden, um Trenn- und Schottwände sowie Abdeckungen für den Berührungsschutz direkt auf dem Rahmenprofil zu montieren.

Die Montage solcher Komponenten ist somit sehr einfach geworden. Auf diese Weise bleibt im Schaltschrank mehr Platz für den Einbau elektrotechnischer Komponenten. Auch dies kann dazu führen, dass die gesamte Schaltanlage kompakter ausgelegt werden kann. Dabei sind die Abmessungen der Montageplatten gleich geblieben. Aufbauplanungen, die für eine auf dem TS 8 basierende Schaltanlage bereits erstellt wurden, können problemlos weiterverwendet werden.

Clevere Details reduzieren den Aufwand

Bei der Entwicklung des VX25 wurde großer Wert auf Vereinfachungen gelegt, die zu einer Zeitersparnis beitragen können. Typisches Beispiel sind die neuen Türen, die sich einfach und ohne ein Werkzeug aushängen lassen. Das zusätzliche Herausschieben der Scharnierstifte kann dadurch entfallen. Ist die Tür geschlossen, verhindert die Konstruktion des Scharniers, dass sich die Tür herausheben lässt.

Die weiteren Flachteile wie Seitenwände, Rückwand oder Dachblech sind automatisch im Potentialausgleich eingebunden. Zusätzlich ist für aktive Betriebsmittel von Rittal wie Filterlüfter oder Kühlgeräte, die in oder an diese Flachteile angebaut sind, die erforderliche Schutzleiterverbindung durch die Befestigung der Flachteile bereits ausgeführt. Das heißt es sind keine zusätzlichen Erdungsbänder mehr erforderlich.

Schaltschrank 4.0

Wie der Schaltschrankbau der Zukunft aussieht

Hannover Messe 2018

Technologienetzwerk zeigt Digitalisierung im Schaltanlagenbau

Ergänzendes zum Thema

Rittal VX25

Interview mit Matthias Müller, Abteilungsleiter Produktmanagement Schaltschränke bei Rittal

Herr Müller, Rittal hat beim neuen Schrank auch einiges vom Vorgänger TS 8 übernommen. Was ist originär neu beim VX25?

Das bewährte Zwei-Ebenen-Konzept ist ebenso erhalten geblieben wie die Montageplatte und alle wesentlichen Funktions- und Anschlussmaße. Wir haben ganz bewusst nur da angesetzt, wo es unseren Kunden einen Vorteil bringt. Bewährtes haben wir weitestgehend erhalten, um unseren Kunden den Umstieg zu erleichtern. Originär neu ist, dass der Schaltschrank so tickt, wie der Kunde denkt und handelt: in Funktionen und Prozessen, das sind die großen Hebel.

Matthias Müller, Abteilungsleiter Produktmanagement Schaltschränke bei Rittal: „Der Schaltschrank tickt jetzt so, wie der Kunde denkt und handelt.“

Welche Verbesserungen stechen aus Ihrer Sicht besonders hervor?

Ein Beispiel ist die Zugänglichkeit von allen vier Seiten. Die äußere Montageebene des VX25-Rahmens lässt sich jetzt von außen bestücken, ein Riesenvorteil in der Praxis. Das betrifft locker 40 Prozent unserer Kunden. Damit lässt sich ganz schnell 30 Minuten Zeit gegenüber der konventionellen Montage einsparen. Gleiches gilt für die Möglichkeit, Montageplatten jetzt auch von hinten einzubauen. Speziell beim Einbau von hohen Gewichten ist das ein Argument, das im Schaltanlagenbau rund um den Globus einleuchtet.

Wo kann der Schaltanlagenbauer noch Zeit einsparen?

Dank des Snap-on-Griffsystems ist der Griffwechsel doppelt so schnell erledigt wie zuvor. Einmal dranhalten, zudrücken, fertig! Früher musste der Griff mit Schrauben montiert werden. Komplett sparen lässt sich die mechanische Bearbeitung der Tür bei der 180-Grad-Scharnier-Montage. Schon die Tür lässt sich wie eine Wohnungstür aus- und einhängen, wobei sie im geschlossenen Zustand automatisch gesichert ist.

Alle Flachteile des VX25 tragen einen QR-Code. Was steckt dahinter?

Zur Optimierung der Wertschöpfungskette unserer Kunden werden die Flachteile des VX25 mit einem eindeutigen QR-Code versehen. Dadurch lassen sich die Bauteile im Warenwirtschaftssystem des Kunden der jeweiligen Stücklistenposition zuordnen. Dadurch können die Flachteile über den kompletten Workflow getrackt, den korrekten Bearbeitungsprogrammen zugeordnet und Bearbeitungszeiten erfasst werden.

Ergänzendes zum Thema

VX25 Umstellhilfe

Webbasierte Software-Tools machen die Umstellung leicht

Steuerungs- und Schaltanlagenbauer, die ihre Produktivität erhöhen und nach Industrie 4.0 ausrichten wollen, brauchen sämtliche Daten in durchgängig hochwertiger Qualität. Genau das stellt Rittal mit dem Großschranksystem VX25 entlang der Wertschöpfungskette – von der Elektroplanung über die mechanische Konstruktion bis hin zur Produktion zur Verfügung.

So lassen sich mit der VX25 Umstellhilfe (www.rittal.de/vx25umstellhilfe) jetzt Stücklisten des bisherigen Schaltschranksystems TS 8 im Handumdrehen in VX25-Stücklisten konvertieren.

TS 8-Stücklisten von Projekten, die wieder verwendet werden sollen, brauchen nur als Excel-Datei per „Drag & Drop“ in das Umstellungs-Tool geladen werden. Sind die Spalten in Excel für Artikelnummer und Anzahl ausgewählt, erhält der Nutzer mit nur einem Klick die gewünschte VX25-Stückliste. Artikel mit keiner VX25-Relevanz werden durch das Programm automatisch in der Liste angezeigt. Im Anschluss lässt sich die übersetzte Stückliste einfach herunterladen oder direkt zur Online-Bestellung in den Warenkorb legen. Über ein Suchfeld können TS 8 Artikelnummern auch einzeln eingegeben und entsprechende VX25 Artikelnummern sowie zusätzliche Produkt-Informationen schnell gefunden werden.

Im Weiteren erhalten Anlagenbauer auch Unterstützung bei der Umstellung von TS 8-basierten 3D-Schaltschrank-Layouts zu VX25 Systemtechnik in Eplan Pro Panel-Projekten. Dabei erfolgt der Austausch von TS 8 Schaltschränken und Zubehör gegen VX25 Artikel weitestgehend automatisiert. Weitere Unterstützung beim Umstieg bietet ein Selektor sowie ein System-Konfigurator sowie mit dem einfachen, kostenlosen Download von detailgetreuen, validierten CAD-Daten.

30 Minuten Arbeitszeit pro Tür einsparen

Benötigt der Anwender Scharniere, die eine Türöffnung bis zu 180° erlauben, ist beim VX25 keine zusätzliche mechanische Bearbeitung der Tür notwendig. Allein durch diese konstruktive Innovation werden rund 30 Minuten Arbeitszeit pro Tür eingespart.

Auch die neuen Türgriffe tragen zur Zeitersparnis bei: Durch die VX Komfortgriffe sind diese mit wenigen Handgriffen montiert oder demontiert. Werkzeug wird zur Montage nicht benötigt.

Beim Schließsystem stehen alle gängigen Varianten zur Verfügung. Elektronische Schließsysteme, die im Zuge verstärkter Sicherheitsbestrebungen immer häufiger zum Einsatz kommen, lassen sich auch nachträglich problemlos montieren. Eine nachträgliche mechanische Bearbeitung der Tür ist auch hier nicht notwendig, da die Durchführungen für die Leitungen schon vorgesehen sind.

* Dipl.-Ing. Michael Schell, Hauptabteilungsleiter Produktmanagement; Hans-Robert Koch, Gruppenleiter Produktkommunikation; Rittal
