3D-Anlagenbausoftware

Planung von kleinen Prozessanlagen in 3D

| Redakteur: Rebecca Näther

Oft werden kleinere Anlagen immer noch in 2D geplant. Die Anschaffung eines 3D-Systems scheint sich auf den ersten Blick nicht zu lohnen. Aber bei genauerer Betrachtung soll eine 3D-Planung Vorteile und Zeitersparnis mit sich bringen.

Firmen zum Thema

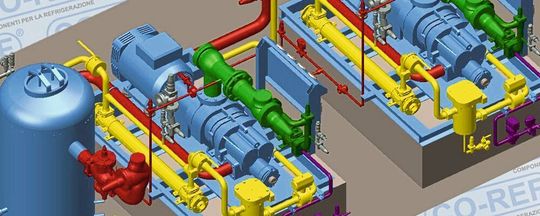

Mit der Anlagenbausoftware MPDS4 soll die Planung von Anlagen jeder Größe gelingen.
Mit der Anlagenbausoftware MPDS4 soll die Planung von Anlagen jeder Größe gelingen.
(Bild: CAD Schroer )

Im Vergleich zu ihren großen Geschwistern sind kleine Prozessanlagen vergleichsweise überschaubar. Sie bilden oft einen geschlossenen Anlagenteil, der in größere Anlagen integriert werden kann. Um Zeit zu sparen, werden diese Kleinanlagen oft nur als R&I-Planung entworfen und dann in 2D geplant. Doch auch hier sind die Erstellung einer 2D-Planung und die Abbildung der Verrohrung mit Hilfe unterschiedlicher Ansichten oft zeitintensiv und fehleranfällig.

Eine Anlagenbausoftware für kleine Projekte

Schaut man sich einige kleinere Projekte an, die teils in einen Container passen, so erscheinen diese zunächst recht übersichtlich. Doch auch bei der Planung von kleineren Anlagen bringt eine 3D-Software Vorteile mit sich. Die Positionierung erfolgt genau an der richtigen Stelle, die Rohrleitungen sind exakt eingeplant und die detaillierten Zeichnungsableitungen sind zusammen mit den Stücklisten in kurzer Zeit erstellt. Das spart auch bei kleinen Projekten Arbeitsstunden und durch die automatische Kollisionskontrolle lassen sich Fehler vermeiden.

3D Software am eigenen Projekt testen

Um 3D-Neulingen den Start in den 3D-Anlagenbau zu erleichtern, bietet der CAD-Software-Hersteller eine kostenlose Testversion seiner Anlagenbausoftware an. Diese kann in vollem Umfang an eigenen Projekten getestet werden. Dabei können Unternehmen auch auf einen 1-zu-1 Support zugreifen, der sie in den ersten Schritten mit der Software unterstützt.
