Mess-System Präzisions-Mikrometer misst mit hochauflösender CCD-Kamera

| Redakteur: Katharina Juschkat

Das Opto-Control von Micro-Epsilon ist ein Mess-System mit integrierter hochauflösender CCD-Kamera. Durch sie kann die Außenkontur eines Objektes mit absoluter Präzision gemessen werden.

Firma zum Thema

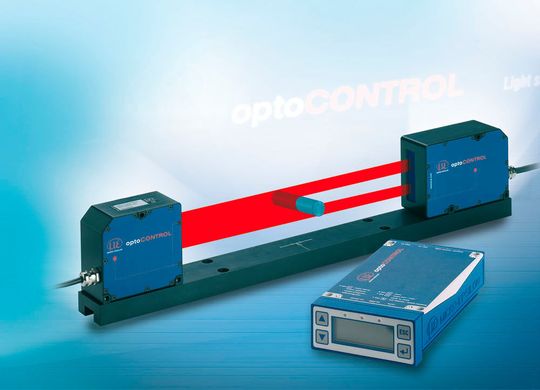

Das Opto-Control von Micro-Epsilon arbeitet mit vergrößertem Arbeitsabstand bei gleichbleibender Präzision.
Das Opto-Control von Micro-Epsilon arbeitet mit vergrößertem Arbeitsabstand bei gleichbleibender Präzision.
( Micro-Epsilon)

Das System besteht aus Lichtquelle, Empfänger und Controller. Der intelligente Controller mit Grafikdisplay steuert die Sensoreinheit und wertet sie aus. Die erhaltenen Daten werden über analoge und digitale Schnittstellen ausgegeben. Unter anderem können Kantenpositionen, Spalte zwischen zwei Messobjekten oder Außendurchmesser eines Objektes bestimmt werden.

Vergrößerter Arbeitsabstand bei gleicher Präzision

Das Mess-System wurde um wesentliche Optionen erweitert. Das hochauflösende LED-Mikrometer ist laut Hersteller flexibler einsetzbar als bisher. Sowohl der maximale Arbeitsabstand als auch der Abstand zwischen Lichtquelle und Empfänger sind bei gleichbleibender Präzision vergrößert worden. Außerdem ist für dieses Modell jetzt auch ein Kabelausgang an der Unterseite des Gerätes verfügbar.

Messungen an Objekten mit großem Durchmesser

Die Modelloptionen 209 und 210 lassen viel Freiheit in Sachen Arbeitsabstand zu. So liegt der maximale Abstand von Lichtquelle und Empfänger jetzt bei 400 (±50) mm und ist damit um 100 mm erweitert worden. Der maximale Arbeitsabstand vom Objekt zum Empfänger kann in einem Bereich von 200 (±5) mm genutzt werden und wurde damit um 50 mm ausgeweitet. Damit können Messungen an Objekten mit großem Durchmesser durchgeführt werden, z.B. kann so der Walzenspalt bei großen Walzen einfach erfasst werden. Dabei ist immer noch die hohe Präzision der Messergebnisse gegeben.

Kabelanschluss an der Unterseite

Die Modelloption 210 hat eine weitere Neuerung parat: Der Kabelanschluss ist um 90° versetzt montiert und befindet sich nicht an der Rückseite des Gerätes, sondern an der Unterseite. Damit soll sich das Modell für noch größere Abstände als bisher eignen.

Zusätzlich zu den Verbesserungen am System ist ein neues Parametrier- und Datenaufzeichnungs-Tool verfügbar. Neben den bereits bekannten Funktionen bei anderen Tools kann nun die Anzahl der Zeilen in der Protokolldatei frei gewählt werden. Des Weiteren ist die Datenreduktion separat für Snapshot und die Protokolldatei einstellbar.

Sensor + Test 2016: Halle 1, Stand 320.
