Lichttechnik im Schaltschrank

Raus aus dem Schattendasein: LED-Technik sorgt jetzt für volle Beleuchtung

| Redakteur: Ines Stotz

Mit zahlreichen Varianten bietet das LED-Leuchtenprogramm WIL von Weidmüller für jeden industriellen Einsatz eine passende Lösung.
Mit zahlreichen Varianten bietet das LED-Leuchtenprogramm WIL von Weidmüller für jeden industriellen Einsatz eine passende Lösung. (Bild: Weidmüller)

Wartungsarbeiten etwa in Schaltschränken und Revisionsschächten finden oft bei schlechter Ausleuchtung statt; die Beleuchtungstechnik stieß hier bisher an Grenzen. LED-Technik kann das jetzt ändern.

Weit hinten, hinter den Wortbergen, fern der Länder Vokalien und KonsonanDie Anforderungen im Beruf steigen stetig. Konkurrenzdruck erfordert eine hohe Produktivität; außerdem werden die Aufgaben immer vielfältiger und anspruchsvoller. Gleichzeitig herrscht Fachkräftemangel. Deshalb achten mehr Unternehmen auf gute Arbeitsbedingungen: Klimatisierung und ergonomische Arbeitsgeräte vom Bürostuhl bis zur Tastatur gehören dazu. Schließlich soll die Leistungsfähigkeit der Fachkräfte nicht durch Dinge wie Rückenschmerzen oder schlechte Umgebungsluft eingeschränkt werden. Auch die Beleuchtung gehört dazu.

Gut gelaunt mehr leisten – LED macht’s möglich

Licht kann gesund oder krank machen, die Konzentration unterstützen oder stören, anregen oder beruhigen. Auch wenn dies schon lange bekannt ist, kommt die Forschung zu immer neuen Erkenntnissen. So wurde erst vor rund 15 Jahren der Mechanismus enträtselt, mit dem Licht den Gemütszustand beeinflusst: Das Auge enthält nicht nur die bekannten lichtempfindlichen Zellen, sondern auch so genannte Ganglienzellen. Deren Signale werden nicht für den Sehvorgang benötigt, sondern an den Hypothalamus geschickt, das Steuerzentrum des vegetativen Nervensystems. Der Hypothalamus antwortet darauf mit der Bildung von Hormonen, die den Schlaf, Hunger oder die Körpertemperatur regulieren.

Deshalb ist richtiges Licht am Arbeitsplatz entscheidend. Immerhin verbringt der berufstätige Mensch dort einen großen Teil des Tages. Ein Arbeitgeber wird schon aus eigenem Interesse auf eine gute Beleuchtung achten. Als Referenz gilt Tageslicht mit einer Farbtemperatur von 6.500 K. Außerdem soll die Beleuchtungsstärke für normale Büroarbeit 500 lx betragen. Nicht viel, wenn man bedenkt, dass bei bedecktem Himmel im Freien die Beleuchtungsstärke leicht 10.000 lx erreicht, an einem sonnigen Tag am Strand können es über 20.000 lx sein. Aber selbst 1.000 lx sind mit Glühlicht oder Leuchtstofflampen nur mit einigem Aufwand zu erreichen.

Die LED-Technik ist dabei, die Beleuchtung regelrecht zu revolutionieren. Mit ihr sind jetzt völlig neue Leuchtenformen möglich, die mit Glühlicht oder Leuchtstofflampen undenkbar waren. Wenige Millimeter tiefe Flächenleuchten spenden strahlend helles Tageslicht ohne zu blenden. Sogar die Lichtfarbe lässt sich über den Tag hinweg beeinflussen. So kann man im Büro oder in der Werkhalle selbst bei trübem Novemberwetter einen Sonnentag erleben. Erste praktische Versuche sind bereits erfolgt. Die technische Entwicklung der Beleuchtung könnte dank LED ähnlich rasant verlaufen, wie die der mobilen Kommunikation.

Licht am Arbeitsplatz Schaltschrank

LED-Technik bringt auch in der Werkhalle und hier beispielsweise für den Schaltschrank und ähnliche Arbeitsplätze, wie etwa Revisionsöffnungen an Maschinen, neue Impulse. Auch dort wird manchmal lange gearbeitet. Kompakte Reihenklemmen und ähnliche Bauteile sorgen für zahllose Anschlüsse auf kleinstem Raum. Die Tätigkeit erfordert höchste Konzentration, Fehler können teuer oder sogar gefährlich werden. Muss die Beleuchtung durch mühsames Hantieren mit einer Taschenlampe ergänzt werden, kostet das Zeit und belastet den Service-Mitarbeiter unnötig.

Konventionelle Schaltschrankbeleuchtungen sind allerdings groß und kostspielig. In vielen Bereichen sind zudem ungeschützte Leuchtstoffröhren zu gefährlich. Dies erfordert Schutzmaßnahmen, die zusätzlich Geld und Platz kosten. Trotzdem bleibt das Resultat oft unbefriedigend.

All diese Nachteile lassen sich mit LED-Leuchten vermeiden. Im Vergleich zu klassischen Leuchtmitteln verfügen LEDs über eine längere Lebensdauer, erfordern weniger Wartungskosten, reduzieren den Energieverbrauch und die Wärmeentwicklung. Sie sind robust, zumeist stoß- und vibrationsfest, bauen kompakt und verbessern die Beleuchtung auch bei beengten Platzverhältnissen. Außerdem steht ihre Helligkeit sofort und in vollem Umfang bereit.

SEMINARTIPPDas Seminar „LED-Beleuchtung in der elektrotechnischen Praxis“ vermittelt Basiswissen zu elektrotechnischen Erfordernissen von LED-Leuchten.
Weitere Informationen

Industrietaugliche Beleuchtung von Weidmüller

Die LED-Leuchten von Weidmüller wurden unter technischen und gestalterischen Aspekten eigens für Schaltschränke und industrielle Anwendungen entwickelt. Die Leuchten erzeugen mit weißem Licht eine Farbtemperatur von 6.500 K. Dies entspricht dem erwähnten Charakter von Tageslicht und ist deswegen für konzentriertes Arbeiten und gutes Sehen ideal. Die Ausleuchtung ist gleichmäßig und blendfrei. Drei LED-Reihen mit trapezförmig, um 20° abgewinkelt angebrachten LED sorgen für einen breiten Abstrahlwinkel und damit einen weit ausgeleuchteten Bereich.

In der 240mm-Version sind 42 LED installiert, in den längeren Versionen entsprechend mehr. Dank dieser Bauweise müssen Anwender die Leuchte nicht drehen, um definierte Bereiche auszuleuchten oder gar die Richtung zu ändern. Weidmüller WIL LED-Leuchten bieten mit 140 Lux im Abstand von 1 m eine hohe Beleuchtungsstärke bei niedrigem Verbrauch. Die Stromaufnahme des 860 mm langen Modells beträgt nur 1.680 mA, die der 240 mm langen Version sogar nur 420 mA bei jeweils 24 V DC. Die Lebensdauer liegt bei mindestens 10.000 Stunden.

Vom patentierten Druckknopf bis zu Industrie 4.0

Weidmüller

Vom patentierten Druckknopf bis zu Industrie 4.0

10.09.18 - Weidmüller Reihenklemmen erobern die Welt. Das Unternehmen steht für innovative Komponenten und Lösungen für den Schaltschrankbau sowie die Automatisierung und Digitalisierung der Industrie 4.0. lesen

Gehäuse schützt im Industriebetrieb

Das Gehäusekonzept bietet Schutz vor Wasser und Staub gemäß IP 67, so dass es selbst den widrigsten Umgebungsbedingungen standhält. Jedes Gehäuse ist aus einem harteloxiertem Alu-Strangpressprofil mit matt vernickelten Zinkdruckguss-Kappen hergestellt. Der illuminierende Bereich ist komplett mit PUR vergossen. Es gibt weder einen luftumschlossenen Raum noch ein Sichtglas, das brechen kann.

Da sich die Leuchten im Betrieb kaum erwärmen, können Kühl- oder Schmiermittel nicht mehr einbrennen. So können sie beispielsweise direkt im Arbeitsraum einer Werkzeugmaschine betrieben werden, ohne dass die Beleuchtungsstärke im Dauerbetrieb nachlässt. So lässt sich der Verarbeitungsprozess auch unter härtesten Bedingungen gut ausgeleuchtet kontrollieren.

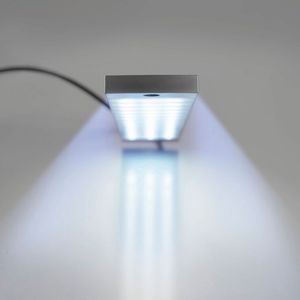

Verschiedene Längen und schneller Anschluss

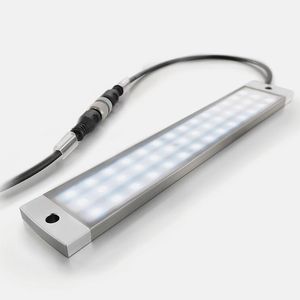

Die Leuchten werden in vielen Längenvarianten angeboten: Modelle von 145 mm bis 860 mm sind verfügbar. Außerdem gibt es neben der Standardleitung von 0,3 m jetzt auch 1,5 m, 3 m, 5 m und 10 m lange Anschlussleitungen, die eine maschinennahe Feldinstallation ohne Verlängerungsleitungen ermöglichen.

Der Anschluss erfolgt mit einem M12-Steckverbinder, das heißt es müssen keine einzelnen Leitungen/Adern angeschlossen werden. Die Standardverkabelung erlaubt auch ein Kaskadieren, mehrere Leuchten sind also parallel anschließbar. Ein entsprechendes M12-T-Stück steht im Weidmüller Programm abrufbar bereit. Aufgrund der geringen Stromaufnahme können Anwender optional auch direkt auf den 0,5 A Standardausgang einer SPS zurückgreifen. Mit einem 2 A SPS-Ausgangs-modul lassen sich vier 240 mm lange Leuchten parallelschalten. Leuchten können zusammen mit Weidmüller Spannungsversorgungen oder mit SAI-Verteilern und -Kabeln erworben werden.

Mehr Sicherheit für den Servicetechniker

Die geringe Spannung von 24 V DC in Kombination mit der hohen Schutzart erhöht auch die Sicherheit. Selbst wenn der Servicetechniker unter oft beengten Platzverhältnissen die Leuchte mit dem Körper oder Werkzeug touchiert, besteht keine Verletzungsgefahr. In aller Regel wird die Leuchte die raue Behandlung auch überstehen. Bei einer – womöglich ungeschützten – Leuchtstoffröhre kann so ein Abrutschen mit einem Werkzeug schlimme Folgen haben.

Einfache Montage der Leuchten

Auch die Montage der Leuchten ist einfach. Sie sind bereits mit Befestigungslöchern versehen, so dass kein zusätzliches Befestigungsmaterial, wie Halteclips oder ähnliches benötigt wird. Die 6,5 mm Befestigungslöcher befinden sich in einem Abstand von 225 mm zueinander, was der Montage in Standard-Schaltschränken entgegenkommt. Zusätzlich sind Leuchtenvarianten mit Magnetbefestigung im Programm. Diese kann mittels Klebefolie auch nachträglich am Leuchtengehäuse angebracht werden. So lassen sich die Leuchten jederzeit an Maschinenteilen, Schaltschränken oder Arbeitsplätzen ohne Bohrarbeiten montieren, flexibel positionieren und rückstandfrei entfernen.

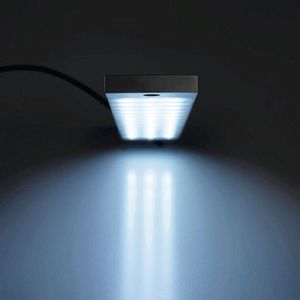

Leuchten brauchen endlich wenig Platz

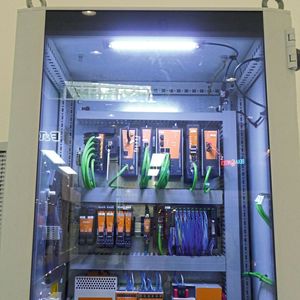

Mit nur 40 mm Breite und 8 mm Tiefe finden die Leuchten überall Platz, etwa im Schaltschrank hinter einer Falzkante oder einfach an einer Seitenwand. Für diesen Einsatz in Schaltschränken sind die Leuchten auch mit Türkontaktschalter erhältlich. Selbst eine vorübergehende Montage ist denkbar. Der Servicetechniker platziert die Leuchte so, wie er sie gerade benötigt und entfernt sie nach Arbeitsende mit einem Handgriff. Bei der Variante mit langer Anschlussleitung kann er sich die Versorgungsspannung auch aus einem entfernteren Schaltschrank holen.

Damit gehört die Ära der Taschenlampe zwischen den Zähnen endgültig der Vergangenheit an.

Varianten mit farbigem Licht

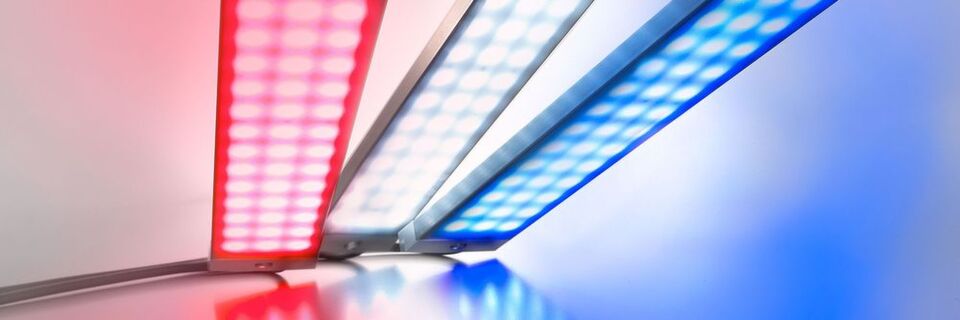

Erwähnenswert sind Varianten, die rotes, bzw. blaues Licht erzeugen. Damit lässt sich beispielsweise eine Störung an einer Maschine durch einen unübersehbar rot ausgeleuchteten Arbeitsraum signalisieren. Der Bediener wird so vor einer möglichen Gefahr gewarnt. Die Farbe Blau wird gern genutzt, um den Modus „manuelle Steuerung“, den so genannten Tippbetrieb, zu signalisieren – beispielsweise für Positionieraufgaben. Die farbigen Leuchten werden noch besser wahrgenommen, als normale Signalleuchten und können ganze Maschinenteile oder ähnliche Bereiche markieren.

Mit diesen Varianten bietet das LED-Leuchtenprogramm WIL von Weidmüller für jeden industriellen Einsatz eine passende Lösung.
