Steck-Kabelverschraubung Ruck-Zuck-Fertig: Zum Patent angemeldetes neues Montageprinzip spart viel Zeit

Autor / Redakteur: Wolfgang Sohn / Dipl. -Ing. Ines Stotz

Die zum Patent angemeldete neu entwickelte Steck-Kabelverschraubung von Jacob ermöglicht jetzt die Montage von nur einer Schaltschrankseite ohne Kontermutter. Montage- und Demontagezeiten reduzieren sich um ein Vielfaches.

Firmen zum Thema

Mit der Kabelverschraubung PERFECT Fix von Jacob entfällt die Montage einer Kontermutter im Gehäuseinneren.
Mit der Kabelverschraubung PERFECT Fix von Jacob entfällt die Montage einer Kontermutter im Gehäuseinneren.
( Archiv: Vogel Business Media )

Kabelverschraubungen stehen für gewöhnlich nicht im Fokus von Anlagen- und Maschinenbauern. Kein Wunder, hatte sich in den letzten Jahren in Punkto Neuentwicklungen recht wenig getan. Das ändert sich nun. Jacob, Pionier für Kabelverschraubungen, präsentiert eine neue Steck-Kabelverschraubung, die nur noch von einer Schaltschrank- bzw. Gehäuseseite montiert werden muss.

Bildergalerie
Bildergalerie mit 5 Bildern

Einstecken – einrasten — zudrehen — fertig

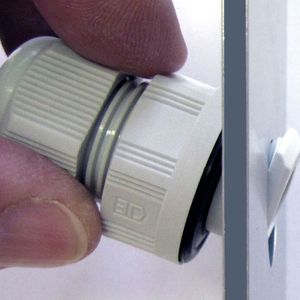

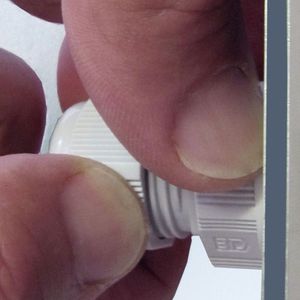

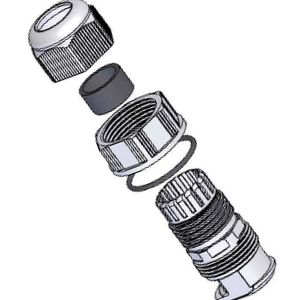

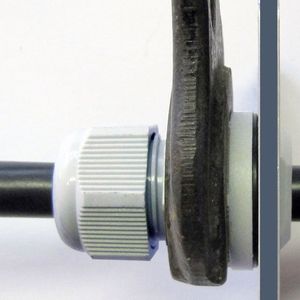

Das Montageprinzip der PERFECT Fix Steck-Kabelverschraubung ist denkbar einfach: Einstecken, einrasten, zudrehen und fertig. Die traditionelle Befestigung mittels einer Kontermutter im Gehäuseinneren entfällt damit komplett. Ein Innengewinde ist nicht mehr erforderlich. Die Kabelverschraubung wird von außen durch die Durchgangsbohrung gesteckt. Die Befestigungsmutter wird auf dem Linksgewinde festgezogen. Zum Schluss fährt der Monteur mit der passenden Leitung durch die Öffnung und die Hutmutter aus Polyamid wird festgezogen, diesmal nach rechts.

Übrigens: Wer schon einmal an einem Schaltschrank eine Kabelverschraubung montiert hat, der weiß, dass oft die eigene Armlänge kaum ausreicht, um die Kontermutter im Schrankinneren zu fixieren. Solche „Verrenkungen“ sind nun nicht mehr notwendig. Wichtig auch: Die PERFECT Fix lässt sich im Bedarfsfall genauso schnell und einfach wieder lösen –zerstörungsfrei.
