Switches Schmale Gigabit-Switches mit optischen Ports

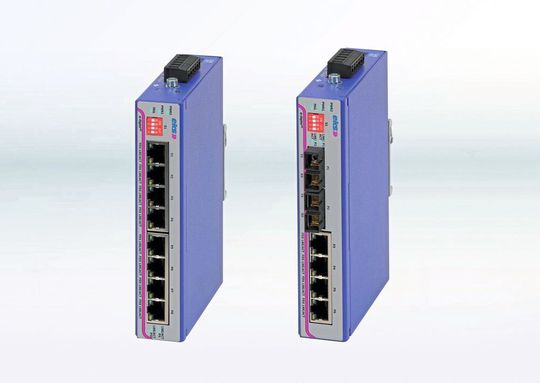

EKS Engel zeigt auf der diesjährigen SPS IPC Drives die E-Light 4G-Familie, die aus vier robusten Switches besteht, die Gigabit-Ethernet unterstützen und 30 mm breit sind.

Firmen zum Thema

eks Engel FOS GmbH & Co.KG

WAGO Kontakttechnik GmbH & Co. KG

Hans Turck GmbH & Co. KG

SAB Bröckskes GmbH & Co KG

Spectra GmbH & Co. KG

Neben einem Gerät mit acht elektrischen Ports (10/100/1000 BASE-TX) werden drei Ausführungen mit zusätzlichen optischen Ports (1000 BASE-FX) angeboten, die in den Kombinationen 8TX/2FX und 4TX/2FX sowie 6TX/2FX mit Steckplätzen für SFP-Module (Small Form-factor Pluggable) bereitstehen. Single- und Multimode-Transceiver ermöglichen Übertragungsentfernungen von bis zu 100 km. Mit DIP-Schaltern lassen sich für alle Ports Alarme aktivieren, die via LEDs signalisiert und über einen Fehlerrelaiskontakt abgefragt werden können. Switches mit weiteren Konfigurations- oder Managementfunktionen, auf die über eine webbasierte Bedienoberfläche zugegriffen werden kann, sind auf Anfrage erhältlich.

Switches für flache Einbauräume

Die vier Switches können in einem Temperaturbereich von -40 °C bis 70°C eingesetzt werden und erfüllen alle relevanten EMV-Normen. Ihr stabiles Gehäuse aus rostfreiem Stahl misst 155 x 30 x 101 mm (Höhe x Breite x Tiefe). Durch die schmale Bauform benötigen die Geräte nur wenig Platz, und bei extrem flachen Einbauräumen kann der Hutschienenclip auch an der Seite der Switches montiert werden. Für die Installation in 19‘‘-Racks ist optional eine Blende verfügbar.

Switches mit E2000-Anschlusstechnik

Die optischen Ausführungen unterstützen die BiDi-Technik, mit der via SC-Stecker Daten über eine Faser in zwei Richtungen übertragen werden können. Ferner sind auch Varianten mit E2000-Anschlusstechnik erhältlich. Die elektrischen Ports haben Buchsen für RJ45-Stecker.

Status auf Frontplatte ablesbar

Die redundante Spannungsversorgung ist für 12 bis 60 VDC ausgelegt. Ihr Status wird ebenso wie der Status der Netzwerkverbindung und der Port-Alarme über LEDs auf der Frontplatte der Switches angezeigt.

SPS IPC Drives: Halle 9, Stand 401
