Kabelschlepp Standing Ovations für Energieführungsketten auf der Opernbühne

Redakteur: Ines Stotz

Auf der Bühne der Finnischen Nationaloper Helsinki verdienen sich auch Energieführungsketten von Kabelschlepp Applaus. Weil sie dafür sorgen, dass die Leitungen, die die Bühnentechnik mit Energie und Signalen versorgen, geordnet und geschützt allen Bewegungen von Bühnenteilen und Beleuchterzügen folgen können.

Anbieter zum Thema

Die 1993 eröffnete Finnische Nationaloper Helsinki, ein Palast aus Glas und weißem Marmor, hat sich mit Opern- und Ballettvorführungen sowie mit modernen Tanzdarbietungen einen guten Namen gemacht. Dazu trägt auch die hervorragende Akustik im Saal des Opernhauses bei, der Platz für 1380 Besucher bietet. Die erfreuen sich an klassischen Opern und Operetten, wie Mozarts „Zauberflöte“ und Lehárs „Lustige Witwe“, aber auch an vielen modernen finnischen Opern.

Wechselndes Bühnenbild wie von Geisterhand

Das Bühnenbild wechselt aber nicht nur zwischen den einzelnen Aufführungen, sondern auch in den Pausen. Wenn der Vorhang gefallen ist, kommt erst richtig viel Bewegung auf die Bühne. Jetzt schlägt die Stunde der Bühnentechniker. Für die Zuschauer unsichtbar, fahren ganze Kulissen seitlich von der Bühne oder werden durch neue ersetzt. Häuser schweben wie von Geisterhand geführt davon. Teile der Bühne werden angehoben, abgesenkt oder schräg gestellt. Doch damit nicht genug. Das alles muss von den Bühnentechnikern wieder ins rechte Licht gerückt werden.

Eine wesentliche Voraussetzung für diese Abläufe ist eine ausgefeilte Bühnentechnik. Dazu Peter Neuwald, Assistent des Vorstandes des österreichischen Bühnentechnik-Unternehmens Waagner-Biro Austria Stage Systems: „Im März 2006 haben wir einen Vertrag mit der Finnischen Nationaloper Helsinki unterzeichnet, in dem die Lieferung und Montage der kompletten mechanischen Ausrüstung der Ober- und Untermaschinerie der Bühne vereinbart wurden. Trotz baulicher Änderungen im Bühnenbereich konnte die Nationaloper nach nur 19 Monaten Renovierungsdauer, einschließlich einer sechsmonatigen Komplettschließung, schon Anfang November 2007 feierlich wiedereröffnen.“

Die Ober- und Untermaschinerie der Bühne wird über Leitungen gesteuert und mit Energie versorgt, die in 25 Energieführungsketten der Typenreihen KC 0900, MC 1300 und UNIFLEX 0555 von Kabelschlepp verlegt worden sind. „Die Leitungen, die geordnet und geschützt in den Energieführungen liegen, verbinden jeweils ein fest installiertes mit einem beweglichen Bühnenelement“, erläutert Peter Neuwald. „Wir haben sowohl Elektro- und Pneumatikleitungen als auch Steuer-, Signal- und Lautsprecherkabel sowie Koaxialkabel für HDTV installiert. Hinsichtlich der Bewegungsabläufe, denen die Energieführungsketten folgen müssen, geht es fast ausschließlich um lineare Auf- und Abwärtsbewegungen.“

Im Zick-Zack-Kurs zu imposanten Höhen

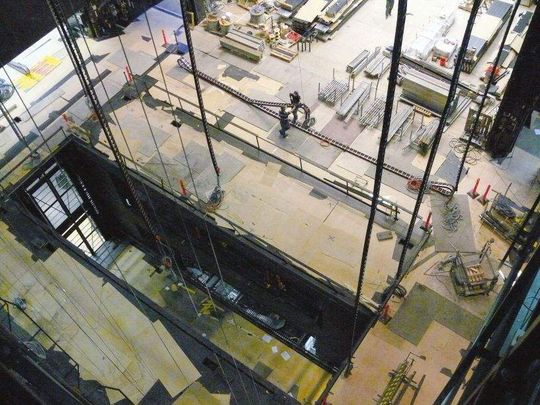

Über die Leitungen, die oberhalb der Bühne in Energieführungsketten verlegt sind, steuert der Beleuchtungsmeister die Lichtstimmung und entscheidet damit über den optischen Eindruck und die psychologische Wirkung eines Bühnenbildes (Archiv: Vogel Business Media)

21 Energieführungsketten, 13 der breitenvariablen Typenreihe KC 0900 und acht UNIFLEX 0555, werden an Beleuchterzügen in der Obermaschinerie eingesetzt, beispielsweise in der Portalbrücke sowie im rechten und linken Portalturm des Bühnenportals. Über die darin verlegten Leitungen steuert der Beleuchtungsmeister die Lichtstimmung mithilfe eines Lichtmischpults. Durch die Leuchtrichtung, die Streuung oder Bündelung des Lichts sowie durch die Farblichtmischung entscheidet er über den optischen Eindruck und die psychologische Wirkung eines Bühnenbildes.

Kabelschlepp hat die Energieführungen abschnittweise mit einem normalen und einem rückwärtigen Krümmungsradius ausgestattet, damit sie in Zick-Zack-Anordnung eingebaut werden konnten (Archiv: Vogel Business Media)

Kabelschlepp hat die Ketten speziell auf den Einsatz zugeschnitten, damit sie in Zick-Zack-Anordnung eingebaut werden konnten. Zu diesem Zweck hat das Unternehmen die Energieführungen abschnittweise mit einem normalen und einem rückwärtigen Krümmungsradius ausgestattet. Folglich krümmen sich die Ketten in den Abschnitten mit einem rückwärtigen Krümmungsradius diametral zu denen mit einem normalen Krümmungsradius, sodass sie sich im Wechsel definiert in entgegengesetzte Richtungen bewegen und sich dadurch beim Absenken in ihrer unteren Endstellung geordnet aufeinander falten.

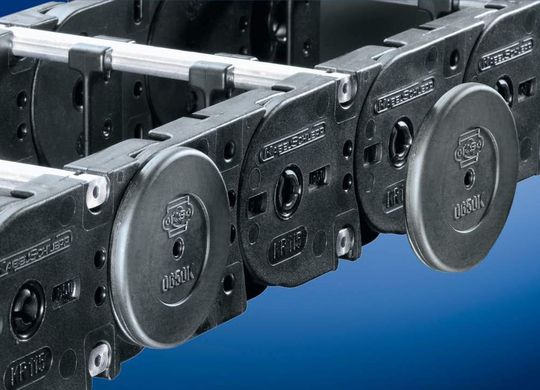

Elf der in der Finnischen Nationaloper Helsinki eingesetzten Energieführungsketten KC 0900 sind zusätzlich mit Gleitscheiben ausgestattet, weil sie aufgrund ihrer imposanten Hubhöhen starken Belastungen ausgesetzt werden (Archiv: Vogel Business Media)

Elf der KC 0900 sind zusätzlich mit Gleitscheiben ausgestattet, weil sie aufgrund ihrer imposanten Hubhöhen von 16 470 und 26 100 mm starken Belastungen ausgesetzt werden. Die Gleitscheiben bieten nicht nur ein zusätzliches Verschleißvolumen, wenn sie in Kontakt mit einem Führungskanal kommen, sondern auch eine doppelte Sicherheit für die Schnappverbindung der Kettenlaschen.

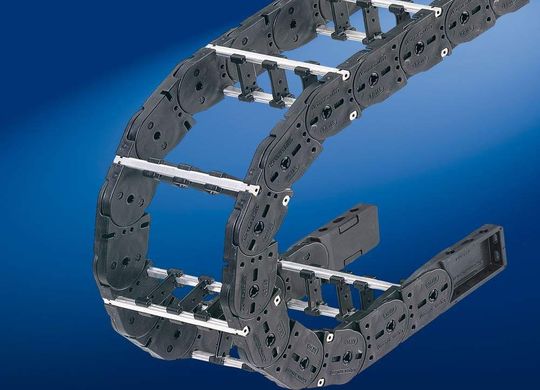

Die Kunststoff-Energieführungsketten der bewährten K-Serie von Kabelschlepp sind preiswert, sehr robust und für große Zusatzlasten ausgelegt. Sie verfügen über ein gekapseltes, schmutzunempfindliches Anschlagsystem und angespritzte Gleitkufen (Archiv: Vogel Business Media)

Aufgrund jahrzehntelanger Erfahrungen mit solchen Anwendungen hat Kabelschlepp diese Ketten zudem mit je einem Stützblech am Mitnehmer versehen, damit die Gewichtsbelastungen nicht punktuell auftreten, sondern sich auf eine Fläche verteilen. Ohne das Stützblech hinge das komplette Ketten- und Leitungsgewicht in der auseinandergefahrenen Stellung, allein am oberen Anschlusswinkel der Kette. Das Stützblech fängt dieses Gewicht ab und entlastet damit den Anschlusswinkel. An die beiden weiteren – vertikal hängend, horizontal verfahrend eingebauten – KC 0900 stellt der Einsatzfall nicht so hohe Anforderungen. Sie sind in den Portaltürmen des Bühnenportals eingesetzt und haben eine Länge von nur 1980 mm. Als Stegvariante wählte man für alle KC 0900 den im Ein-Millimeter-Breitenraster erhältlichen Aluminium-Rahmensteg RS, der sich durch eine 90-Grad-Drehung leicht und sehr schnell außen und innen öffnen lässt. Dadurch profitieren die Kunden von kurzen Montagezeiten und von der Möglichkeit schneller Leitungswechsel.
