Industrie 4.0 Vertikale Integration - die perfekte Symbiose in der Fabrik

| Autor / Redakteur: Ralf Willmes* / Sariana Kunze

Ein durchgängiger Datenfluss von Alpha bis Omega, also von der Produktionsplanung und Warenwirtschaft bis zum einzelnen Feldgerät, lässt Systemwelten verschmelzen. Diese eingeläutete Symbiose trägt hierzulande den allseits bekannten Namen Industrie 4.0. Endress+Hauser zeigt nun, wie eine vertikale Integration vom ERP-System bis ins Feldgerät bei einem Messtechnik-Spezialisten vonstatten geht.

Firmen zum Thema

Systemwelten verschmelzen: BPI von Endress+Hauser bildet die Basis zur Vernetzung aller Daten und Systeme eines Unternehmens.
Systemwelten verschmelzen: BPI von Endress+Hauser bildet die Basis zur Vernetzung aller Daten und Systeme eines Unternehmens.
( © ktsdesign - fotolia.com)

Die intelligente Verknüpfung der verschiedenen Teilsysteme, vom ERP-System (Enterprise Resource Planning) über die Bedien- und Steuerungsebene bis in die Feldebene, ist von entscheidender Bedeutung für die Gesamtfunktionalität. Momentan sieht die Realität in den allermeisten Fällen allerdings noch anders aus. Geschlossene Systeminseln, fehlende Schnittstellen und viele manuelle Datenübergaben, und damit potentielle Fehlerquellen, prägen das Bild.

Bildergalerie

Das Bindeglied – zwischen Systemwelten vermitteln

Dabei gibt es bereits Lösungen, die entkoppelte Systeminseln miteinander verbinden können. So hat beispielsweise Endress+Hauser das BPI-Konzept (Business-Process Integration) zur Integration von Teilsystemen zu einem Gesamtsystem mit durchgängigem Datenfluss entwickelt. Die Middleware – oder zu Deutsch „Vermittlungssoftware“ – arbeitet unterhalb der Teilsysteme und bildet eine gemeinsame Plattform für den Datenaustausch.Das BPI-Konzept lässt sich anhand eines Kalibriervorgangs erklären: Vom ERP-System, z.B. SAP, wird ein Kalibrierauftrag erstellt. Statt diesen nur auszudrucken, wird der Auftrag an die BPI-Software gesendet. Sie erkennt diesen als Kalibrierauftrag, routet entsprechend auf das Kalibrationsmanagement-System CompuCal von Endress+Hauser, übersetzt und formatiert die Daten vom ERP in eine für das Zielsystem lesbare Form und versendet den Auftrag. Nach Durchführung der Kalibrierung werden die Kalibrierdaten wieder an BPI zurück gesendet. Die Middleware erkennt diese Daten als Kalibrierdaten. Sie routet auf die entsprechenden Zielsysteme, bereitet die Daten für jedes Zielsystem auf und sendet diese an das SAP-System zur Aktualisierung der Auftragsdaten. In das Asset Management werden die Ereignisse für den Audit Trail eingetragen und an den Service-Server zum KPI Update (Key Performance Indicator) geschickt. Und das alles ohne manuelle Eingriffe. Dadurch, dass Daten nicht mehr von einem System ins andere konvertiert werden müssen, entfallen entsprechende Kosten für die dafür benötigten Komponenten oder den zusätzlichen Arbeitsaufwand durch Datenredundanzen oder Doppelarbeiten.

Das Erfolgsrezept – andere Welten verstehen

Damit eine Zusammenführung von Automatisierung und IT gelingt, müssen aber nicht nur deren Komponenten dieselbe Sprache sprechen, sondern auch deren Entwickler. Das Problem: Automatisierer und IT-Programmierer setzen sehr unterschiedliche Prioritäten. Steht in der IT Vertraulichkeit und Sicherheit von Daten an erster Stelle, ist für den Automatisierer das Thema Verfügbarkeit die Nummer 1. Die unterschiedlichen Sichtweisen führen zu einer gewissen Skepsis der Entwickler gegenüber der jeweils „anderen Welt“. Würden Automatisierer und IT-ler eine gemeinsame Sprache sprechen, wären die Synergieeffekte noch viel größer.

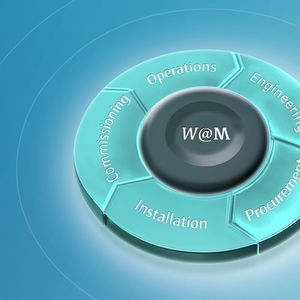

Bei Endress+Hauser findet diese enge Zusammenarbeit zwischen Automatisierung und IT bereits statt. Ein Beispiel hierfür ist die Implementierung von Life-Cycle-Konzepten bereits während der Planung einer Anlage: Während die Lebensdauerzyklen einer Produktionsanlage bei 20 bis 30 Jahren liegen, sind die IT-Zyklen mit ca. vier Jahren wesentlich kürzer. So ist es dort üblich, schon rechtzeitig Update- und Migrationsstrategien zu entwickeln. Diese IT-Strategien werden durch das webbasierte Asset Managementsystem "W@M" von Endress+Hauser automatisch für die Produktionsanlagen und deren Komponenten übernommen.

Ein barrierefreier Datenfluss eröffnet ganz neue Möglichkeiten. Ein Beispiel ist die genaue Diagnose des Messgeräts, auf dessen Basis automatisch vorbeugende Wartungsmaßnahmen oder Kalibrieraufträge angestoßen werden können. Oder eine Verwaltung der Feldgeräte einer Anlage mit automatischen Datenbankeinträgen bei Ereignissen wie Reparatur oder Kalibrierung. Das webbasierte Asset-Managementsystem bietet nicht nur eine Geräte- und Instandhaltungsdatenbank und Statusmeldungen zu den Geräten, sondern darüber hinaus weitere Funktionen zur Beschaffung, Dokumentation, Anlagenplanung, Engineering und zur Inbetriebnahme – unabhängig vom Gerätehersteller.

* Ralf Willmes, Marketingmanager Automatisierung, Endress+Hauser
