Ethernet/IP-Kommunikation Victoria’s Secret Superyacht mit I/O-Modulen modernisiert

Im Zuge einer kompletten Überarbeitung der 20 Jahre alten Superyacht Limitless hat der niederländische Schiffsausrüster Akerboom Yacht Equipment die gesamte Automatisierungstechnik auf den neuesten Stand gebracht. Zwei Steuerungen und ein Ethernet/IP-Netz ersetzen die Punkt-zu-Punkt-Verdrahtung der Yachtanlagen. Viele Schaltschränke sind jetzt überflüssig.

Anbieter zum Thema

Hans Turck GmbH & Co. KG

PFLITSCH GmbH & Co. KG

compmall GmbH

SMC Deutschland GmbH

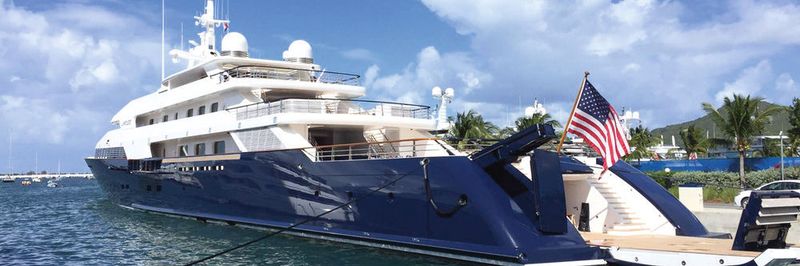

Die Limitless gilt als Superyacht und belegt mit ihren rund 97 m Länge Platz 38 der Weltrangliste der längsten Superyachten. Das Schiff wurde 1997 bei der Lürssen-Werft in Bremen gebaut. Sie war die erste Yacht, die von einer Kombination aus Diesel- und dieselelektrischem Antrieb angetrieben wird. Die installierte Elektronik und Automatisierungstechnik war damals auf dem modernsten Stand, doch mit den Jahren ist viel am Markt passiert und Defekte machten eine Modernisierung notwendig. Zumal die elektrischen Einrichtungen der Yacht eher 24 Jahre alt sind, da sie kurz nach Baubeginn der Yacht installiert wurden. Vom Baubeginn bis zur Fertigstellung eines Schiffs dieser Größenordnung vergehen ungefähr vier Jahre.

Bildergalerie

Bildergalerie mit 8 Bildern

Das Schiff verfügt über zwei Boarding-Leitern, zwei kleine Plattformen, die aufs Wasser gesenkt werden können und zwei großen Plattformen. Eine davon öffnet sich, um ein kleines Boot, den sogenannten Tender, zu Wasser zu lassen. Die andere am Heck kann als Schwimmplattform auf die Wasseroberfläche gesenkt werden. Zum Ausfahren der Schwimmplattform öffnet sich das Heck des Schiffs und die Plattform klappt sich aus. Außerdem verfügt das Schiff noch über eine Gangway am Heck, die sich ebenfalls aus dem Rumpf des Schiffes ausfahren lässt. Über sie kann man heckseitig auf die Yacht gelangen. Zusätzlich verfügt die Yacht über zwei Kräne: Einen am Bug, um das MOB-Boot (Man Over Board) zu Wasser zu lassen und einen, der den Tender ins Wasser heben kann. Nicht zu vergessen der Swimmingpool, der sich durch absenken eines Teils des Teakholzbodens auf dem Hauptdeck öffnet. Außerdem kommen noch die zahlreichen automatisch betriebenen und gesicherten Türen der Yacht hinzu. All diese Einrichtungen sind hydraulisch betrieben. Eine moderne Steuerungstechnik war beim Bau der Limitless noch nicht installiert worden. Mit Relaiskonstruktionen und einfachen Punkt-zu-Punkt-Verbindungen wurden die Einrichtungen gesteuert.

I/O-System

Riesige Luxusyacht setzt auf High-Speed-Überwachung

Industriesteuerungen ersetzen Insellösungen auf See

In den letzten Jahren häuften sich Defekte an den beweglichen Einrichtungen der Yacht. Und auch die funktionierenden beweglichen Elemente entsprachen nicht mehr dem Stand der Technik. Eine zentrale Steuerung war nicht möglich. Alles musste über Druckknöpfe vor Ort bedient werden. Zur technischen Überholung der gesamten Yacht wandte sich der Kapitän an die Firma Akerboom Yacht Equipment im niederländischen Leiden. Das Unternehmen hat sich im Bereich der elektrotechnischen Ausstattung von Schiffen einen Namen gemacht und ist Teil der Feadship-Gruppe, zu der auch die Werft De Vries zählt. Auf dem Schiff hatte bislang jeder Kran und jede automatische Plattform einen eigenen Schaltkasten, in dem die Signale der Geräte und Antriebe direkt verdrahtet waren. Diese zahlreichen Insellösungen ersetzte Akerboom durch I/O-Module mit Ethernet/IP-Kommunikation und zwei moderne Steuerungen. Ed Groen in `t Woud von Akerboom hat das Projekt von der technischen Seite geleitet und maßgeblich umgesetzt: „Uns war schnell klar, dass wir für die automatisierten Systeme eine moderne Industriesteuerung benötigen. Wir haben uns für zwei Allen-Bradley-Steuerungen mit Ethernet/IP-Kommunikation entschieden.“ Beide Steuerungen sind vernetzt und können vom zentralen Kontrollraum erreicht werden. Theoretisch hätte auch eine Steuerung ausgereicht, aber bei knapp 100 m Schiffslänge wäre der Verdrahtungsaufwand zu hoch gewesen.

„Auf der Suche nach der richtigen I/O-Lösung bin ich auf Turck gestoßen. Ich suchte nach robusten I/O-Blocks, die meine Signale direkt aus dem Feld über Ethernet/IP zur Steuerung bringen“, sagt Groen in `t Woud. „Der Hersteller der Steuerung konnte nur eine Lösung anbieten, die keine Leistungsversorgung der angeschlossenen Sensorik und Aktorik integriert hat. Das hätte aufwändige Konfektionierung von Spezialsteckern zur Einspeisung separater Spannung erfordert, die wir uns sparen wollten. Außerdem haben die Bauform und die hohe Schutzart der TBEN-L von Turck gut gepasst. Wir lieben Kunststoff, weil er nicht rosten kann“. Neben dem Verdrahtungsaufwand sparten die IP69K-I/O-Block-Module auch jede Menge Platz ein. Viele Schaltschränke auf dem Schiff sind heute überflüssig, weil die I/O-Blocks direkt neben den Hydraulikventilen montiert sind. „In einem Raum, in dem früher Schaltschränke standen, sind heute Taucheranzüge untergebracht“, nennt Groen in `t Woud einen angenehmen Nebeneffekt der modernen Steuerungs- und Kommunikationstechnik.
