Zwei DC-USV-Kompaktmodule von Bicker Elektronik sorgen für die unterbrechungsfreie Stromversorgung von DC-Verbrauchern wie Low-Power-Embedded-IPCs, Gateways, Motoren, Sensoren, Aktoren oder Kameras in der industriellen Steuerungs-, Prozess- und Automatisierungstechnik, der Medizin- und Labortechnik sowie sicherheitstechnischen Einrichtungen.

Firmen zum Thema

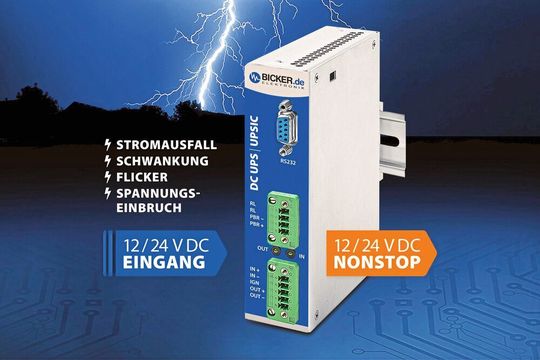

Wartungsfreie DC-USV-Module für die DIN-Rail-Montage schützen vor Stromausfall, Spannungsschwankungen und Flicker.
Wartungsfreie DC-USV-Module für die DIN-Rail-Montage schützen vor Stromausfall, Spannungsschwankungen und Flicker.
(Bild: Bicker)

Zum Schutz vor Spannungsschwankungen, Flicker oder Ausfällen der Versorgungsspannung sind die Module UPSIC-1205D (12 VDC / 5A) bzw. UPSIC-2403D (24 VDC / 3A) mit Ultrakondensatoren (sog. Supercaps) als wartungsfreie Energiespeicher ausgestattet und verfügen über eine intelligente Lade- und Steuerungselektronik. Alle Komponenten befinden sich in einem robusten Aluminiumgehäuse mit DIN-Rail-Halter für die schnelle Hutschienen-Montage in Schaltschränken.

Super-Caps als wartungsfreie Energiespeicher

Im Gegensatz zu Batterien, die Energie über den Umweg einer chemischen Reaktion speichern, basieren Supercaps auf elektrophysikalischen Prinzipien und sind innerhalb kürzester Zeit geladen und einsatzbereit, arbeiten in einem weiten Temperaturbereich und überzeugen mit einer hohen Strombelastbarkeit, Leistungsdichte und Zuverlässigkeit. Aufgrund der hohen Zyklenfestigkeit von mehr als 500.000 Lade- und Entladezyklen sind DC-USV-Systeme mit Supercaps laut Bicker praktisch wartungsfrei und weisen eine besonders lange Lebensdauer auf.

Intelligente Lade- und Steuerungselektronik

Die µC-gesteuerte Systemelektronik der beiden DC-USV-Module UPSIC-1205D bzw. UPSIC-2403D leitet im Normalbetrieb die Eingangsspannung mit einem minimalen Abschlag von 0,3 V bzw. 0,2 V bei Volllast an den Ausgang weiter, lädt die Superkondensatoren und überwacht die Spannungsschwellen am Eingang. Bei Unterschreitung der definierten Spannungsschwelle schaltet das System innerhalb von Sekundenbruchteilen auf den USV-Backup-Betrieb um und stellt am Ausgang eine unterbrechungsfreie und geregelte Spannungsversorgung sicher. Die intelligente Verteilung der Ladeströme (Power-Sharing) am Eingang sorgt dafür, dass die vorgeschaltete AC/DC-Stromversorgung nicht überdimensioniert werden muss, sondern die Eingangsleistung konstant gehalten und entsprechend angepasst auf die versorgte Last und den Supercap-Lader verteilt wird. Bei geringerer Last am Ausgang fließt somit mehr Energie in den Supercap-Lader und umgekehrt.

DC-USV-Kompaktmodul mit frontseitigen Schnittstellen

Alle Ein- und Ausgänge sind an der Frontseite des DC-USV-Kompaktmoduls angeordnet. Hierzu zählen neben den Anschlüssen für Eingangs- und Ausgangsspannung mit Kontroll-LEDs ein Relais-Kontakt (Power-Fail), eine RS232-Kommunikationsschnittstelle (DSUB-Buchse) sowie Shutdown-Signalausgänge. Die DC-USV-Kompaktmodule sind zudem mit einem aktiven Verpolungsschutz ausgestattet sowie gegen Überlast abgesichert (Abschaltung mit automatischem Wiederanlauf).

Softwareanbindung und Data Monitoring in Echtzeit

Mit Hilfe der HID-Battery-Parameter Software können Einstellungen an der DC-USV komfortabel vorgenommen werden. Die Software steht auf der Hersteller-Website www.bicker.de beim jeweiligen Produkt kostenlos zum Download bereit. Zusätzlich ermöglicht ein umfangreicher Befehlssatz das direkte Auslesen von Sensorwerten und das Setzen von Parametern. Die kontinuierliche Betriebsdatenerfassung gestattet Data Monitoring in Echtzeit. Hierbei werden die Daten im Modul zwischengespeichert und über die RS232-Schnittstelle an den Host weitergeleitet. Das offene Kommunikationsprotokoll bietet Systementwicklern individuelle Möglichkeiten der Anbindung an das eigene System.
