Interview bei Beckhoff in Verl

Wer will – kann jetzt kräftig sparen

| Autor: Ines Stotz

Firmen zum Thema

(Bild: Beckhoff)

Ethercat P integriert in einem Kabel die Ethercat-Kommunikation sowie die System- und Peripheriespannung. Zudem kann es die Stromversorgung direkt über die Teilnehmer weiterleiten. Das heißt, mit einem einzigen Kabel lassen sich über eine skalierbare Steckerfamilie sowohl Leistung als auch Daten übertragen. „Unsere Vision ist die schaltschranklose Maschine“, sagt Thomas Rettig, Senior Produktmanager Ethercat Technology bei Beckhoff. Wir haben uns im Gespräch über die aktuellen Entwicklungen erkundigt.

Vor einem Jahr hat Beckhoff Ethercat P vorgestellt. Damit haben Sie nach rund 13 Jahren die Spezifikation der Ethercat-Technologie erweitert. Was führte zu der Entwicklung?

Im Maschinenbau gibt es schon lange die Tendenz, die Anzahl der Kabel an der Maschine zu reduzieren. Dieser Idee folgte bereits vor vielen Jahren die Entwicklung der Feldbusse. Und durch die Entwicklungen in der IT, wie z.B. USB und Power over Ethernet, fragten uns in den vergangenen Jahren immer wieder Kunden nach einer geeigneten industriellen Variante. Unsere Tests zeigten schnell, dass solche Lösungen für Industrie-Anwender nicht sinnvoll umzusetzen sind. Zudem ist unsere Philosophie, für eine optimale industrielle Lösung Technologien aus der Konvergenz von IT und Automatisierung selbst zu entwickeln. In diesem Fall entstand mit einer Entwicklungszeit von anderthalb Jahren als logische Folge Ethercat P. Eine ultraschnelle Kommunikation plus Power – auf einem 4-adrigen Standard-Ethernet-Kabel.

Bildergalerie

Bildergalerie mit 5 Bildern

Was ist die Grundidee der Einkabellösung?

Das Beckhoff-Konzept One Cable Automation, kurz OCA, hat das Ziel, die Anzahl der Anschlüsse an den Automatisierungskomponenten und -geräten zu reduzieren und damit die Systemverkabelung zu vereinfachen. So lässt sich einfach per Plug-and-play ein Automatisierungsgerät über eine Ethercat-P-Steckdose oder Steckdosenleiste in eine Anlage integrieren.

Wie lässt sich Ihre Lösung einsetzen?

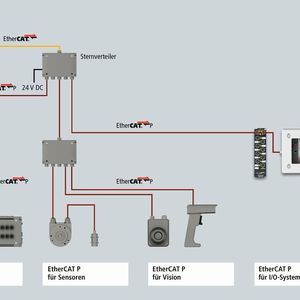

Die intelligenten Steckdosen bzw. Verteilboxen kombinieren die verschiedenen Spannungen vom 24V-Sensor bis zum 600V-Antrieb mit der Feldkommunikation. Ein wichtiger Punkt ist die Skalierbarkeit. Damit ist die entsprechend der jeweiligen Leistungsanforderungen skalierbare Einkabellösung in der gesamten Feldebene einsetzbar. Für den 24V-Bereich wird eine Standard-Ethernet-Leitung verwendet. Bei höheren Spannungen und Strömen wird Ethercat P in die entsprechende Powerleitung integriert. Hierfür bieten wir ein umfangreiches Portfolio an Kabeln und Steckern.

Was umfasst dieses Portfolio aktuell?

Zunächst einmal ist unser gesamtes IP 67 I/O-Portfolio auch mit der Einkabellösung Ethercat P ab Lager erhältlich. Gegenwärtig konzentrieren wir uns darauf, unser Gesamt-Portfolio abzurunden. Der erste Schritt war der bereits vorgestellte M8-Steckverbinder, der durch eine mechanische Kodierung zuverlässig vor einem Fehlstecken mit Standard-Ethercat-Slaves schützt. Um auch Komponenten mit höheren Anforderungen bezüglich Spannung und Strom anschließen zu können, sind wir dabei, die Ethercat-P-Steckerfamilie zu komplettieren. Sie deckt dann alle Anwendungsfälle bis hin zu 630 VAC bzw. 850 VDC und einem maximalen Strom von 64 A ab. Dafür wurde ein Ethercat-P-Element, mit der gleichen Belegung wie beim M8-Stecker, mit zusätzlichen Versorgungsadern kombiniert. Ergebnis sind die Ethercat-P-Hybridstecker der BX-Serie B12, B17, B23 und B36 für unterschiedliche Leistungsklassen. Mit einem Bajonettverschluss, für den das ‚B‘ steht, ermöglichen sie eine einfache und schnelle Verbindung direkt an der Maschine.

Zum Beispiel?

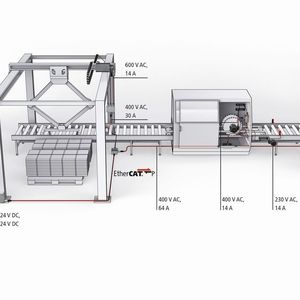

Mit den B12-Steckverbindern lassen sich etwa Schrittmotoren mit Controller, mit 8 VDC und 10 A, anbinden. Die B17-Stecker eignen sich beispielsweise für Asynchronmotoren mit Frequenzumrichter, mit 400 VAC und 16 A. Die B23-Varianten eignen sich für den Einsatz bei kompletten, abgesetzten Schaltschränken mit 400 VAC und 30 A. Die B36-Ausführungen sind z.B. auch für Roboteranbindungen, mit 400 VAC und 64 A, verwendbar.

Welche Vorteile bietet Ethercat P?

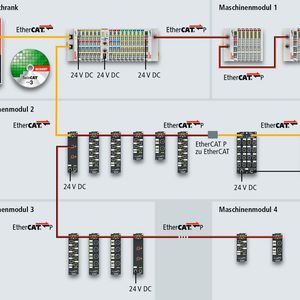

Alle Vorteile, die bereits die etablierte Ethercat-Technologie bietet, bleiben durch die vollständige Kompatibilität auch hier erhalten: etwa freie Wahl der Topologie durch Kaskadierbarkeit, hohe Geschwindigkeit, bestmögliche Bandbreitennutzung, Verarbeitung der Telegramme im Durchlauf, hochgenaue Synchronisation oder umfangreiche Diagnose.

Und mit Ethercat P gibt es jetzt Ethercat-Performance zu geringeren Anschaltkosten, weil nur noch ein Kabel benötigt wird. Denn der Einkabel-Ansatz reduziert Materialkosten, Montage- und Zeitaufwand sowie die Fehlerhäufigkeit bei der Installation und macht die Anlagenkonzeption flexibel bis hin zur komplett schaltschranklosen Maschine.
